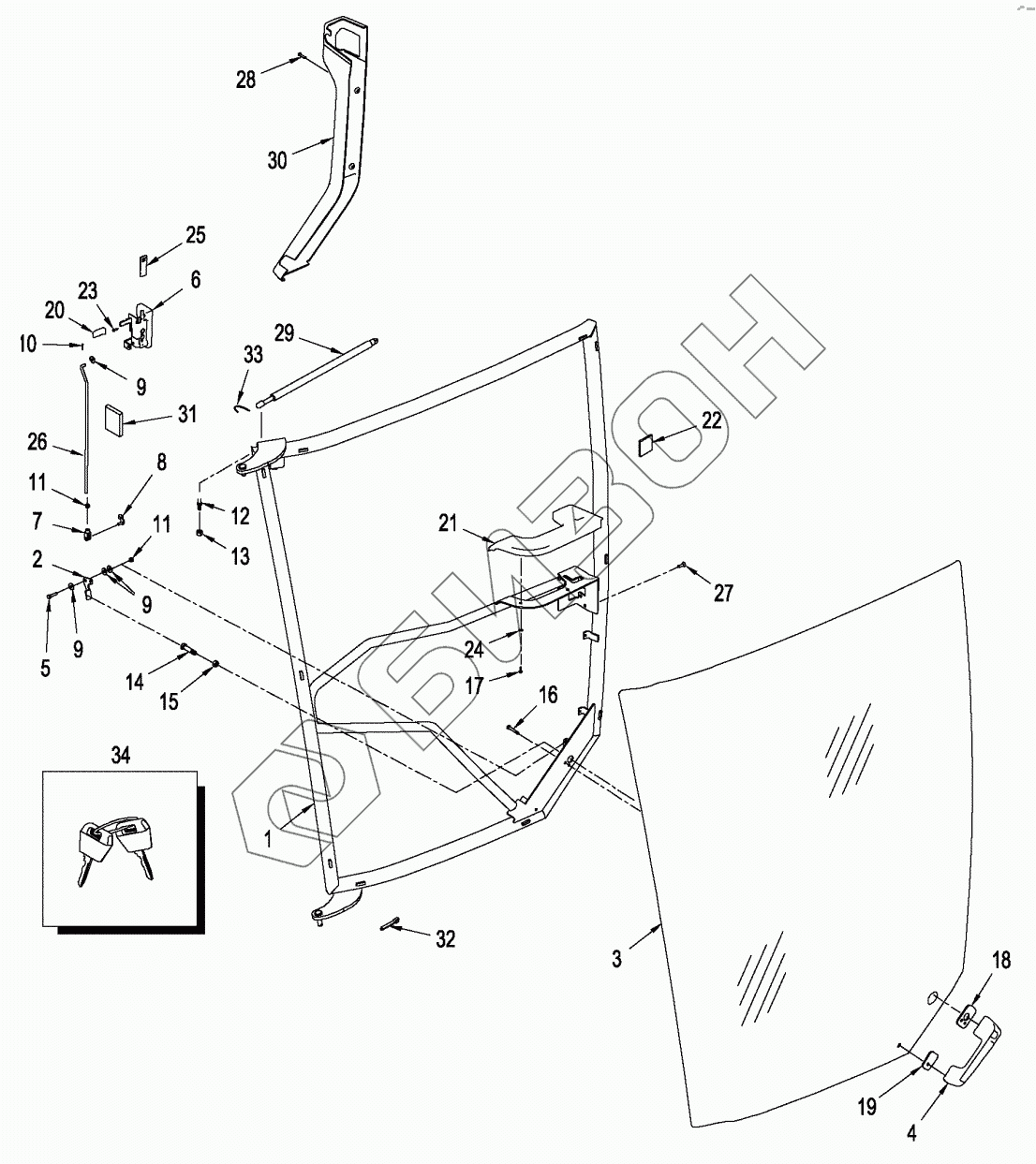

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. DOOR ASSEMBLY
1
2
3
4
5
6
7
8
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 413022A2 | 413022A2 | DOOR ASSY |
Загрузка ...
|
|
| 1 | 388785A2 | DOOR |
Загрузка ...
|
|
| 2 | 388934A1 | LEVER |
Загрузка ...
|
|
| 3 | 181239A4 | WINDOW ASSY |
Загрузка ...
|
|
| 4 | 9707331 | HANDLE |
Загрузка ...
|
|
| 5 | 614-6025 | BOLT |
Загрузка ...
|
|
| 6 | 388874A2 | LATCH |
Загрузка ...
|
|
| 7 | 713-226 | CLEVIS |
Загрузка ...
|
|
| 8 | 906020R1 | CLIP |
Загрузка ...
|
|
| 9 | 895-25006 | WASHER |
Загрузка ...
|
|
| 10 | 733-1610 | PIN |
Загрузка ...
|
|
| 11 | 829-1406 | NUT |
Загрузка ...
|
|
| 12 | 3234063R1 | BALL JOINT |
Загрузка ...
|
|
| 13 | 403749A1 | NUT |
Загрузка ...
|
|
| 14 | 340-12520 | SCREW |
Загрузка ...
|
|
| 15 | 425-104 | NUT |
Загрузка ...
|
|
| 16 | 805-6035 | BOLT |
Загрузка ...
|
|
| 17 | 760-17316 | SELF-TAP SCREW |
Загрузка ...
|
|
| 18 | 194174A1 | GASKET |
Загрузка ...
|
|
| 19 | 194175A1 | GASKET |
Загрузка ...
|
|
| 20 | 388122A1 | HANDLE |
Загрузка ...
|
|
| 21 | 388120A2 | ARMREST |
Загрузка ...
|
|
| 22 | 87543673 | SPACER |
Загрузка ...
|
|
| 23 | 760-14316 | SCREW |
Загрузка ...
|
|
| 24 | 895-30101 | WASHER |
Загрузка ...
|
|
| 25 | 352842A1 | KNOB |
Загрузка ...
|
|
| 26 | 388936A1 | ROD |
Загрузка ...
|
|
| 27 | 461-42512 | SCREW |
Загрузка ...
|
|
| 28 | 87016541 | SCREW |
Загрузка ...
|
|
| 29 | 329720A1 | CYLINDER |
Загрузка ...
|
|
| 30 | 358329A3 | COVER |
Загрузка ...
|
|
| 31 | 369566A1 | TAPE |
Загрузка ...
|
|
| 32 | 733-3220 | PIN |
Загрузка ...
|
|
| 33 | 3233348R1 | CLIP |
Загрузка ...
|
|
| 34 | 86502201 | SET OF 2 KEYS |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
