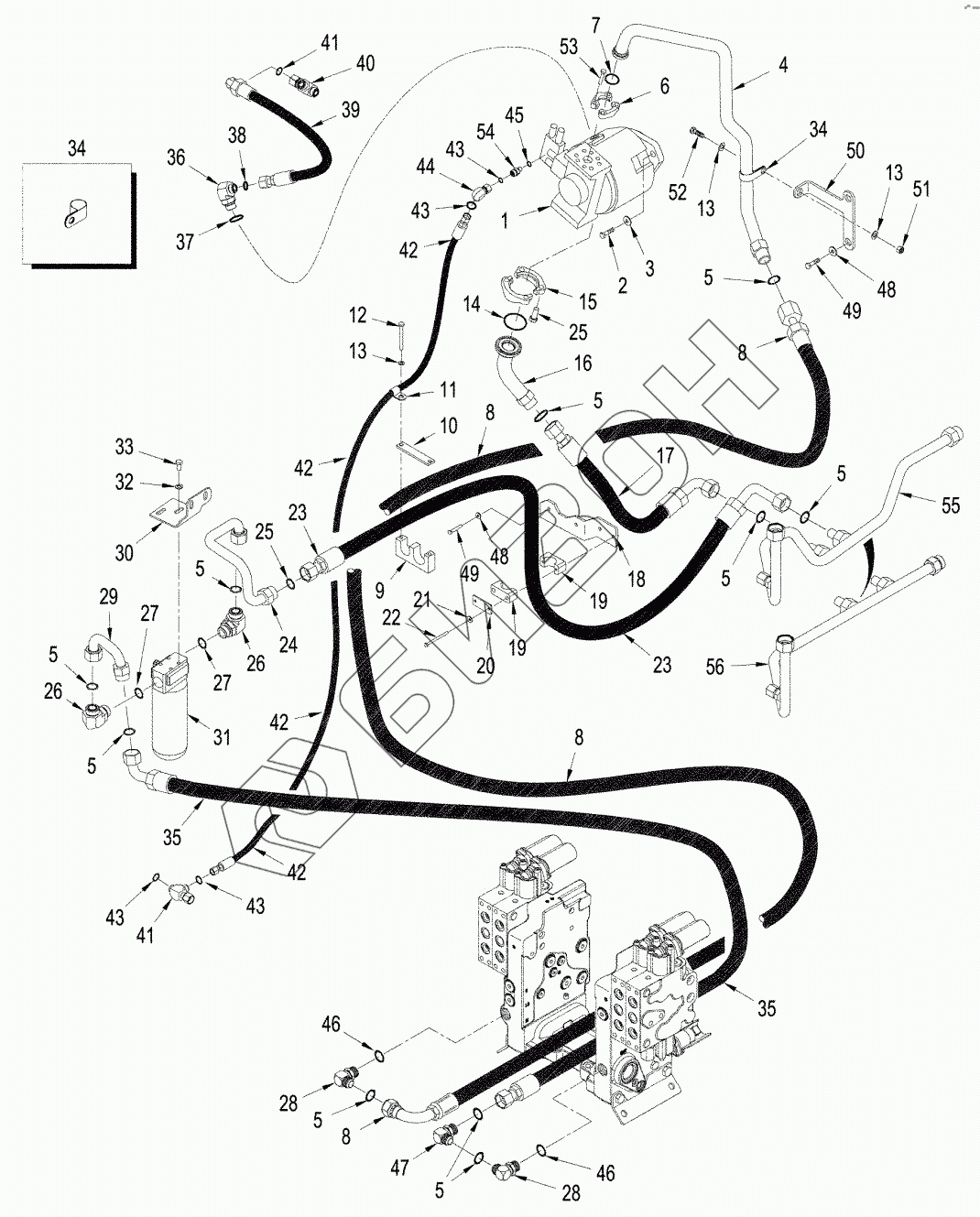

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. HYDRAULICS - PARALLEL FLOW CIRCUITRY
1
2
3
4
5
5
5
5
5
5
5
5
5
6
7
8
8
8
8
9
10
11
12
13
13
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
41
41
42
42
42
42
43
43
43
43
44
45
46
46
47
48
48
49
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 407476A1 | PUMP |
Загрузка ...
|
|
| 2 | 627-16055 | BOLT |
Загрузка ...
|
|
| 2 | 627-16045 | BOLT |
Загрузка ...
|
|
| 3 | 896-11016 | WASHER |
Загрузка ...
|
|
| 4 | 87576188 | TUBE |
Загрузка ...
|
|
| 5 | 238-6021 | O-RING |
Загрузка ...
|
|
| 6 | A12306 | FLANGE |
Загрузка ...
|
|
| 7 | 238-6219 | O-RING |
Загрузка ...
|
|
| 8 | 87381559 | HOSE |
Загрузка ...
|
|
| 9 | 87578492 | CLAMP |
Загрузка ...
|
|
| 10 | 414856A1 | PLATE |
Загрузка ...
|
|
| 11 | 515-25159 | CLAMP |
Загрузка ...
|
|
| 12 | 827-8080 | BOLT |
Загрузка ...
|
|
| 13 | 895-11008 | WASHER |
Загрузка ...
|
|
| 14 | 238-6228 | O-RING |
Загрузка ...
|
|
| 15 | A14141 | FLANGE |
Загрузка ...
|
|
| 16 | 414077A1 | TUBE |
Загрузка ...
|
|
| 17 | 414196A1 | HOSE |
Загрузка ...
|
|
| 18 | 433047A2 | BRACKET |
Загрузка ...
|
|
| 19 | 429384A1 | CLAMP |
Загрузка ...
|
|
| 20 | 429414A1 | PLATE |
Загрузка ...
|
|
| 21 | 895-25006 | WASHER |
Загрузка ...
|
|
| 22 | 827-6080 | BOLT |
Загрузка ...
|
|
| 23 | 414464A1 | HOSE |
Загрузка ...
|
|
| 24 | 419661A1 | TUBE |
Загрузка ...
|
|
| 25 | 426-820 | BOLT |
Загрузка ...
|
|
| 26 | 700-308 | ELBOW |
Загрузка ...
|
|
| 27 | 637-64296 | O-RING |
Загрузка ...
|
|
| 28 | 700-313 | ELBOW |
Загрузка ...
|
|
| 29 | 419655A1 | TUBE |
Загрузка ...
|
|
| 30 | 87341623 | BRACKET |
Загрузка ...
|
|
| 31 | 414219A1 | FILTER |
Загрузка ...
|
|
| 32 | 895-11010 | WASHER |
Загрузка ...
|
|
| 33 | 627-10020 | BOLT |
Загрузка ...
|
|
| 34 | 515-23254 | CLAMP |
Загрузка ...
|
|
| 34 | 515-2495 | CLAMP |
Загрузка ...
|
|
| 35 | 87381560 | HOSE |
Загрузка ...
|
|
| 36 | 201-306 | ELBOW |
Загрузка ...
|
|
| 37 | 237-6010 | O-RING |
Загрузка ...
|
|
| 38 | 238-6016 | O-RING |
Загрузка ...
|
|
| 39 | 431461A1 | HOSE ASSY |
Загрузка ...
|
|
| 40 | 701-433 | TEE |
Загрузка ...
|
|
| 41 | 701-422 | TEE |
Загрузка ...
|
|
| 42 | 87572954 | HOSE |
Загрузка ...
|
|
| 43 | 238-6012 | O-RING |
Загрузка ...
|
|
| 44 | 701-319 | ELBOW |
Загрузка ...
|
|
| 45 | 237-6004 | O-RING |
Загрузка ...
|
|
| 46 | 637-64236 | O-RING |
Загрузка ...
|
|
| 47 | 701-339 | ELBOW |
Загрузка ...
|
|
| 48 | 896-11012 | WASHER |
Загрузка ...
|
|
| 49 | 514-842 | BOLT |
Загрузка ...
|
|
| 50 | 87576505 | BRACKET |
Загрузка ...
|
|
| 51 | 829-1408 | NUT |
Загрузка ...
|
|
| 52 | 627-8020 | BOLT |
Загрузка ...
|
|
| 53 | 426-620 | BOLT |
Загрузка ...
|
|
| 54 | 1957867C1 | SCREEN |
Загрузка ...
|
|
| 55 | 418816A2 | TUBE ASSY |
Загрузка ...
|
|
| 56 | 87311041 | TUBE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
