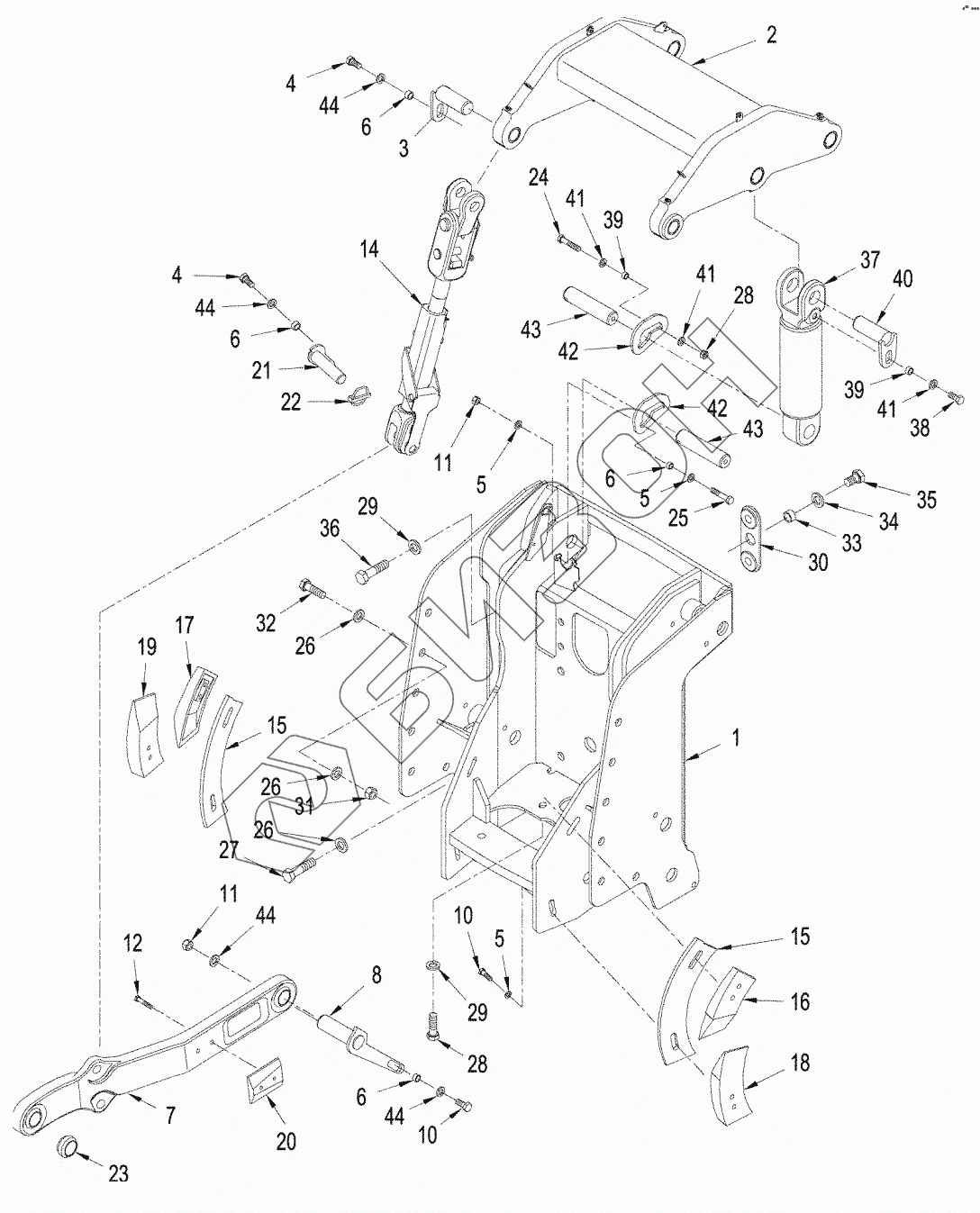

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. THREE POINT HITCH
1
2
3
4
4
5
5
5
6
6
6
6
7
8
10
10
11
11
12
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
41
42
42
43
43
44
44
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 403741A1 | MOUNTING PARTS |
Загрузка ...
|
|
| 2 | 403743A1 | ROCKSHAFT |
Загрузка ...
|
|
| 3 | 70-6013T2 | PIN |
Загрузка ...
|
|
| 4 | 627-16035 | BOLT |
Загрузка ...
|
|
| 5 | 896-15016 | WASHER |
Загрузка ...
|
|
| 6 | 70-5967T1 | SPACER |
Загрузка ...
|
|
| 7 | 403717A1 | ARM |
Загрузка ...
|
|
| 8 | 347641A1 | PIN |
Загрузка ...
|
|
| 9 | 348061A1 | PIN |
Загрузка ...
|
|
| 10 | 627-16060 | BOLT |
Загрузка ...
|
|
| 11 | 829-1416 | NUT |
Загрузка ...
|
|
| 12 | 827-12065 | BOLT |
Загрузка ...
|
|
| 13 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 14 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 15 | 403735A1 | PLATE |
Загрузка ...
|
|
| 16 | 403744A1 | BLOCK ASSY |
Загрузка ...
|
|
| 17 | 403745A1 | BLOCK ASSY |
Загрузка ...
|
|
| 18 | 403746A1 | BLOCK ASSY |
Загрузка ...
|
|
| 19 | 403747A1 | BLOCK ASSY |
Загрузка ...
|
|
| 20 | 403748A1 | BLOCK ASSY |
Загрузка ...
|
|
| 21 | 322096A1 | PIN |
Загрузка ...
|
|
| 22 | A30338 | PIN |
Загрузка ...
|
|
| 23 | 275912A1 | BALL |
Загрузка ...
|
|
| 24 | 827-16060 | BOLT |
Загрузка ...
|
|
| 25 | 827-16080 | BOLT |
Загрузка ...
|
|
| 26 | 896-11024 | WASHER |
Загрузка ...
|
|
| 27 | 827-24110 | BOLT |
Загрузка ...
|
|
| 28 | 829-1416 | NUT |
Загрузка ...
|
|
| 29 | 896-11020 | WASHER |
Загрузка ...
|
|
| 30 | 259389A1 | PLATE |
Загрузка ...
|
|
| 31 | 829-1424 | NUT |
Загрузка ...
|
|
| 32 | 627-24060 | BOLT |
Загрузка ...
|
|
| 33 | 70-5967T1 | SPACER |
Загрузка ...
|
|
| 34 | 896-11016 | WASHER |
Загрузка ...
|
|
| 35 | 627-16025 | BOLT |
Загрузка ...
|
|
| 36 | 627-20050 | BOLT |
Загрузка ...
|
|
| 37 | 87304295 | CYLINDER |
Загрузка ...
|
|
| 38 | 627-16035 | BOLT |
Загрузка ...
|
|
| 39 | 70-5967T1 | SPACER |
Загрузка ...
|
|
| 40 | 70-5973T2 | PIN |
Загрузка ...
|
|
| 41 | 896-11016 | WASHER |
Загрузка ...
|
|
| 42 | 403204A1 | PLATE |
Загрузка ...
|
|
| 43 | 321188A2 | PIN |
Загрузка ...
|
|
| 44 | 896-11016 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
