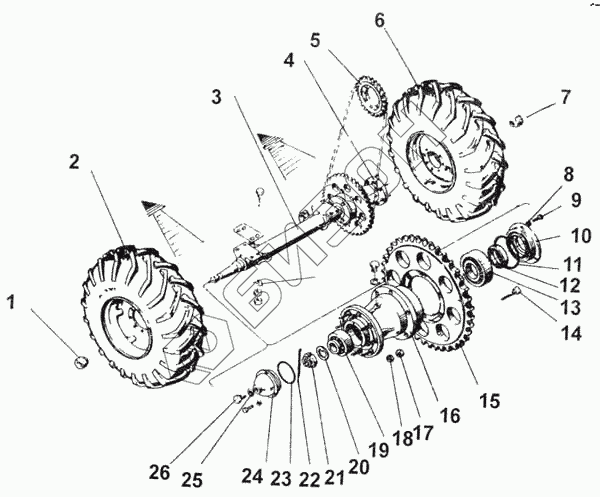

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Мост ведущий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС-04000 | СПС-04000 | Мост ведущий |
Загрузка ...
|
|
| 1 | 75Ш-16065 | Гайка левая |
Загрузка ...
|
|
| 2 | РКС6.02050-01 | Колесо левое |
Загрузка ...
|
|
| 3 | СПС-04010 | Ось в сборе |
Загрузка ...
|
|
| 4 | РКС6.02070 | Ступица в сборе |
Загрузка ...
|
|
| 5 | РКС6.02301 | Зубчатый венец |
Загрузка ...
|
|
| 6 | РКС6.02050 | Колесо правое |
Загрузка ...
|
|
| 7 | 75Ш-16066 | Гайка правая |
Загрузка ...
|
|
| 8 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | Болт М8-6qх20.58.019 ГОСТ 7796-70 | Болт М8-6qх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | РКС6.02103 | Крышка |
Загрузка ...
|
|
| 11 | Кольцо 104-110-36-2-2 ГОСТ 18829/ГОСТ9833-73 | Кольцо 104-110-36-2-2 ГОСТ 18829/ГОСТ9833-73 |
Загрузка ...
|
|
| 12 | Манжета 1.2-110х135-1 ГОСТ 8752-79 ОСТ 38.05146-78 | Манжета 1.2-110х135-1 ГОСТ 8752-79 ОСТ 38.05146-78 |
Загрузка ...
|
|
| 13 | Подшипник 7520 ГОСТ 333-79 | Подшипник 7520 ГОСТ 333-79 |
Загрузка ...
|
|
| 14 | СПС-11607-1 | Болт специальный |
Загрузка ...
|
|
| 15 | РКС6.02307 | Зубчатый венец |
Загрузка ...
|
|
| 16 | РКС6.02070-01 | Ступица в сборе |
Загрузка ...
|
|
| 17 | Гайка М20-6Н.6.019 ГОСТ 5916-70 | Гайка М20-6Н.6.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 18 | Гайка М20-6Н.6.019 ГОСТ 5915-70 | Гайка М20-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | Подшипник 7310 ГОСТ 333-79 | Подшипник 7310 ГОСТ 333-79 |
Загрузка ...
|
|
| 20 | РКС6.02405 | Шайба |
Загрузка ...
|
|
| 21 | КП-8049 | Гайка специальная |
Загрузка ...
|
|
| 22 | Шплинт 8х71.019 ГОСТ 397-79 | Шплинт 8х71.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 23 | Кольцо 175-180-36-2-2 ГОСТ 8829-73/ ГОСТ 9833-73 | Кольцо 175-180-36-2-2 ГОСТ 8829-73/ ГОСТ 9833-73 |
Загрузка ...
|
|
| 24 | РКС6.02104 | Крышка |
Загрузка ...
|
|
| 25 | РФ 00.00.002 | Прокладка |
Загрузка ...
|
|
| 26 | РФ 00.00.601 | Пробка |
Загрузка ...
|
|
| 27 | Прокладка 16х0,5 СТП 304,9.1-71 | Прокладка 16х0,5 СТП 304,9.1-71 |
Загрузка ...
|
|
| 28 | Прокладка 16х1,4 СТП 304,9.1-71 | Прокладка 16х1,4 СТП 304,9.1-71 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
