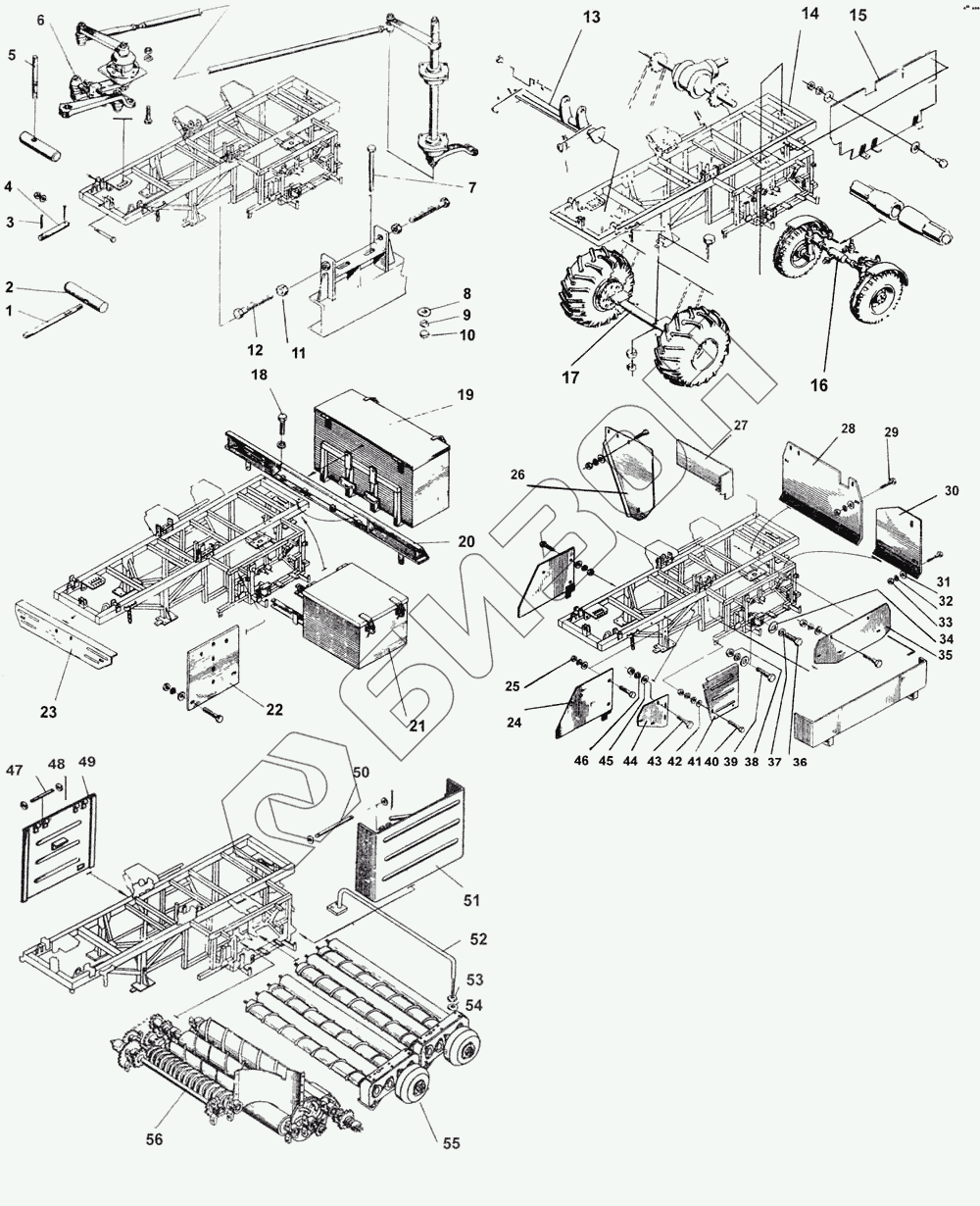

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Шасси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПТ 012000 | СПТ 012000 | Шасси |
Загрузка ...
|
|
| 1 | СПС-02601-01 | Рукоятка |
Загрузка ...
|
|
| 2 | СПС-02602 | Ось |
Загрузка ...
|
|
| 3 | Шплинт 8х71.019 ГОСТ 397-79 | Шплинт 8х71.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 4 | СПС-02609 | Ось |
Загрузка ...
|
|
| 5 | СПС-02601 | Рукоятка |
Загрузка ...
|
|
| 6 | СПС-14000 | Механизм рулевого управление |
Загрузка ...
|
|
| 7 | Болт М16-6qх220.58.019 ГОСТ 7796-70 | Болт М16-6qх220.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 8 | СПС-04401 | Шайба |
Загрузка ...
|
|
| 9 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | Гайка М30-6Н.6.019 ГОСТ 5916-70 | Гайка М30-6Н.6.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 12 | РКС6.01601 | Болт специальный |
Загрузка ...
|
|
| 13 | СПТ-07000 | Механизм подъема |
Загрузка ...
|
|
| 14 | СПТ-22000 | Рама шасси |
Загрузка ...
|
|
| 16 | СПТ-19000 | Ось передняя с колесами |
Загрузка ...
|
|
| 16 | СПС-02130 | Щиток |
Загрузка ...
|
|
| 17 | СПС-04000 | Мост ведущий |
Загрузка ...
|
|
| 18 | Болт М10-6qх20.08.019 ГОСТ 7796-70 | Болт М10-6qх20.08.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | СПТ-21000 | Противовес |
Загрузка ...
|
|
| 20 | СПТ-02110 | Бампер |
Загрузка ...
|
|
| 21 | СПС-13000 | Противовес |
Загрузка ...
|
|
| 22 | СПС-02422 | Щиток |
Загрузка ...
|
|
| 23 | СПС-02402 | Щиток |
Загрузка ...
|
|
| 24 | СПС-02310 | Щиток |
Загрузка ...
|
|
| 25 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | СПС-02426 | Щиток |
Загрузка ...
|
|
| 27 | СПС-02330 | Щиток |
Загрузка ...
|
|
| 28 | СПС-02419 | Щиток |
Загрузка ...
|
|
| 29 | Болт М8-6qх20.58.019 ГОСТ 7796-70 | Болт М8-6qх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 30 | СПС-02413 | Щиток |
Загрузка ...
|
|
| 31 | Шайба С8х1,4.02,019 ГОСТ 11371-78 | Шайба С8х1,4.02,019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 32 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | Шайба С12х12.02.019 ГОСТ 11371-78 | Шайба С12х12.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | СПС-02414 | Щиток |
Загрузка ...
|
|
| 36 | Болт М12-6qх55.58.019 ГОСТ 7795-70 | Болт М12-6qх55.58.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 37 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 39 | Болт М8-6qх16.58.019 ГОСТ 7796-70 | Болт М8-6qх16.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 40 | Болт М10-6qх25.58.019 ГОСТ 7796-70 | Болт М10-6qх25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | СПС-02431 | Щиток |
Загрузка ...
|
|
| 42 | РКС6.06413-01 | Шайба |
Загрузка ...
|
|
| 43 | Болт М8.6qх55.58 019 ГОСТ 7795-70 | Болт М8.6qх55.58 019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 44 | СПС-02410 | Щиток |
Загрузка ...
|
|
| 45 | Шайба С 10.02.019 ГОСТ 11371-78 | Шайба С 10.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 46 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | СПС 02605-02 | Штырь |
Загрузка ...
|
|
| 48 | Шплинт 3,2х20019 ГОСТ 397-79 | Шплинт 3,2х20019 ГОСТ 397-79 |
Загрузка ...
|
|
| 49 | СПС-02650 | Щиток |
Загрузка ...
|
|
| 50 | СПС-02605 | Штырь |
Загрузка ...
|
|
| 51 | СПС-31000 | Ограждение |
Загрузка ...
|
|
| 52 | СПС-021120 | Пруток |
Загрузка ...
|
|
| 53 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 54 | Шайба С 12х2.0 19 ГОСТ 11371-78 | Шайба С 12х2.0 19 ГОСТ 11371-78 |
Загрузка ...
|
|
| 55 | СПС-20000-01 | Очиститель шнековый |
Загрузка ...
|
|
| 56 | СПС-19000 | Рассредоточитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
