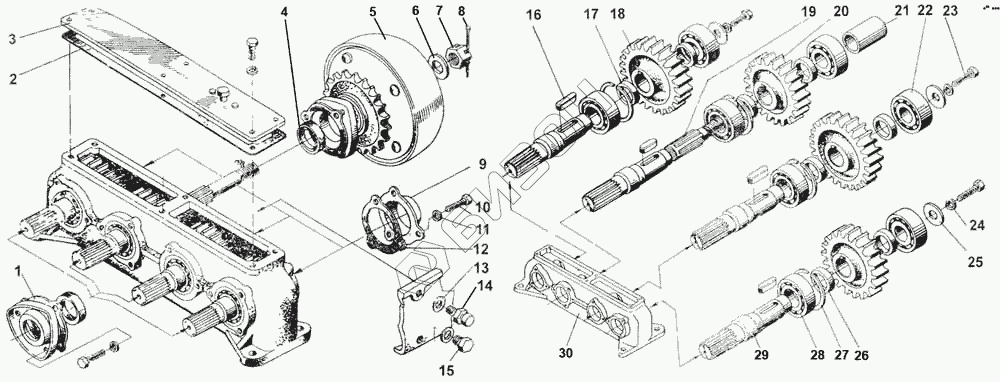

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Редуктор шнеков
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Редуктор шнеков | Редуктор шнеков | Редуктор шнеков |
Загрузка ...
|
|
| 1 | СПС-20010-01 | Крышка 60-42-90 ННД 5 |
Загрузка ...
|
|
| 2 | КТЖ-74001-01 | Прокладка |
Загрузка ...
|
|
| 3 | СПТ 18030 | Крышка |
Загрузка ...
|
|
| 4 | Манжета 1.2-40х60-1 ГОСТ 8752-79 ОСТ 38.05.05146-78 | Манжета 1.2-40х60-1 ГОСТ 8752-79 ОСТ 38.05.05146-78 |
Загрузка ...
|
|
| 5 | СПС 08650-01 | Предохранительная муфта с сигнализатором |
Загрузка ...
|
|
| 6 | Шайба С24.02.093 ГОСТ 11071-78 | Шайба С24.02.093 ГОСТ 11071-78 |
Загрузка ...
|
|
| 7 | Гайка М24-6Н-6.093 ГОСТ 5919-70 | Гайка М24-6Н-6.093 ГОСТ 5919-70 |
Загрузка ...
|
|
| 8 | Шплинт 5х45.096 ГОСТ 397-79 | Шплинт 5х45.096 ГОСТ 397-79 |
Загрузка ...
|
|
| 9 | 90-ЗН-2 | Крышка глухая |
Загрузка ...
|
|
| 10 | Болт М8-6qх20.58.101р ГОСТ 7796-70 | Болт М8-6qх20.58.101р ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | Шайба 8.65Г.093 ГОСТ 6402-70 | Шайба 8.65Г.093 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | КТ-00321 | Прокладка |
Загрузка ...
|
|
| 13 | Прокладка РФ 00.00.002 Н13.090-69 | Прокладка РФ 00.00.002 Н13.090-69 |
Загрузка ...
|
|
| 14 | Сапун в сборе РФ 00.01.000 Н13.090-69 | Сапун в сборе РФ 00.01.000 Н13.090-69 |
Загрузка ...
|
|
| 15 | Пробка РФ.00.00601 НJ3.090-69 | Пробка РФ.00.00601 НJ3.090-69 |
Загрузка ...
|
|
| 16 | Шпонка 10х8х3,2 ГОСТ 23360-78 | Шпонка 10х8х3,2 ГОСТ 23360-78 |
Загрузка ...
|
|
| 17 | СТП-304.9.40-86 | Втулка П434х5х5 |
Загрузка ...
|
|
| 18 | ОП-50.34 | Шестерня z = 20 |
Загрузка ...
|
|
| 19 | СПС-20606 | Вал шлицевой |
Загрузка ...
|
|
| 20 | КТ-36605 | Шестерня z = 24 |
Загрузка ...
|
|
| 21 | 47 8818 0936 | Втулка 1-40х30А(3)х52 СТП 304.9.40-86 |
Загрузка ...
|
|
| 22 | Подшипник 207 ГОСТ 8338-75 | Подшипник 207 ГОСТ 8338-75 |
Загрузка ...
|
|
| 23 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | Шайба 12.65Г.093 ГОСТ 6402-70 | Шайба 12.65Г.093 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | КТ-4032 | Шайба специальная |
Загрузка ...
|
|
| 26 | Втулка П42х34Х(5)х9,5 СТП 304.9.40-86 | Втулка П42х34Х(5)х9,5 СТП 304.9.40-86 |
Загрузка ...
|
|
| 27 | Кольцо 2С-72 ГОСТ 13941-86 | Кольцо 2С-72 ГОСТ 13941-86 |
Загрузка ...
|
|
| 28 | Подшипник 306 ГОСТ 8338-75 | Подшипник 306 ГОСТ 8338-75 |
Загрузка ...
|
|
| 29 | КТ-36601 | Вал шлицевой |
Загрузка ...
|
|
| 30 | СПС-20101 | Корпус редуктора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
