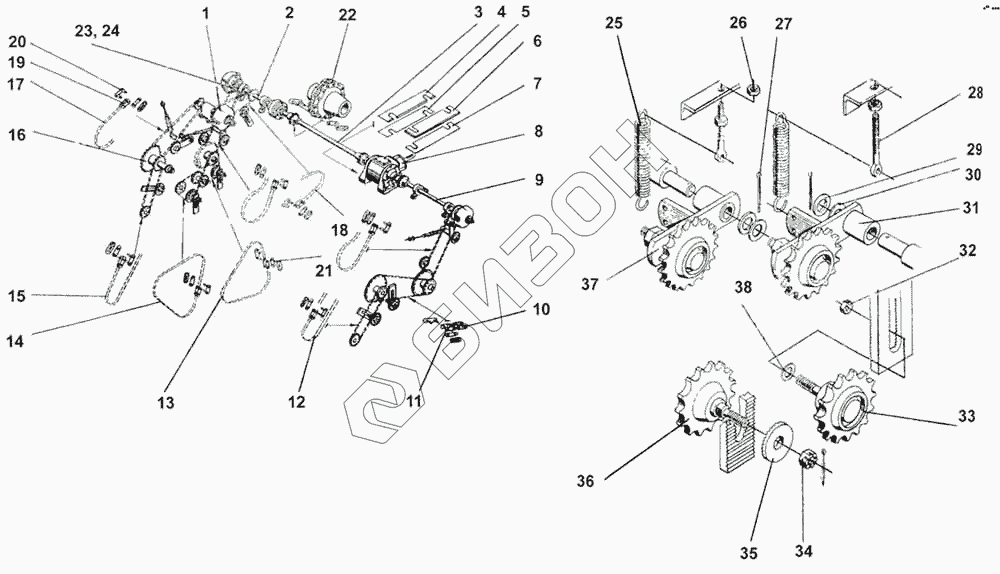

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Трансмиссия питателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС-08510 | СПС-08510 | Трансмиссия питателя |
Загрузка ...
|
|
| 1 | СПС-08470 | Вал промежуточный |
Загрузка ...
|
|
| 2 | СПС-08640 | Вал правый |
Загрузка ...
|
|
| 3 | СПС-08460 | Полумуфта соединительная |
Загрузка ...
|
|
| 4 | Прокладка 16х1,4 СТП 304.9.1-71 | Прокладка 16х1,4 СТП 304.9.1-71 |
Загрузка ...
|
|
| 5 | Прокладка 16х0,8 СТП 304.9.1-71 | Прокладка 16х0,8 СТП 304.9.1-71 |
Загрузка ...
|
|
| 6 | Прокладка 12х1,4 СТП 304.9.1-71 | Прокладка 12х1,4 СТП 304.9.1-71 |
Загрузка ...
|
|
| 7 | Прокладка 12х1,0 СТП 304.9.1-71 | Прокладка 12х1,0 СТП 304.9.1-71 |
Загрузка ...
|
|
| 8 | СПС-08520 | Редуктор |
Загрузка ...
|
|
| 9 | СПС-08650 | Вал левый |
Загрузка ...
|
|
| 10 | Цепь ПР-25,4.6000 ГОСТ 13568-75 Концевые звенья внутренние 73 звена | Цепь ПР-25,4.6000 ГОСТ 13568-75 Концевые звенья внутренние 73 звена |
Загрузка ...
|
|
| 11 | Звено С-ПР-25,4.6000А ГОСТ 13568-75 Цепь ПР-25,4-6000 ГОСТ 13568-75 | Звено С-ПР-25,4.6000А ГОСТ 13568-75 Цепь ПР-25,4-6000 ГОСТ 13568-75 |
Загрузка ...
|
|
| 12 | Концевые звенья внутренние 63 звена Цепь ПР-25,4-6000 ГОСТ 13568-76 | Концевые звенья внутренние 63 звена Цепь ПР-25,4-6000 ГОСТ 13568-76 |
Загрузка ...
|
|
| 13 | Концевые звенья внутренние 43 зв. Цепь ПР-25,4-6000 ГОСТ 33568-76 | Концевые звенья внутренние 43 зв. Цепь ПР-25,4-6000 ГОСТ 33568-76 |
Загрузка ...
|
|
| 14 | Концевые звенья внутренние 35 зв. Цепь ПР-25,4-6000 ГОСТ 13568-75 | Концевые звенья внутренние 35 зв. Цепь ПР-25,4-6000 ГОСТ 13568-75 |
Загрузка ...
|
|
| 15 | Концевые звенья внутренние 55 звеньев | Концевые звенья внутренние 55 звеньев |
Загрузка ...
|
|
| 16 | СПС-08480 | Блок звездочек Цепь ПР-25,4-6000А ГОСТ 13568-75 |
Загрузка ...
|
|
| 17 | Концевые звенья внутренние 75 звеньев Цепь ПР-25,4-6000А ГОСТ 13568-75 | Концевые звенья внутренние 75 звеньев Цепь ПР-25,4-6000А ГОСТ 13568-75 |
Загрузка ...
|
|
| 18 | Концевые звенья внутренние 43 звена | Концевые звенья внутренние 43 звена |
Загрузка ...
|
|
| 19 | Звено П-ПР-25,4-6000А ГОСТ 13568-75 | Звено П-ПР-25,4-6000А ГОСТ 13568-75 |
Загрузка ...
|
|
| 20 | Звено С-ПР-25.4-6000А ГОСТ 13568-78 | Звено С-ПР-25.4-6000А ГОСТ 13568-78 |
Загрузка ...
|
|
| 21 | Звено С-ПР-25,4-6000 ГОСТ 13568-78 Цепь ПР-25Д-6000А ГОСТ 13568-75 | Звено С-ПР-25,4-6000 ГОСТ 13568-78 Цепь ПР-25Д-6000А ГОСТ 13568-75 |
Загрузка ...
|
|
| 22 | Концевые звенья внутренние 13 звеньев | Концевые звенья внутренние 13 звеньев |
Загрузка ...
|
|
| 23 | КТ-4010 | Шайба |
Загрузка ...
|
|
| 24 | КТ4411 | Шайба |
Загрузка ...
|
|
| 25 | КТЖ-11601 | Пружина |
Загрузка ...
|
|
| 26 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | Шплинт 4х36.019 ГОСТ 397-79 | Шплинт 4х36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 28 | КТ-6007 | Натяжник |
Загрузка ...
|
|
| 29 | БМД-59418 | Шайба регулировочная |
Загрузка ...
|
|
| 30 | БМД-59418-01 | Шайба регулировочная |
Загрузка ...
|
|
| 31 | СПС-08370 | Устройство натяжное |
Загрузка ...
|
|
| 32 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 33 | БМД-59230 | Звездочка в сборе z = 14, t = 25,4 |
Загрузка ...
|
|
| 34 | Гайка М16-6Н.6.019 ГОСТ 5919-78 | Гайка М16-6Н.6.019 ГОСТ 5919-78 |
Загрузка ...
|
|
| 35 | КТ-78402 | Шайба |
Загрузка ...
|
|
| 36 | БМД-59230-02 | Звездочка в сборе |
Загрузка ...
|
|
| 37 | СПС-08370-01 | Рычаг |
Загрузка ...
|
|
| 38 | КТ-32405 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
