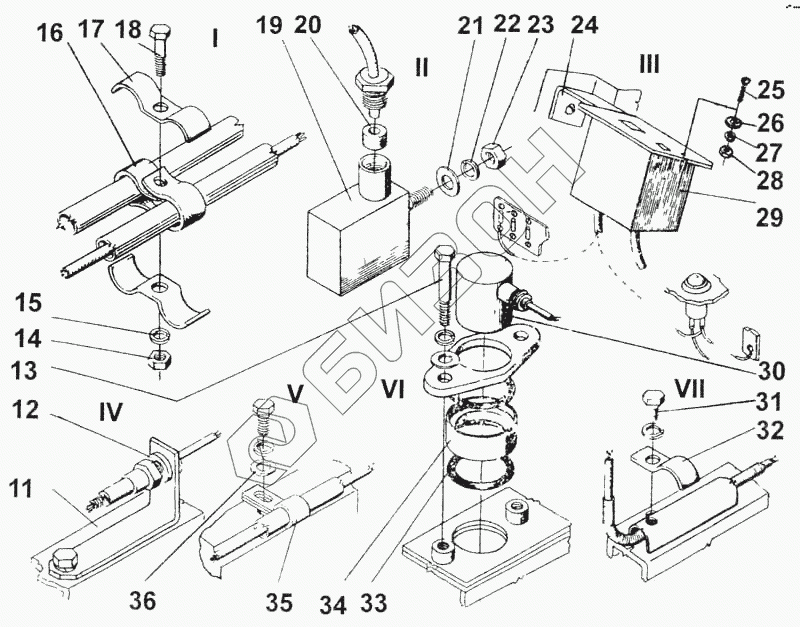

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Система автоконтроля свеклопогрузчика
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 11 | СПТ-18501 | Кронштейн |
Загрузка ...
|
|
| 12 | БМД-12618 | Штуцер |
Загрузка ...
|
|
| 13 | Болт М8-6qх40.58.019 ГОСТ 7795-70 | Болт М8-6qх40.58.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 14 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | МБС.03003 | Прокладка |
Загрузка ...
|
|
| 17 | КТ-13403 | Прижим |
Загрузка ...
|
|
| 18 | Болт М8-6qх30.58.019 ГОСТ 7796-70 | Болт М8-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | УСАК 3500000 | Датчик с металлорукавом |
Загрузка ...
|
|
| 20 | КС6Б.13002 | Уплотнение |
Загрузка ...
|
|
| 21 | Шайба С.10.02.019 ГОСТ 6958-78 | Шайба С.10.02.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 22 | Шайба 10.66Г.05 ГОСТ 6402-70 | Шайба 10.66Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | РКС6.24080 | Кронштейн |
Загрузка ...
|
|
| 25 | Винт В.1М4-6qх20.58.019 ГОСТ 17473-80 | Винт В.1М4-6qх20.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 26 | Шайба С.4.02.019 ГОСТ 11371-78 | Шайба С.4.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | Шайба 4.65Г.05 ГОСТ 6402-70 | Шайба 4.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | Гайка М4-7Н.6.019 ГОСТ-5927-70 | Гайка М4-7Н.6.019 ГОСТ-5927-70 |
Загрузка ...
|
|
| 29 | УСАК-6КМ | Блок управления и индикации |
Загрузка ...
|
|
| 30 | УСАК 320000С | Датчик с металлорукавом |
Загрузка ...
|
|
| 31 | Болт М8-6qх20.58.019 ГОСТ 7796-70 | Болт М8-6qх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | Скоба 16.4.18.9 ОСТ 23.2.110-84 | Скоба 16.4.18.9 ОСТ 23.2.110-84 |
Загрузка ...
|
|
| 33 | Кольцо 040-048-46-2-2 ГОСТ 18829-73 ГОСТ 9833-73 | Кольцо 040-048-46-2-2 ГОСТ 18829-73 ГОСТ 9833-73 |
Загрузка ...
|
|
| 34 | СПТ-18801 | Втулка |
Загрузка ...
|
|
| 35 | СПТ-18402 | Скоба |
Загрузка ...
|
|
| 36 | Шайба С.8х1,4.02.019 ГОСТ 11371-78 | Шайба С.8х1,4.02.019 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
