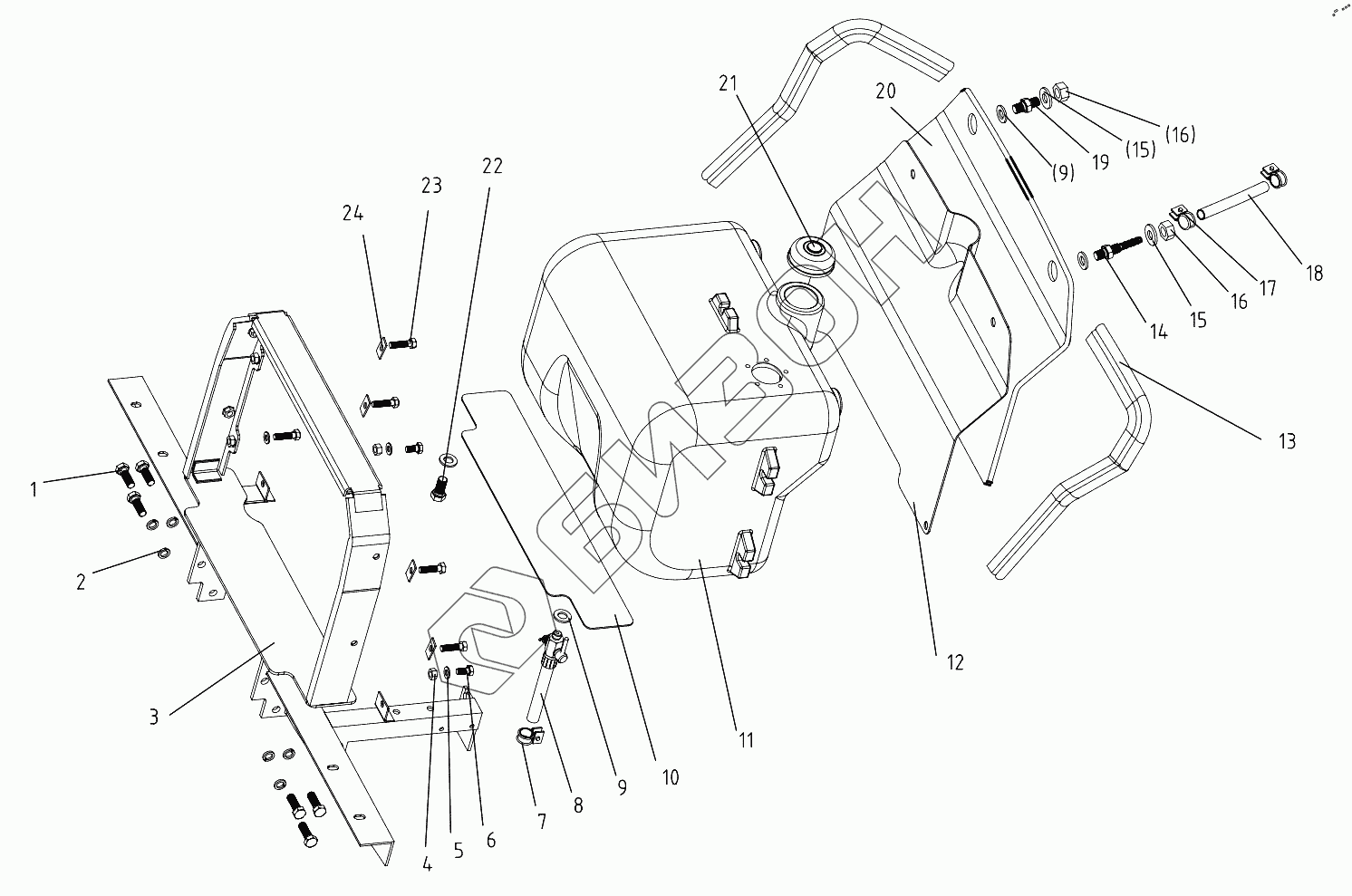

Графический каталог запасных частей к технике: DongFeng 224G3. Fuel Tank
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 2 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 3 | 254G3.50.015 | Fuel tank cradle |
Загрузка ...
|
|
| 4 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 5 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 6 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 7 | JB/T8870-1999- (12-20) | Hoop (12-20) |
Загрузка ...
|
|
| 8 | 254G3.50.014 | Fuel filter pipe |
Загрузка ...
|
|
| 9 | GB/T6013-2000-12 | Washer 12 |
Загрузка ...
|
|
| 10 | 254G3.50.106 | Rubber pad |
Загрузка ...
|
|
| 11 | 254G3.50.012 | Fuel tank |
Загрузка ...
|
|
| 12 | 254G3.50.102 | Adiabatic board |
Загрузка ...
|
|
| 13 | 550-1.51.101 | Airproof piece |
Загрузка ...
|
|
| 14 | 254G3.50.104 | Oil through bolt |
Загрузка ...
|
|
| 15 | GB/T97.1-2002-12 | Plain washer 12 |
Загрузка ...
|
|
| 16 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 17 | JB/T8870-1999- (8-12) | Hoop (8-12) |
Загрузка ...
|
|
| 18 | 254G3.50.105 | Oil return pipe |
Загрузка ...
|
|
| 19 | 254G3.50.103 | Bolt |
Загрузка ...
|
|
| 20 | 254G3.50.101 | Adiabatic felt |
Загрузка ...
|
|
| 21 | LHYXG-2 | Fuel tank cap |
Загрузка ...
|
|
| 22 | GB/T5786-2000-M12x1.25x16 | Hex.head bolt M12x1.25x16 |
Загрузка ...
|
|
| 23 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 |
Загрузка ...
|
|
| 24 | 304G-6.50.101 | Fuel tank wahser |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
