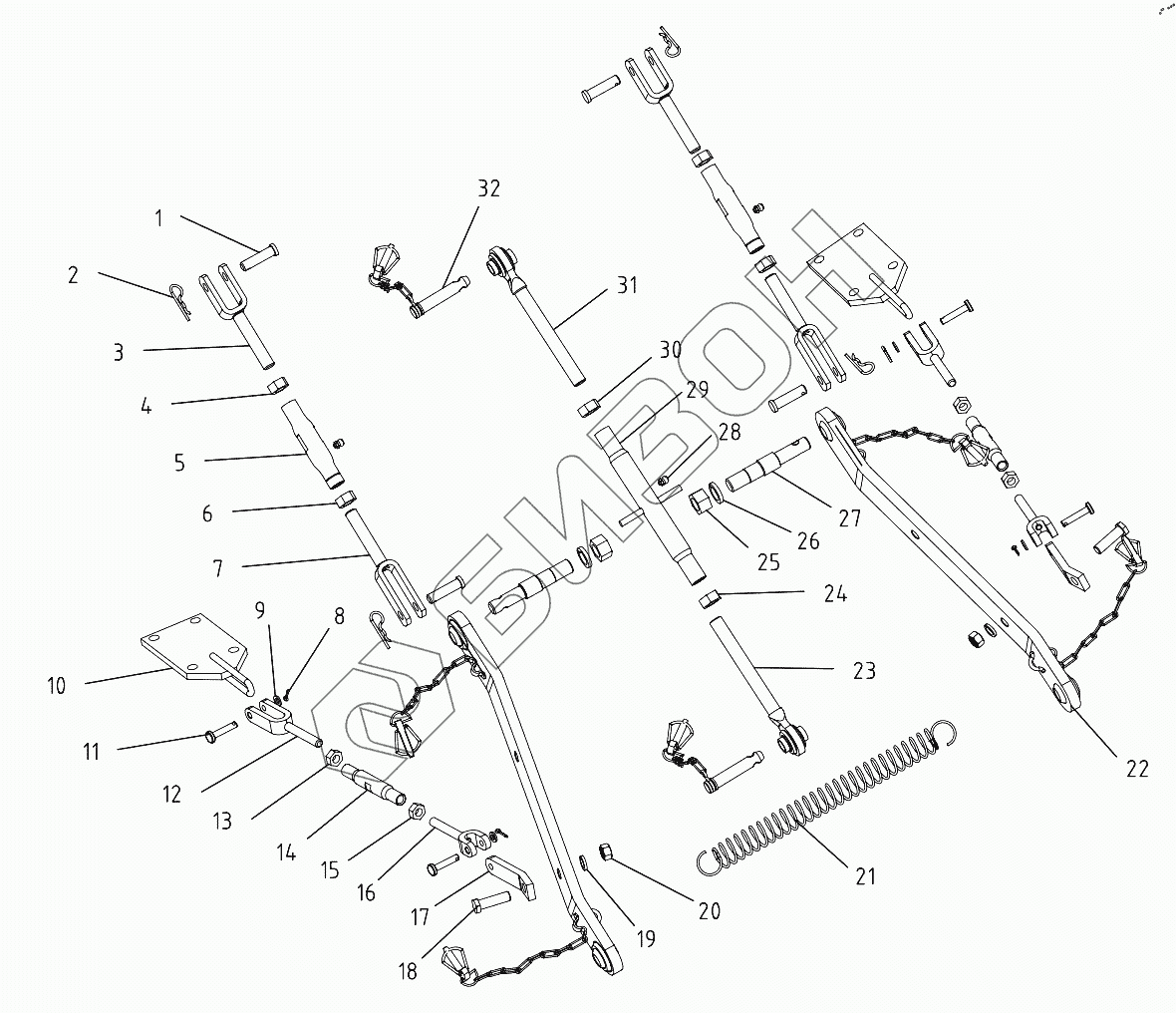

Графический каталог запасных частей к технике: DongFeng 224G3. Suspension Mechanism
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T882-1986-B16x52 | Clevis pin with head B16x52 |
Загрузка ...
|
|
| 2 | 200.56.101-1 | R-pin |
Загрузка ...
|
|
| 3 | 254G3.56.020 | Lift rod up clevis |
Загрузка ...
|
|
| 4 | GB/T6171-2000-M20x2 | Hex. nut M20x2 |
Загрузка ...
|
|
| 5 | 254G3.56.114 | Adjusting sleeve |
Загрузка ...
|
|
| 6 | GB/T6171-2000-M20x2 (left) | Hex. nut M20x2 (left) |
Загрузка ...
|
|
| 7 | 254G3.56.022 | Lower clevis of lift rod |
Загрузка ...
|
|
| 8 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 9 | GB/T97.1-2002-12 | Plain washer 12 |
Загрузка ...
|
|
| 10 | 254G3.56.025 | Front check chain |
Загрузка ...
|
|
| 11 | GB/T882-1986-B12x45 | Clevis pin with head B12x45 |
Загрузка ...
|
|
| 12 | 254G3.56.026 | Front check clevis |
Загрузка ...
|
|
| 13 | GB/T6170-2000-M14 | Hex. nut M14 |
Загрузка ...
|
|
| 14 | 254G3.56.130 | Adjusting sleeve |
Загрузка ...
|
|
| 15 | GB/T6170-2000-M14 (left) | Hex. nut M14 (left) |
Загрузка ...
|
|
| 16 | 254G3.56.027 | Rear check clevis |
Загрузка ...
|
|
| 17 | 254G3.56.131 | Rear check bracket |
Загрузка ...
|
|
| 18 | GB/T5782-2000-M16x55 | Hex. head bolt M16x55 |
Загрузка ...
|
|
| 19 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 20 | GB/T6170-2000-M16 | Hex .nut M16 |
Загрузка ...
|
|
| 21 | 200.56.102 | Spring coil |
Загрузка ...
|
|
| 22 | 254G3.56.014 | Lower link weldment |
Загрузка ...
|
|
| 23 | 254G3.56.017 | Upper link front adjusting rod |
Загрузка ...
|
|
| 24 | GB/T6171-2000-M22x2 | Hex. nut M22x2 |
Загрузка ...
|
|
| 25 | GB/T6170-2000-M24 | Hex. nut M24 |
Загрузка ...
|
|
| 26 | GB/T93-1987-24 | Spring lock washer 24 |
Загрузка ...
|
|
| 27 | 254G3.56.101 | Lower link shaft |
Загрузка ...
|
|
| 28 | JB/T7940.1-1995-M6 | Grease nipple M6 |
Загрузка ...
|
|
| 29 | 254G3.56.018 | Turn buckle of upper link |
Загрузка ...
|
|
| 30 | GB/T6171-2000-M22x2 (left | Hex. nut M22x2 |
Загрузка ...
|
|
| 31 | 254G3.56.019 | Upper link rear adjusting rod |
Загрузка ...
|
|
| 32 | 200.56.016 | Coupling pin of upper link |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
