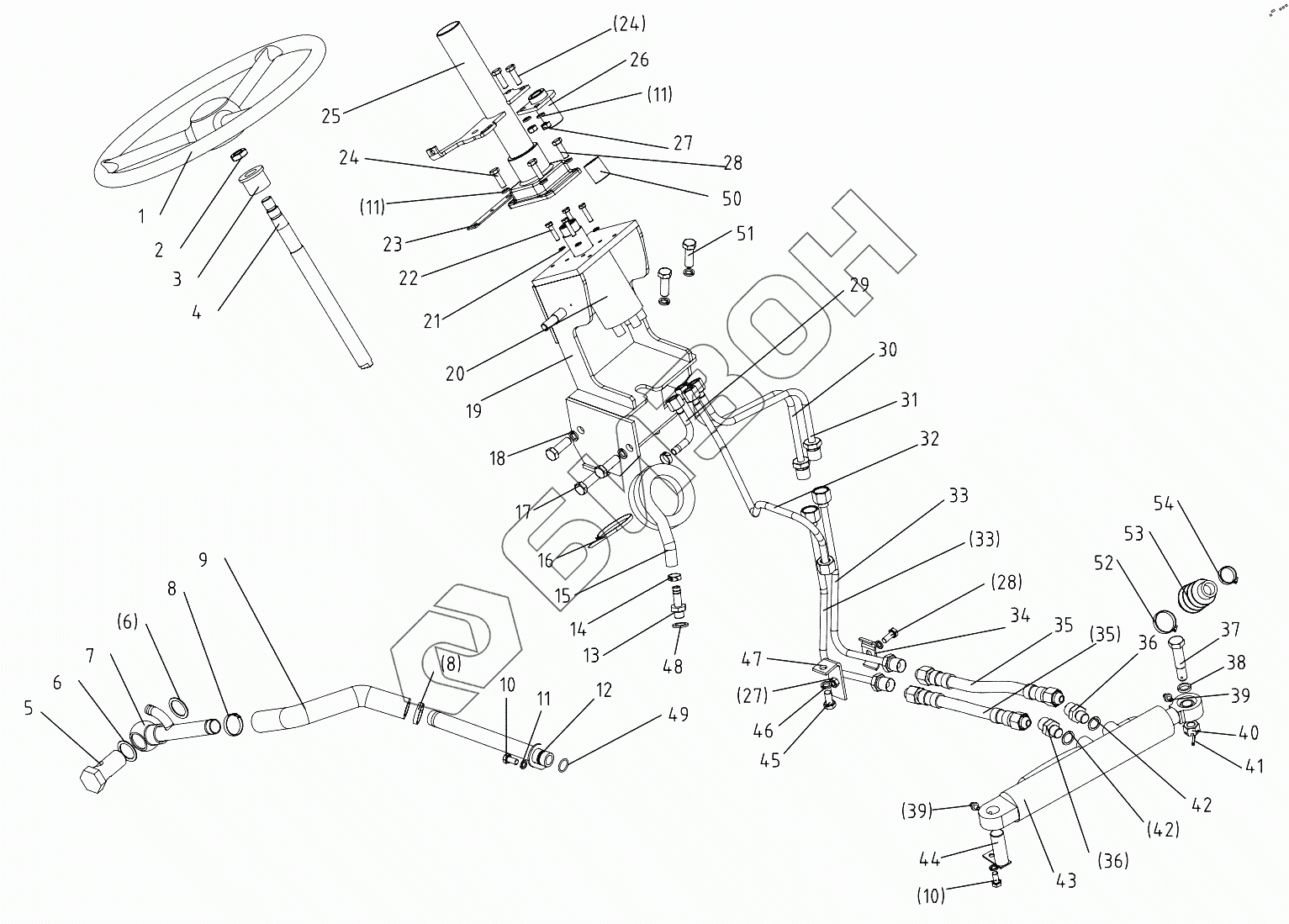

Графический каталог запасных частей к технике: DongFeng 224G3. Full Hydraulic Power Steering Gear
1
2
3
4
5
6
6
7
8
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
28
29
30
31
32
33
33
34
35
35
36
36
37
38
39
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200.40.015 | Steering wheel assy |
Загрузка ...
|
|
| 2 | GB/T6171-2000-M16x1.5 | Hex. nut M16x1.5 |
Загрузка ...
|
|
| 3 | 304.40.112 | Rubber sleeve |
Загрузка ...
|
|
| 4 | 254G3.40.126 | Steering shaft |
Загрузка ...
|
|
| 5 | 254G3.40.101 | Hollow bolt M27x2 |
Загрузка ...
|
|
| 6 | JB/T982-1977-27 | Copper washer 27 |
Загрузка ...
|
|
| 7 | 254G3.40.011 | Oil return pipe-rear part |
Загрузка ...
|
|
| 8 | JB/T8870-1999-2A (25-38) | Hoop |
Загрузка ...
|
|
| 9 | 254G3.40.102 | Lose the soft tube of oil |
Загрузка ...
|
|
| 10 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 11 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 12 | 254G3.40.012 | Oil return pipe-front part |
Загрузка ...
|
|
| 13 | 254G3.40.105 | Connector of oil return pipe |
Загрузка ...
|
|
| 14 | JB/T8870-1999-2A (13-20) | Hoop 2A (13-20) |
Загрузка ...
|
|
| 15 | JB/T6015-2000-10-800 | Rubber pipe 10-800 |
Загрузка ...
|
|
| 16 | ZD150x8 | Clingulum |
Загрузка ...
|
|
| 17 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 18 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 19 | 254G3.40.024 | Bracket weldment |
Загрузка ...
|
|
| 20 | 109R-1-50-08-D | Full hydraulic steering gear |
Загрузка ...
|
|
| 21 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 22 | GB/T5783-2000-M6x25 | Hex. head bolt M6x25 |
Загрузка ...
|
|
| 23 | 254G3.40.173 | Adjustment fix plate |
Загрузка ...
|
|
| 24 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 25 | 254G3.40.023 | Steering column weldment |
Загрузка ...
|
|
| 26 | 254G3.40.025 | Shift fix plate |
Загрузка ...
|
|
| 27 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 28 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 29 | 254G3.40.016 | Oil return pipe assy |
Загрузка ...
|
|
| 30 | 254G3.40.018 | Steering cylinder pipe (2) |
Загрузка ...
|
|
| 31 | 254G3.40.017 | Steering cylinder pipe (1) |
Загрузка ...
|
|
| 32 | 254G3.40.013 | Oil delivery pipe weldment |
Загрузка ...
|
|
| 33 | 254G3.40.014 | Oil delivery pipe weldment, front part |
Загрузка ...
|
|
| 34 | 254G3.40.106 | Clamping plate |
Загрузка ...
|
|
| 35 | 550.40.023 | Hose assembly |
Загрузка ...
|
|
| 36 | 550.40.102 | Connecting joint |
Загрузка ...
|
|
| 37 | GB/T28-1988-M14x65 | Hex. head bolt M14x65 |
Загрузка ...
|
|
| 38 | 254G3.40.120 | Press-in sleeve |
Загрузка ...
|
|
| 39 | JB/T7940.2-1995-45°M6 | Angle grease nipple 45° M6 |
Загрузка ...
|
|
| 40 | GB/T6181-1986-M14 | Hex. thin slotted nut M14 |
Загрузка ...
|
|
| 41 | GB/T91-2000-3.2x28 | Split pin 3.2x28 |
Загрузка ...
|
|
| 42 | JB/T982-1977-16 | Airproof washer combination 1 |
Загрузка ...
|
|
| 43 | 254G3.40.021 | Steering cylinder assy |
Загрузка ...
|
|
| 44 | 254G3.40.022 | Fix pin |
Загрузка ...
|
|
| 45 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 |
Загрузка ...
|
|
| 46 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 47 | 254G3.40.103 | Fix plate |
Загрузка ...
|
|
| 48 | JB/T982-1977-14 | Washer 14 |
Загрузка ...
|
|
| 49 | GB/T3452.1-1992-17x2.65 | O-ring seal 15x2.65 |
Загрузка ...
|
|
| 50 | 254G3.40.134 | Bush |
Загрузка ...
|
|
| 51 | GB/T5783-2000-M12x30 | Hex. head bolt M12x30 |
Загрузка ...
|
|
| 52 | JB/T8870-1999-2A (44-64) | Hoop 2A (44-64) |
Загрузка ...
|
|
| 53 | 304.40A.017 | Hose assy |
Загрузка ...
|
|
| 54 | JB/T8870-1999-2A (19-29) | Hoop 2A (19-29) |
Загрузка ...
|
