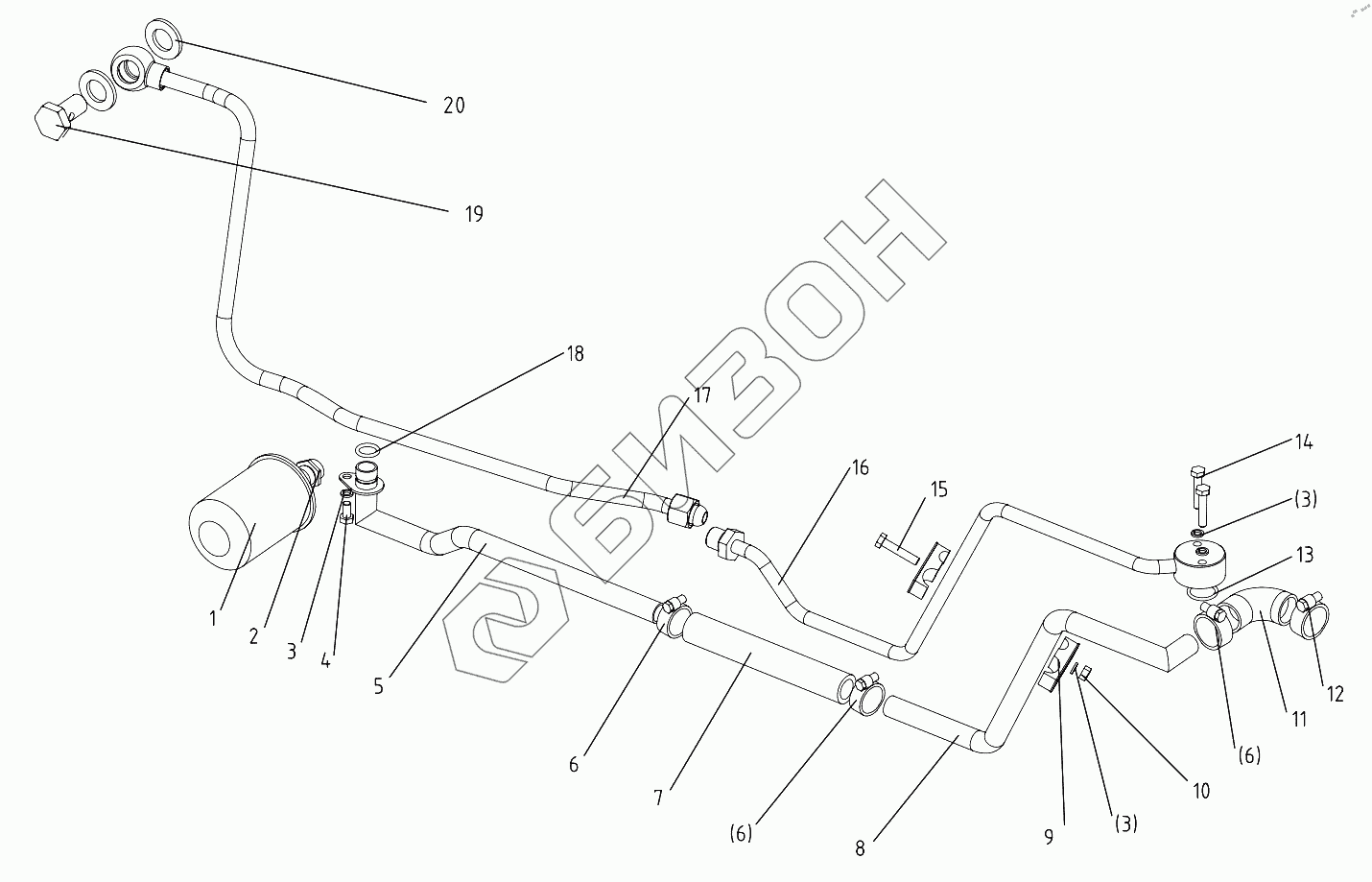

Графический каталог запасных частей к технике: DongFeng 224G3. Hydraulic Lifting Pipeline Assembly
1
2
3
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | YX0811A2-0000 | Filter |
Загрузка ...
|
|
| 2 | 254G3.58.101 | Filter tie-in |
Загрузка ...
|
|
| 3 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 4 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 5 | 254G3.58.012 | Tail inlet pipe assy of gear pump |
Загрузка ...
|
|
| 6 | JB/T8870-1999- (20-32) | Hoop (20-32) |
Загрузка ...
|
|
| 7 | JB/T6015-2000-22A-200 | Hose 22A-200 |
Загрузка ...
|
|
| 8 | 254G3.58.013 | Head inlet pipe assy of gear pump |
Загрузка ...
|
|
| 9 | 550A.58.102 | Pipe clamp |
Загрузка ...
|
|
| 10 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 11 | 254G3.58.102 | Linking pipe |
Загрузка ...
|
|
| 12 | JB/T8870-1999- (25-38) | Hoop (25-38) |
Загрузка ...
|
|
| 13 | GB/T3452.1-1992-18x2.65 | O-ring seal 18x2.65 |
Загрузка ...
|
|
| 14 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 |
Загрузка ...
|
|
| 15 | GB/T5783-2000-M8x40 | Hex. head bolt M8x40 |
Загрузка ...
|
|
| 16 | 254G3.58.021 | Outlet pipe assy of gear pump |
Загрузка ...
|
|
| 17 | 254G3.58.025-1 | Inlet pipe weldment |
Загрузка ...
|
|
| 18 | GB/T3452.1-1992-19x2.65 | O-ring seal 19x2.65 |
Загрузка ...
|
|
| 19 | JB/T6013-2000-M16x1.5 | link bolt M16x1.5 |
Загрузка ...
|
|
| 20 | Type A leakproof packing | Type A leakproof packing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
