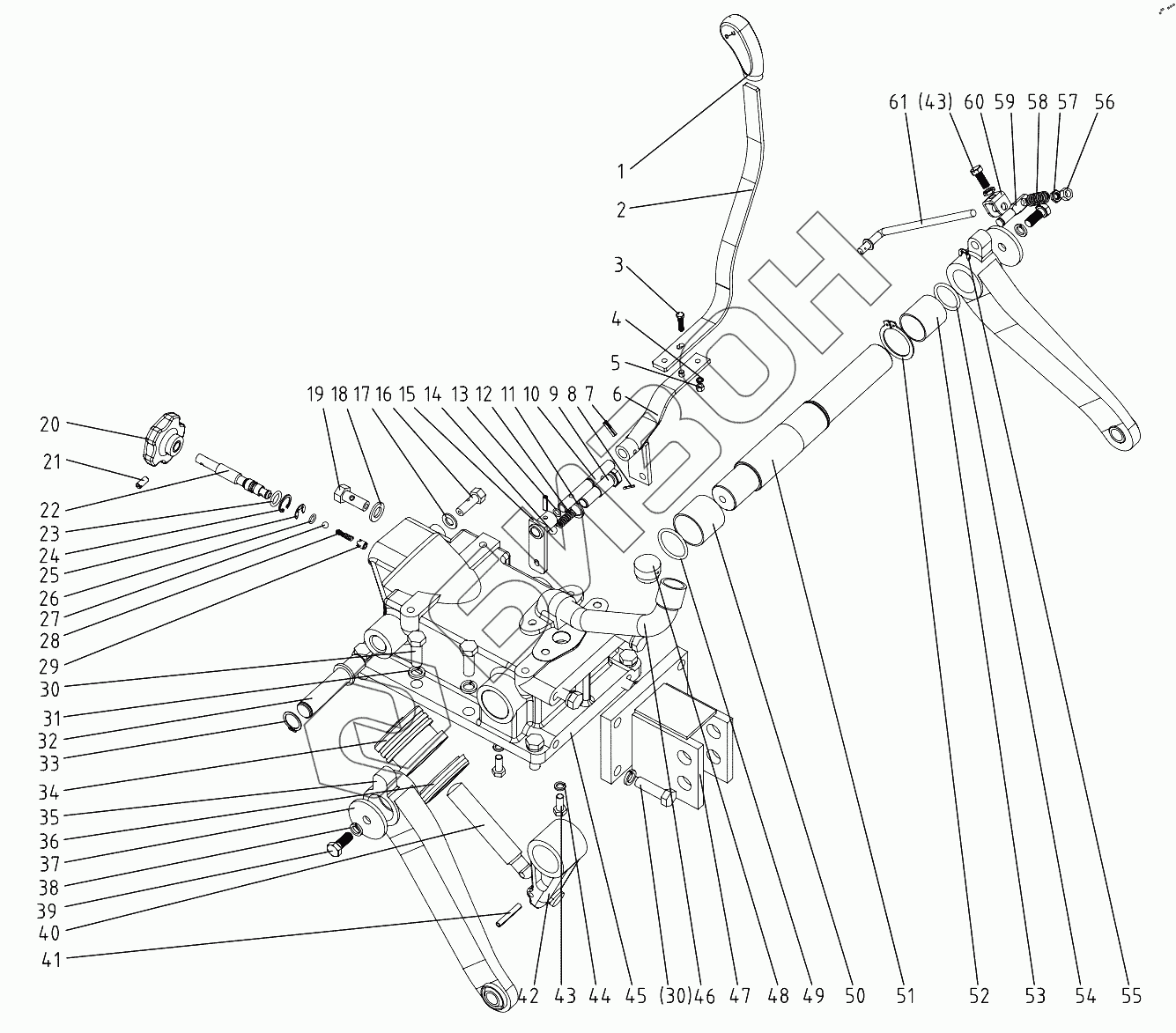

Графический каталог запасных частей к технике: DongFeng 224G3. Hydraulic power lift
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 254G3.55.021 | Hydraulic power lift control handle |
Загрузка ...
|
|
| 2 | 254G3.55.139 | Control lever |
Загрузка ...
|
|
| 3 | GB/T5783-2000-M5x20 | Hex. head bolt M5x20 |
Загрузка ...
|
|
| 4 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 5 | GB/T6170-2000-M5 | Nut M5 |
Загрузка ...
|
|
| 6 | 254G3.55.014 | Conjunction pole |
Загрузка ...
|
|
| 7 | GB/T879.4-2000-5x20 | Slotted spring pin 5x20 |
Загрузка ...
|
|
| 8 | GB/T91-2000-2x12 | Split pin 2x12 |
Загрузка ...
|
|
| 9 | 254G3.55.112 | Spring coil |
Загрузка ...
|
|
| 10 | 254G3.55.110 | Conjunction stalk |
Загрузка ...
|
|
| 11 | GB/T3541-1983-16 | Washer 16 |
Загрузка ...
|
|
| 12 | 450.38.160 | Positioning spring, shift fork |
Загрузка ...
|
|
| 13 | GB/T3452.1-1992-9x1.8 | O-ring seal 9x1.8 |
Загрузка ...
|
|
| 14 | GB/T308-2002-9.5 | Steel ball 9.5 |
Загрузка ...
|
|
| 15 | 254G3.55.015 | Control column |
Загрузка ...
|
|
| 16 | GB/T5786-2000-M10x1x12 | Hex. head bolt M10x1x12 |
Загрузка ...
|
|
| 17 | GB/T3541-1983-10 | Washer 10 |
Загрузка ...
|
|
| 18 | GB/T3541-1983-12 | Washer 12 |
Загрузка ...
|
|
| 19 | GB/T5786-2000-M12x1.25x16 | Hex.head bolt M12x1.25x16 |
Загрузка ...
|
|
| 20 | 300.55.020 | Handwheel assy |
Загрузка ...
|
|
| 21 | GB/T73-1985-M5x12 | Screw M5x12 |
Загрузка ...
|
|
| 22 | 254G3.55.107 | Control valve |
Загрузка ...
|
|
| 23 | 254G3.55.106 | Openings Circlip |
Загрузка ...
|
|
| 24 | 254G3.55.118 | Circlip for bore 20 |
Загрузка ...
|
|
| 25 | GB/T896-1986-9 | Circlip 9 |
Загрузка ...
|
|
| 26 | GB/T3452.1-1992-10x1.8 | O-ring seal 10x1.8 |
Загрузка ...
|
|
| 27 | GB/T308-2002-7 | Steel ball 7 |
Загрузка ...
|
|
| 28 | 254G3.55.108-1 | Spring coil of valve |
Загрузка ...
|
|
| 29 | 254G3.55.109-1 | Valve |
Загрузка ...
|
|
| 30 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 31 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 32 | 254G3.55.116 | Manipulate the stalk |
Загрузка ...
|
|
| 33 | GB/T894.1-1986-20 | Circlip for shaft 20 |
Загрузка ...
|
|
| 34 | 254G3.55.102 | Piston |
Загрузка ...
|
|
| 35 | 254G3.55.016 | Lift arm |
Загрузка ...
|
|
| 36 | 254G3.55.103 | YX-seal D70 |
Загрузка ...
|
|
| 37 | 200.55.107 | Clamping plate |
Загрузка ...
|
|
| 38 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 39 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 40 | 254G3.55.104 | Piston push rod |
Загрузка ...
|
|
| 41 | GB/T879.4-2000-6x40 | Pin 6x40 |
Загрузка ...
|
|
| 42 | 254G3.55.105 | Inner lift arm |
Загрузка ...
|
|
| 43 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 44 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 45 | 254G3.55.101 | Lift case |
Загрузка ...
|
|
| 46 | 254G3.55.011-1 | Inlet pipe |
Загрузка ...
|
|
| 47 | 254G3.55.012 | Up hang |
Загрузка ...
|
|
| 48 | 61.72.120-1 | Encourage plug |
Загрузка ...
|
|
| 49 | GB/T3452.1-1992-38.7x3.55 | O-ring seal 38.7x3.55 |
Загрузка ...
|
|
| 50 | 254G3.55.115 | Bush |
Загрузка ...
|
|
| 51 | 254G3.55.114 | Lift shaft |
Загрузка ...
|
|
| 52 | GB/T894.1-1986-38 | Circlip for shaft 38 |
Загрузка ...
|
|
| 53 | 254G3.55.113 | Bush |
Загрузка ...
|
|
| 54 | GB/T3452.1-1992-33.5x3.55 | O-ring seal 33.5x3.35 |
Загрузка ...
|
|
| 55 | GB/T896-1986-8 | Openings Circlip 8 |
Загрузка ...
|
|
| 56 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 57 | GB/T6172-2000-M8 | Fine thread hex. nut M8 |
Загрузка ...
|
|
| 58 | 254G3.55.149 | Linkage rod spring |
Загрузка ...
|
|
| 59 | 254G3.55.148 | Linkage pin |
Загрузка ...
|
|
| 60 | 254G3.55.020 | U-limit spot |
Загрузка ...
|
|
| 61 | 254G3.55.019 | Linkage rod |
Загрузка ...
|
