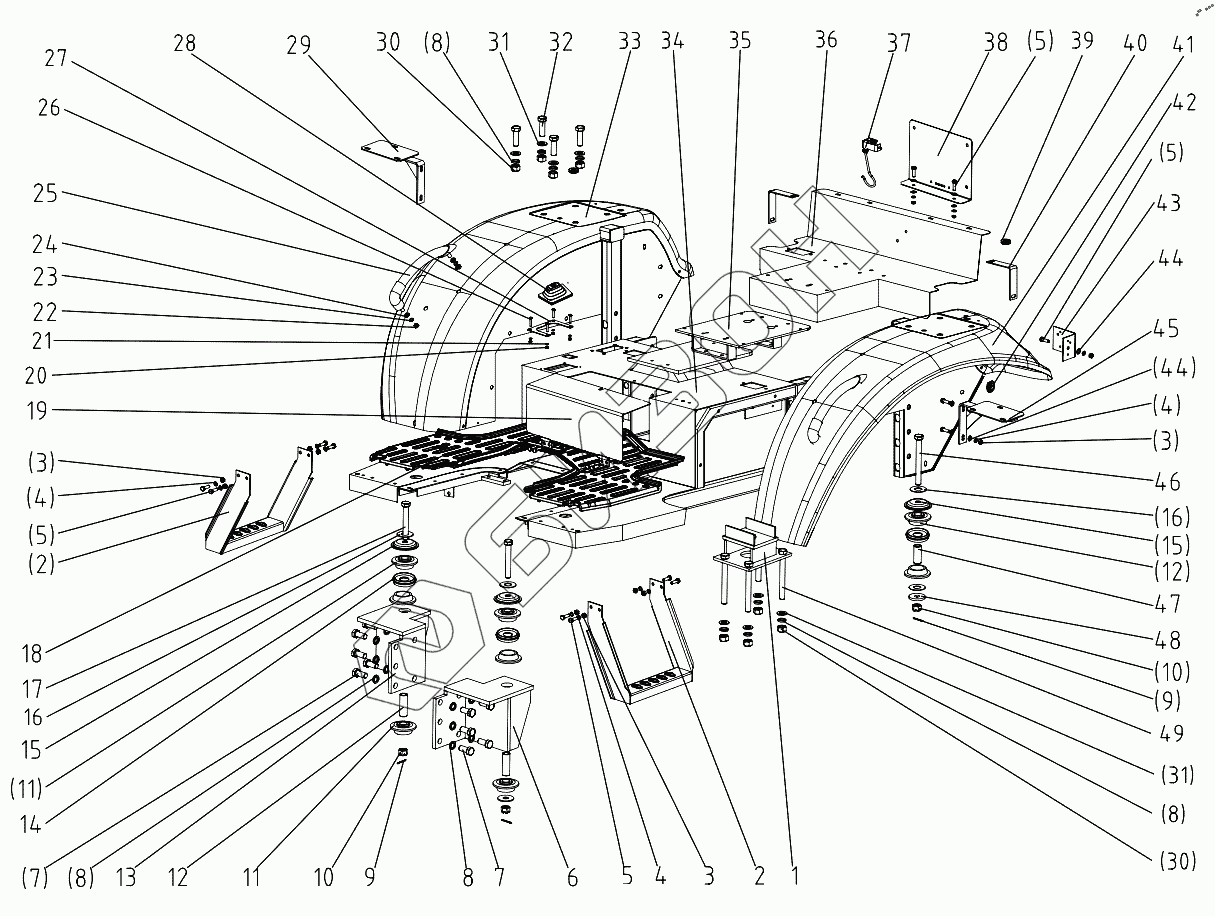

Графический каталог запасных частей к технике: DongFeng 304G2. Foot Mud Shields Rest
1
2
2
3
3
3
4
4
4
5
5
5
5
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 304G2-E.51.011 | Rear bracket |
Загрузка ...
|
|
| 2 | 504G3.51.011-1 | Ladder frame |
Загрузка ...
|
|
| 3 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 4 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 5 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 6 | 404G2-6F.51.035 | Left-front backstop |
Загрузка ...
|
|
| 7 | GB/T5783-2000-M16x35 | Hex. head bolt M16x35 |
Загрузка ...
|
|
| 8 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 9 | GB/T91-2000-3.2x32 | Split pin 3.2x32 |
Загрузка ...
|
|
| 10 | GB/T6181-1986-M16 | Hex. nut M16 |
Загрузка ...
|
|
| 11 | 504G3.51.124 | Rubber damping ring |
Загрузка ...
|
|
| 12 | 404G2-6F.51.411 | Front damping block sleeve |
Загрузка ...
|
|
| 13 | 404G2-6F.51.036 | Right-front backstop |
Загрузка ...
|
|
| 14 | 504G3-E.45.026 | Limiting stopper |
Загрузка ...
|
|
| 15 | 504G3.51.123 | Damping protecting cover |
Загрузка ...
|
|
| 16 | 504G3.51.127 | Rubber pad |
Загрузка ...
|
|
| 17 | GB/T31.1-1988-M16x110 | Hex. head bolt M16x110 |
Загрузка ...
|
|
| 18 | 404G2-6D.51.101 | Rubber floor |
Загрузка ...
|
|
| 19 | 404G2-6D.51.013 | Cover plate combination |
Загрузка ...
|
|
| 20 | GB/T6170-2000-M5 | Nut M5 |
Загрузка ...
|
|
| 21 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 22 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 23 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 24 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 25 | 404-11.51.104 | Handle hold |
Загрузка ...
|
|
| 26 | GB/T67-2000-5x25 | Screw M5x25 |
Загрузка ...
|
|
| 27 | 254G3.51.122 | Selector board |
Загрузка ...
|
|
| 28 | 254G3.51.114 | rubber boot |
Загрузка ...
|
|
| 29 | 404-11.51.026 | Right taillight bracket rest |
Загрузка ...
|
|
| 30 | GB/T6170-2000-M16 | Hex .nut M16 |
Загрузка ...
|
|
| 31 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 32 | GB/T5782-2000-M16x50 | Hex. head bolt M16x50 |
Загрузка ...
|
|
| 33 | 404G2-E.51.018 | Right mud shields rest |
Загрузка ...
|
|
| 34 | 404G2-E.51.011 | Foot mud shields welding joint |
Загрузка ...
|
|
| 35 | 404G2-E.51.015 | Seat bracket |
Загрузка ...
|
|
| 36 | 404G2-E.51.016 | Squab panel |
Загрузка ...
|
|
| 36 | 404G2-E.51.105 | Squab panel |
Загрузка ...
|
|
| 37 | 304G2-6.51.031 | Suspender |
Загрузка ...
|
|
| 38 | 304G2-6E.51.101 | Back number stay |
Загрузка ...
|
|
| 39 | 504G3.47.151 | rubber ring(2) |
Загрузка ...
|
|
| 40 | 404G2-6C.51.106 | Squab panel bracket |
Загрузка ...
|
|
| 41 | 404G2-E.51.017 | Left mud shields rest |
Загрузка ...
|
|
| 42 | 304G2-6.51.106 | Sealing rubber ring |
Загрузка ...
|
|
| 43 | 354-1.47.307 | Trailer socket plate |
Загрузка ...
|
|
| 44 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 45 | 404-11.51.025 | Left taillight bracket rest |
Загрузка ...
|
|
| 46 | GB/T31.1-1988-M16x150 | Hex. head bolt M16x150 |
Загрузка ...
|
|
| 47 | 404G2-6F.51.421 | Rear damping block sleeve |
Загрузка ...
|
|
| 48 | 404G2-6F.51.422 | Baffle |
Загрузка ...
|
|
| 49 | GB/T5782-2000-M16x175 | Hex. head bolt M16x175 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
