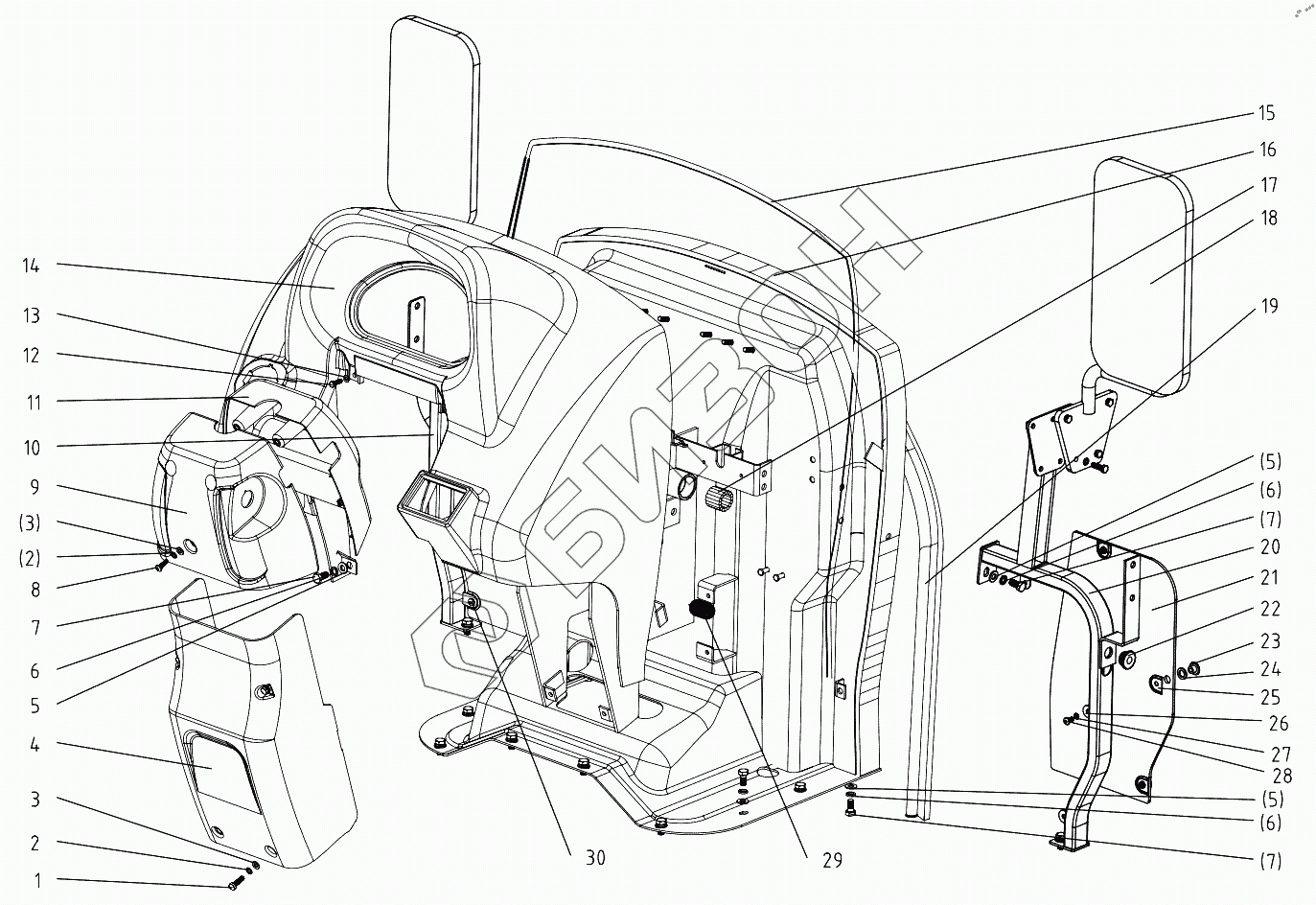

Графический каталог запасных частей к технике: DongFeng 304G2. Hood and Panel (B)
1
2
2
3
3
4
5
5
5
5
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-2000-M6x20 | Hex.head bolt M6x20 |
Загрузка ...
|
|
| 2 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 4 | 504G3.47.103 | Redirector pedestal mantle |
Загрузка ...
|
|
| 5 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 6 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 7 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 8 | GB/T818-2000-M6x16 | Philips pan head screw M6x16 |
Загрузка ...
|
|
| 9 | 504G3.47.102 | Redirector back mantle |
Загрузка ...
|
|
| 10 | 404G2-6F.47.016 | Left frame clsss weldment |
Загрузка ...
|
|
| 11 | 504G3.47.014 | Redirector forward mantle |
Загрузка ...
|
|
| 12 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 13 | GB/T97.1-2002-5 | Plain washer 5 |
Загрузка ...
|
|
| 14 | 404G3.47.101 | Engine Hood |
Загрузка ...
|
|
| 15 | YC0542020445 | Dashboard rubber ring |
Загрузка ...
|
|
| 16 | 404G2-E.47.021 | Hood frame clsss weldment |
Загрузка ...
|
|
| 17 | GB/T5846-1989-K25x31x25 | Needle bearing K25x31x25 |
Загрузка ...
|
|
| 18 | A3-1 | Rearview mirror |
Загрузка ...
|
|
| 19 | 800.47.101 | Rubber ring |
Загрузка ...
|
|
| 20 | 404G2-6F.47.018 | Right frame clsss weldment |
Загрузка ...
|
|
| 21 | 404G3.47.161 | Windshield |
Загрузка ...
|
|
| 22 | 504G3.51.102 | Rubber sheath |
Загрузка ...
|
|
| 23 | 504G3.47.225 | Hex. Nut M5 |
Загрузка ...
|
|
| 24 | 504G3.47.226 | Rubber washer 5 |
Загрузка ...
|
|
| 25 | 504G3.47.227 | Plastic washer 5 |
Загрузка ...
|
|
| 26 | GB/T96.2-1985-6 | Plastic washer 6 |
Загрузка ...
|
|
| 27 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 28 | GB/T818-2000-M5x8 | Philips pan head screw M5x8 |
Загрузка ...
|
|
| 29 | 504G3.47.108 | wiring harness rubber cover |
Загрузка ...
|
|
| 30 | GB/T818-2000-M8x12 | Philips pan head screw M8x12 |
Загрузка ...
|
|
| 31 | 404G2-6F.47.015-1 | Lockpin |
Загрузка ...
|
|
| 32 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 33 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 34 | 404G2-E.47.041 | Right Hood |
Загрузка ...
|
|
| 35 | 404G2-E.47.031 | Left Hood |
Загрузка ...
|
