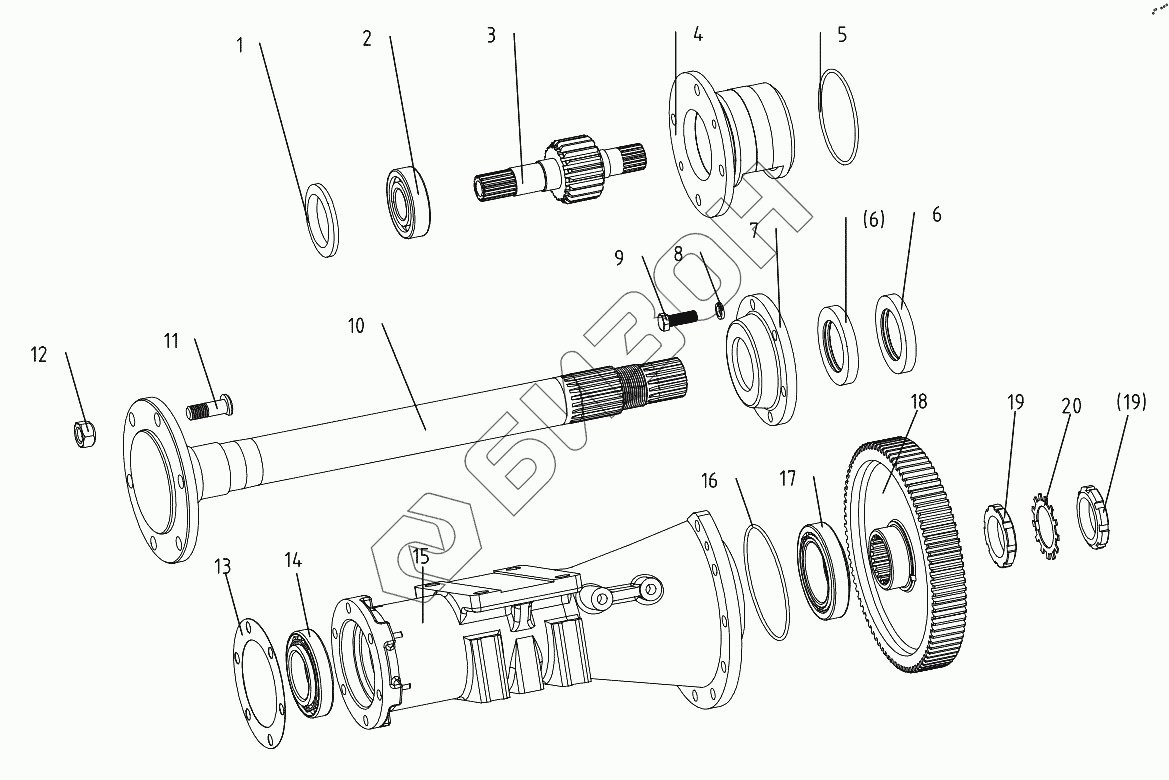

Графический каталог запасных частей к технике: DongFeng 404G2. Final Transmission
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T894.1-1986-35 | Circlip for shaft 35 |
Загрузка ...
|
|
| 2 | GB/T276-1994-6307N | Snap ring ball bearing 6307N |
Загрузка ...
|
|
| 3 | 300.39B.101 | Driving gear |
Загрузка ...
|
|
| 4 | 300.39.109 | Bearing seat |
Загрузка ...
|
|
| 5 | GB/T3452.1-1992-103x3.55 | O-ring seal 103x3.55 |
Загрузка ...
|
|
| 6 | HG4-692-67-SD60x90x12 | Oil seal SD60x90x12 |
Загрузка ...
|
|
| 7 | 300.39.113 | Bearing cover |
Загрузка ...
|
|
| 8 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 9 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 10 | 300.39.103-3 | Half axle shaft |
Загрузка ...
|
|
| 11 | 300.39.102 | Rear hub bolt |
Загрузка ...
|
|
| 12 | 300.39.101 | Rear hub nut |
Загрузка ...
|
|
| 13 | 200.39.110 | Paper gasket |
Загрузка ...
|
|
| 14 | GB/T297-1994-30211 | Tapered roller bearing 30211 |
Загрузка ...
|
|
| 15 | 300.39.105-1/106-1 | Right/left half shaft housing |
Загрузка ...
|
|
| 16 | GB/T3452.1-1992-128x3.55 | O-ring seal 128x3.55 |
Загрузка ...
|
|
| 17 | GB/T297-1994-32014 | Tapered roller bearing 32014 |
Загрузка ...
|
|
| 18 | 300.39.110-3 | Driven gear |
Загрузка ...
|
|
| 19 | 300.39.114 | Lock nut |
Загрузка ...
|
|
| 20 | 300.39.115 | Locking washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
