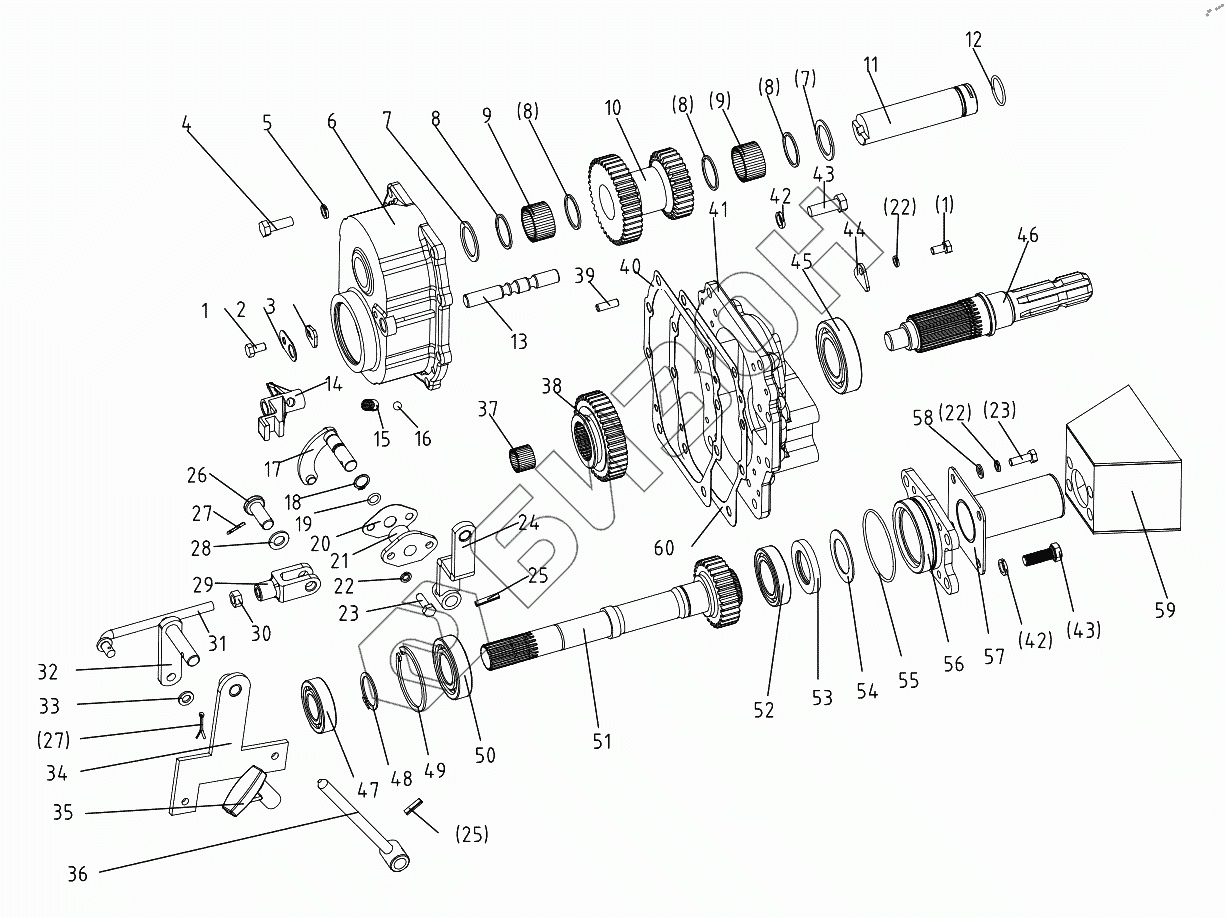

Графический каталог запасных частей к технике: DongFeng 404G2. PTO
1
1
2
3
4
5
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB5783-86-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 2 | 300.41B.122 | Lock washer |
Загрузка ...
|
|
| 3 | 300.41B.101 | Locating plate of shift fork sha |
Загрузка ...
|
|
| 4 | GB5783-86-M10x30 | Hex. head bolt M10x30 |
Загрузка ...
|
|
| 5 | GB93-87-10 | Spring Lock washer10 |
Загрузка ...
|
|
| 6 | 280.41.102-1 | PTO gear housing |
Загрузка ...
|
|
| 7 | 300.41B.103 | Blocking ring |
Загрузка ...
|
|
| 8 | 300.41B.104 | Blocking ring |
Загрузка ...
|
|
| 9 | GB309-84-3x23.8 | Needle roller 3x23.8 |
Загрузка ...
|
|
| 10 | 400B.41.106 | Middle gear (540/1000) |
Загрузка ...
|
|
| 11 | 300.41B.107 | Middle shaft |
Загрузка ...
|
|
| 12 | GB3452.1-92-30x2.65 | O-ring seal 30x2.65 |
Загрузка ...
|
|
| 13 | 300.41B.111 | Shift fork shaft |
Загрузка ...
|
|
| 14 | 400B.41.112-1 | Shift fork |
Загрузка ...
|
|
| 15 | 450.38.160 | Positioning spring, shift fork |
Загрузка ...
|
|
| 16 | GB308-89-9.5 | Steel ball 9.5 |
Загрузка ...
|
|
| 17 | 400B.41.011-1 | controlling shaft |
Загрузка ...
|
|
| 18 | GB894.1-86-15 | Circlip for shaft 15 |
Загрузка ...
|
|
| 19 | GB3452.1-92-10.6x2.65 | O-ring seal 10.6x2.65 |
Загрузка ...
|
|
| 20 | 200.38.111 | Paper gasket,bush |
Загрузка ...
|
|
| 21 | 200.38.113 | Bush,shifter peg |
Загрузка ...
|
|
| 22 | GB93-87-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 23 | GB5783-86-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 24 | 350-1.41.024A-1 | Flex arm weldment |
Загрузка ...
|
|
| 25 | GB879.1-86-6x28 | Slotted spring pin 6x28 |
Загрузка ...
|
|
| 26 | GB882-86-B12x35 | Clevis pin with head B12x35 |
Загрузка ...
|
|
| 27 | GB91-86-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 28 | GB97.1-85-12 | Plain washer 12 |
Загрузка ...
|
|
| 29 | 280.43.107 | Rod clevis |
Загрузка ...
|
|
| 30 | GB6170-86-M10 | Hex. nut M10 |
Загрузка ...
|
|
| 31 | 350-1.41.023 | Pull rod weldment |
Загрузка ...
|
|
| 32 | 350-1.41.022 | Middle shaft |
Загрузка ...
|
|
| 33 | GB97.1-85-10 | Plain washer 10 |
Загрузка ...
|
|
| 34 | 350-1.41.025A-1 | Plank weldment |
Загрузка ...
|
|
| 35 | 280.41.122-1 | PTO control handle |
Загрузка ...
|
|
| 36 | 350-1.41.021 | Handle weldment |
Загрузка ...
|
|
| 37 | GB5848-86-K223020 | Bearing K223020 |
Загрузка ...
|
|
| 38 | 400B.41.117 | Shifting gear (540/1000) |
Загрузка ...
|
|
| 39 | GB119-86-B8x30 | Straight pin B8x30 |
Загрузка ...
|
|
| 40 | 400B.41.116 | Gasket of rear cover |
Загрузка ...
|
|
| 41 | 400B.41.108 | Rear cover of rear axle |
Загрузка ...
|
|
| 42 | GB93-87-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 43 | GB5783-86-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 44 | 300.41B.109 | Locating plate of middle shaft |
Загрузка ...
|
|
| 45 | GB276-89-209 | Ball bearing 209 |
Загрузка ...
|
|
| 46 | 300.41B.114 | PTO shaft (of 6 teeth) |
Загрузка ...
|
|
| 47 | GB276-89-206 | Ball bearing 206 |
Загрузка ...
|
|
| 48 | GB894.1-86-35 | Circlip for shaft 35 |
Загрузка ...
|
|
| 49 | GB893.1-86-80 | Circlip for hole 80 |
Загрузка ...
|
|
| 50 | GB276-89-307 | Ball bearing 307 |
Загрузка ...
|
|
| 51 | 400B.41.123 | Driving gear shaft (540/1000) |
Загрузка ...
|
|
| 51 | 400B.41.123A | Driving gear shaft |
Загрузка ...
|
|
| 52 | GB276-89-108 | Ball bearing 108 |
Загрузка ...
|
|
| 53 | GB13871-92-FB40x62x8 | Oil seal FB40x62x8 |
Загрузка ...
|
|
| 54 | 300.41B.125 | Oil seal blocking ring |
Загрузка ...
|
|
| 55 | GB3452.1-92-80x2.65 | O-ring seal 80x2.65 |
Загрузка ...
|
|
| 56 | 300.41B.115-1 | Cover |
Загрузка ...
|
|
| 57 | 250.41.011 | PTO shaft shield |
Загрузка ...
|
|
| 58 | GB97.1-85-8 | Plain washer 8 |
Загрузка ...
|
|
| 59 | 400-6.41.011 | PTO shaft safety cover |
Загрузка ...
|
|
| 60 | 400B.41.105-1 | PTO shaft bevel pinion piece |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
