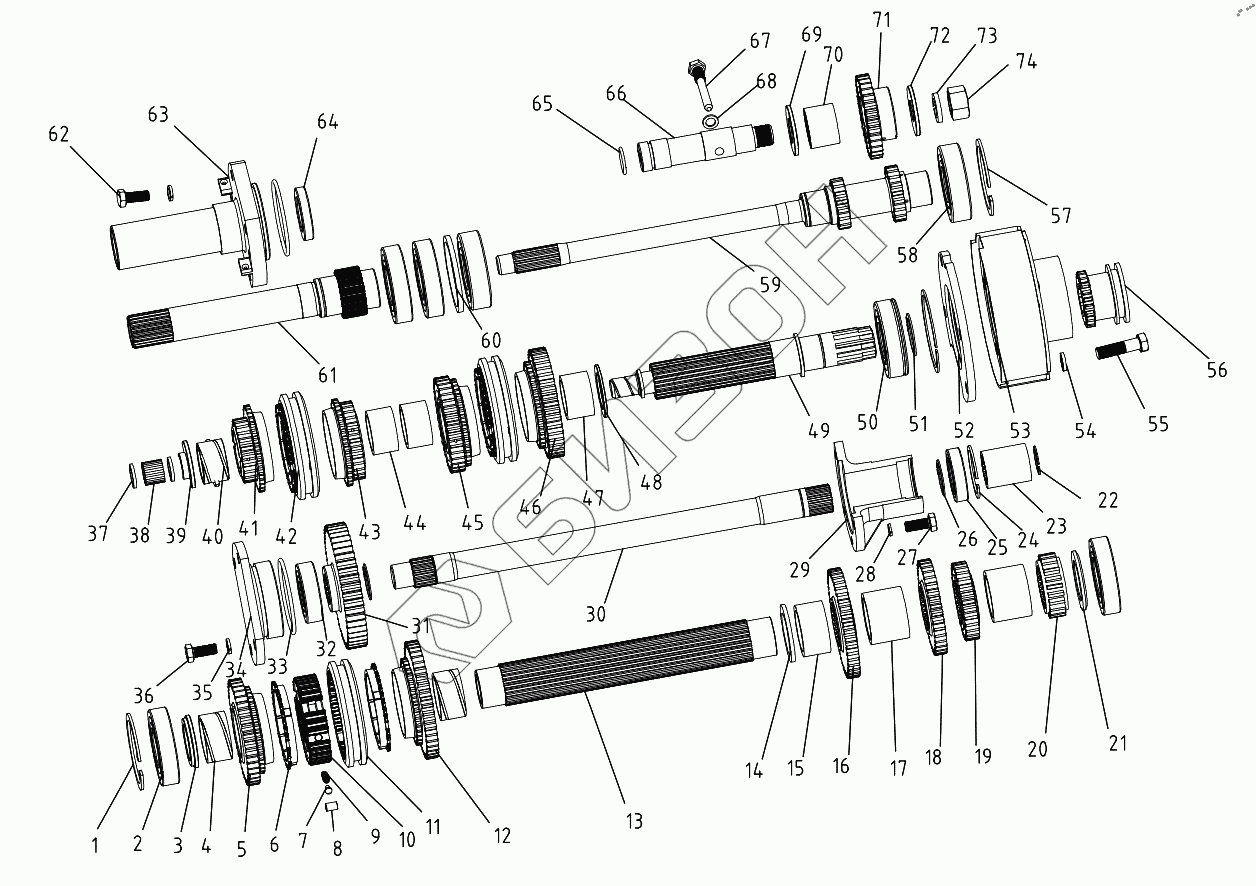

Графический каталог запасных частей к технике: DongFeng 404G2. Gearbox (B)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 304G2-6.37.001 | 304G2-6.37.001 | Gear box assembly |
Загрузка ...
|
|
| 1 | GB/T305-1998-80 | Snap ring 80 |
Загрузка ...
|
|
| 2 | GB/T276-1994-6208 | Ball bearing 208 |
Загрузка ...
|
|
| 3 | 304G2.37.143 | Front spacer sleeve,patrol |
Загрузка ...
|
|
| 4 | 304G2.37.141 | Big bush |
Загрузка ...
|
|
| 5 | 304G2.37.018 | Driven gear,patrol |
Загрузка ...
|
|
| 6 | 450.37.204 | Synthronization ring |
Загрузка ...
|
|
| 7 | 450.37.207 | Bracket |
Загрузка ...
|
|
| 8 | 450.37.208 | Stop pin |
Загрузка ...
|
|
| 9 | 450.37.206 | Spring |
Загрузка ...
|
|
| 10 | 304G2.37.142 | Synchronizing gear seat |
Загрузка ...
|
|
| 11 | 450.37.202 | Sliding gear sleeve |
Загрузка ...
|
|
| 12 | 304G2.37.017 | Driven dear,advance |
Загрузка ...
|
|
| 13 | 304G2.37.135 | Counter-shaft |
Загрузка ...
|
|
| 14 | 304G2.37.140 | Rear spacer,patrol |
Загрузка ...
|
|
| 15 | 304G2.37.139 | Short spacer |
Загрузка ...
|
|
| 16 | 304G2.37.138 | Driving gear, IV Speed |
Загрузка ...
|
|
| 17 | 304G2.37.134 | Long spacer |
Загрузка ...
|
|
| 18 | 304G2.37.137 | Driving gear, III Speed |
Загрузка ...
|
|
| 19 | 304G2.37.136 | Driving gear, II Speed |
Загрузка ...
|
|
| 20 | 304G2.37.133 | Driving gear, I Speed |
Загрузка ...
|
|
| 21 | 280.37.111 | Rear Retaining ring, counter-shaft |
Загрузка ...
|
|
| 22 | GB/T893.1-1986-28 | Circlip for hole 28 |
Загрузка ...
|
|
| 23 | 300.37.132-1 | Splined sleeve |
Загрузка ...
|
|
| 24 | GB/T893.1-1986-55 | Circlip for hole 55 |
Загрузка ...
|
|
| 25 | GB/T276-1994-6006 | Ball bearing 6006 |
Загрузка ...
|
|
| 26 | GB/T894.1-1986-30 | Circlip for shaft 30 |
Загрузка ...
|
|
| 27 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 28 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 29 | 280.37.110 | Rear bearing cover, counter-shaft |
Загрузка ...
|
|
| 30 | 304G2.37.132 | PTO transmission shaft |
Загрузка ...
|
|
| 31 | 300.37.149-A | PTO transmission gear (1000/540 |
Загрузка ...
|
|
| 32 | GB/T276-1994-6305 | Ball bearing 6305 |
Загрузка ...
|
|
| 33 | GB/T3452.1-1992-73x3.55 | O-ring seal 73x3.55 |
Загрузка ...
|
|
| 34 | 304G2.37.144 | Front bearing cover,counter-shaft |
Загрузка ...
|
|
| 35 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 36 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 37 | 200.37.105 | Thrust washer,roller |
Загрузка ...
|
|
| 38 | GB/T309-2000-2.5x19.8 | Needle roller 2.5x19.8 |
Загрузка ...
|
|
| 39 | 304G2.37.110 | Front spacer,main shift |
Загрузка ...
|
|
| 40 | 304G2.37.111 | Thin bush |
Загрузка ...
|
|
| 41 | 304G2.37.011 | Driven gear, IV Speed |
Загрузка ...
|
|
| 42 | Synchronizer | Synchronizer |
Загрузка ...
|
|
| 43 | 304G2.37.012 | Driven gear, III Speed |
Загрузка ...
|
|
| 44 | 304G2.37.113 | Short Bush |
Загрузка ...
|
|
| 45 | 304G2.37.013 | Driven gear, II Speed |
Загрузка ...
|
|
| 46 | 304G2.37.014 | Driven gear, I Speed |
Загрузка ...
|
|
| 47 | 304G2.37.115 | Long bush |
Загрузка ...
|
|
| 48 | 304G2.37.110 | Front spacer,main shift |
Загрузка ...
|
|
| 49 | 304G2.37.131 | Shaft II |
Загрузка ...
|
|
| 50 | GB/T276-1994-6307N | Snap ring ball bearing 6307N |
Загрузка ...
|
|
| 51 | GB/T894.1-1986-35 | Circlip for shaft 35 |
Загрузка ...
|
|
| 52 | 200.37.120 | Rear bearing cover, Shaft |
Загрузка ...
|
|
| 53 | 200.37.012 | Planet mechanism |
Загрузка ...
|
|
| 54 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 55 | GB/T5782-2000-M12x70 | Hex. head bolt M12x70 |
Загрузка ...
|
|
| 56 | 200.37.212 | Sliding gear |
Загрузка ...
|
|
| 57 | GB/T893.1-1986-80 | Circlip for hole 80 |
Загрузка ...
|
|
| 58 | GB/T276-1994-6307 | Ball bearing 6307 |
Загрузка ...
|
|
| 59 | 304G2.37.146 | Constant-mesh gear , shaft I |
Загрузка ...
|
|
| 60 | 304G2.37.145 | Spacer |
Загрузка ...
|
|
| 61 | 300.37.103-A | Input shaft (1000/540) |
Загрузка ...
|
|
| 62 | GB/T5783-2000-M10x30 | Hex. head bolt M10x30 |
Загрузка ...
|
|
| 63 | 304G2.37.147 | Front bearing cover , shaft I |
Загрузка ...
|
|
| 64 | JB2600-80-SG35x55x10 | Oil seal SG35x55x10 |
Загрузка ...
|
|
| 65 | GB/T3452.1-1992-25x2.65 | O-ring seal 25x2.65 |
Загрузка ...
|
|
| 66 | 304G2.37.105 | Middle Gear Shaft |
Загрузка ...
|
|
| 67 | 304G2.37.104 | Block pin,middle gear shaft |
Загрузка ...
|
|
| 68 | GB3541-83-10 | Washer 10 |
Загрузка ...
|
|
| 69 | 304G2.37.106 | Front spacer,middle gear shaft |
Загрузка ...
|
|
| 70 | GB/T5801-1994-6254905 | Needle roller bearing |
Загрузка ...
|
|
| 71 | 304G2.37.108 | Middle gear,patrol |
Загрузка ...
|
|
| 72 | 304G2.37.106 | Front spacer,middle gear shaft |
Загрузка ...
|
|
| 73 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 74 | GB/T6171-2000-M16x1.5 | Hex. nut M16x1.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
