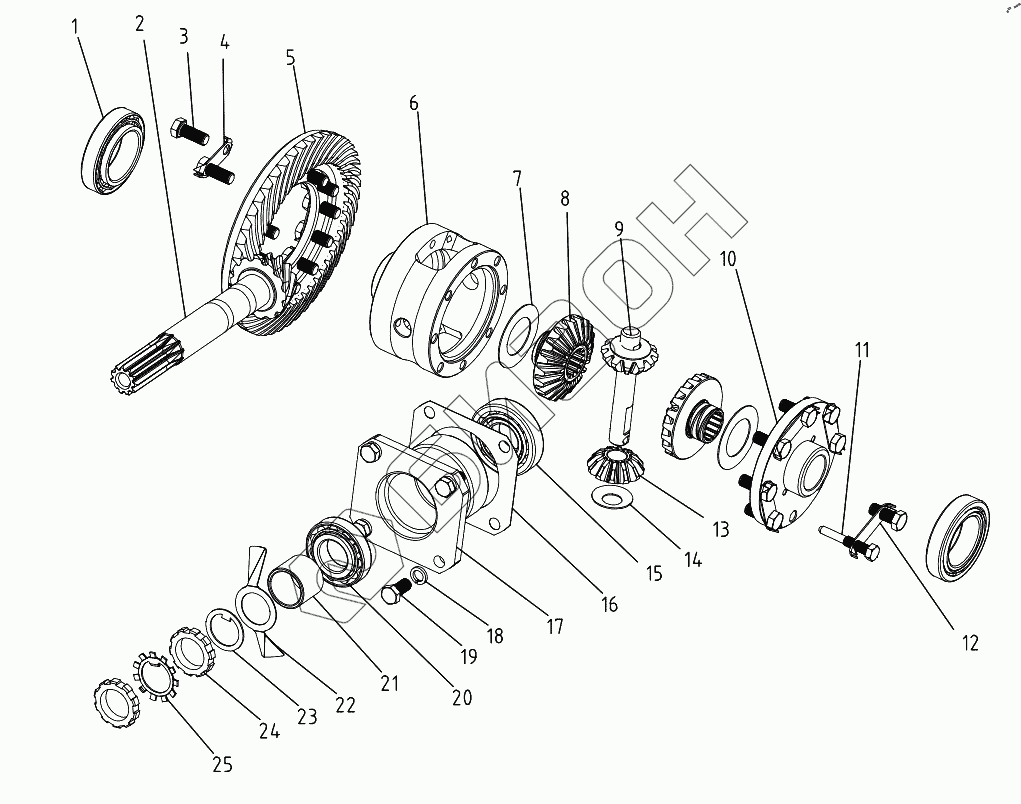

Графический каталог запасных частей к технике: DongFeng 404G2. Rear Axle (A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 300.38.016 | 300.38.016 | Differential assembly |
Загрузка ...
|
|
| 1 | GB/T297-1994-32011 | Tapered roller bearing 32011 |
Загрузка ...
|
|
| 2 | 300.38.129 | Spiral-bevel pinion |
Загрузка ...
|
|
| 3 | GB/T5785-2000-M10x1x30 | Fine pitch hex. head bolt M10x1x30 |
Загрузка ...
|
|
| 4 | 300.38.139 | Lock piece |
Загрузка ...
|
|
| 5 | 300.38.140 | Spiral-bevel gear |
Загрузка ...
|
|
| 6 | 300.38.138 | Differential housing |
Загрузка ...
|
|
| 7 | 300.38.147 | Shim, half shaft gear |
Загрузка ...
|
|
| 8 | 300.38.141 | Half shaft gear |
Загрузка ...
|
|
| 9 | 300.38.143 | Planet gear shaft |
Загрузка ...
|
|
| 10 | 300.38.148 | Differential cover |
Загрузка ...
|
|
| 11 | 300.38.144 | Fixing bolt for planet shaft |
Загрузка ...
|
|
| 12 | 300.38.146 | Lock piece |
Загрузка ...
|
|
| 13 | 300.38.142 | Planet gear |
Загрузка ...
|
|
| 14 | 300.38.145 | Planet gear shim |
Загрузка ...
|
|
| 15 | GB/T297-1994-30307 | Tapered roller bearing 30307 |
Загрузка ...
|
|
| 16 | 200.38.104 | Adjusting shims,spiral bevel pinior |
Загрузка ...
|
|
| 17 | 300.38.135 | Bearing seat,spiral bevel pinion |
Загрузка ...
|
|
| 18 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 19 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 20 | GB/T297-1994-30207 | Tapered roller bearing 30207 |
Загрузка ...
|
|
| 21 | 300.38.134 | Short spacer sleeve |
Загрузка ...
|
|
| 22 | 200.38.145 | Oil slinger |
Загрузка ...
|
|
| 23 | 200.38.134 | Lock piece |
Загрузка ...
|
|
| 24 | 200.38.130 | Lock nut |
Загрузка ...
|
|
| 25 | 200.38.131 | Lock washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
