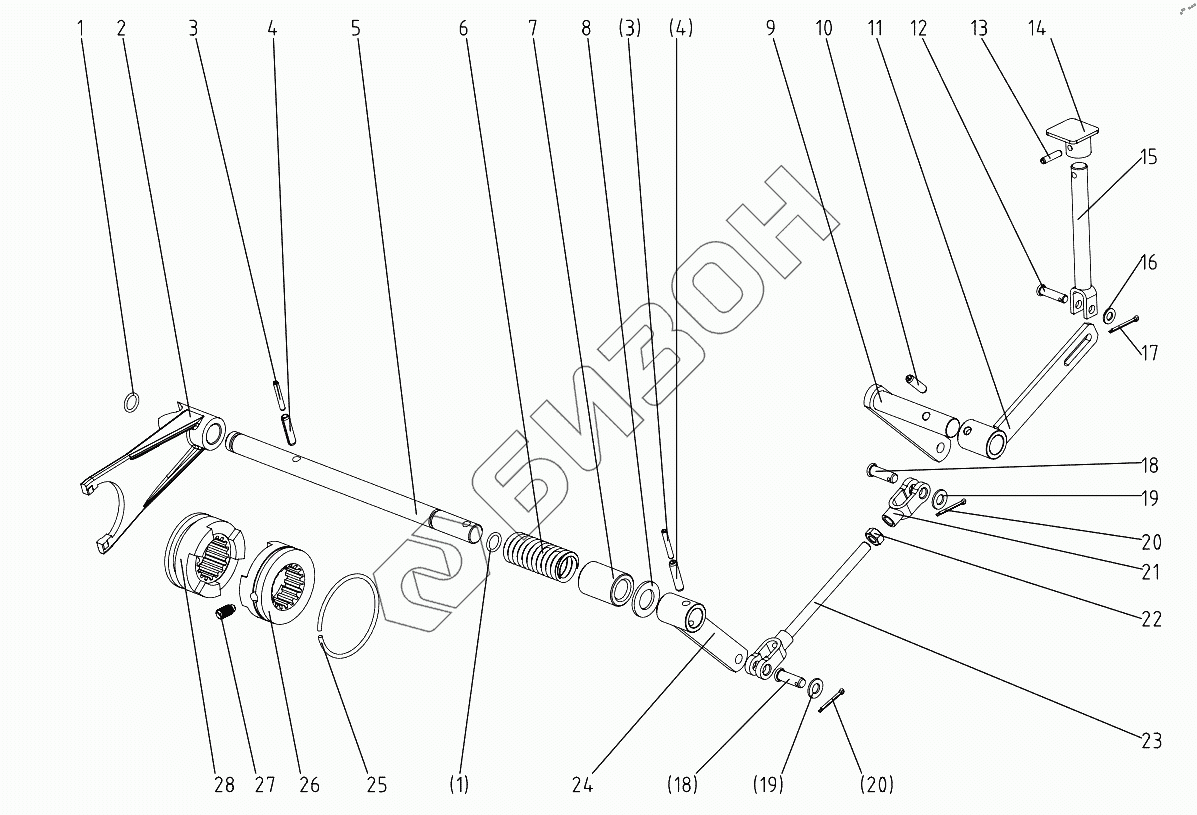

Графический каталог запасных частей к технике: DongFeng 404G2. Differential Lock
1
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 |
Загрузка ...
|
|
| 2 | 300.38.154A | Shift fork |
Загрузка ...
|
|
| 3 | GB/T879.4-2000-5x35 | Slotted spring pin 5x35 |
Загрузка ...
|
|
| 4 | GB/T879.4-2000-8x35 | Slotted spring pin 8x35 |
Загрузка ...
|
|
| 5 | 404G2-6F.38.121 | Shift fork shaft |
Загрузка ...
|
|
| 6 | 200.38.151-1 | Spring |
Загрузка ...
|
|
| 7 | 300.38.152-1 | Sleeve |
Загрузка ...
|
|
| 8 | GB/T97.1-2002-20 | Plain washer 20 |
Загрузка ...
|
|
| 9 | 404G2-6F.38.032 | Spindle weldment |
Загрузка ...
|
|
| 10 | GB/T879.1-2000-8x30 | Slotted spring pin 8x30 |
Загрузка ...
|
|
| 11 | 404G2-6F.38.031-1 | junction plate |
Загрузка ...
|
|
| 12 | GB/T882-1986-B8x24 | Clevis pin with head B8x24 |
Загрузка ...
|
|
| 13 | GB/T879.4-2000-6x26 | Slotted spring pin 6x26 |
Загрузка ...
|
|
| 14 | 304G2-6.38.025 | Pedal |
Загрузка ...
|
|
| 15 | 304G2-6.38.023 | Differential lock pedal lever |
Загрузка ...
|
|
| 16 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 17 | GB/T91-2000-2x20 | Split pin 2x20 |
Загрузка ...
|
|
| 18 | GB/T882-1986-B10x30 | Clevis pin with head B10x30 |
Загрузка ...
|
|
| 19 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 20 | GB/T91-2000-3.2x24 | Split pin 3.2x24 |
Загрузка ...
|
|
| 21 | 254G2.43.102 | Draw rod fork |
Загрузка ...
|
|
| 22 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 23 | 404G2-6F.38.033 | Differential lock pull rod |
Загрузка ...
|
|
| 24 | 404G2-6F.38.034 | Differential lock swinging arm |
Загрузка ...
|
|
| 25 | GB/T3081-1982--1.4x260 | Galvanized steel wire-1.40x260 |
Загрузка ...
|
|
| 26 | 300.38.170-1 | Right splicing sleeve |
Загрузка ...
|
|
| 27 | 300.38.178 | Set screw with dog point |
Загрузка ...
|
|
| 28 | 300.38.169 | Left splicing sleeve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
