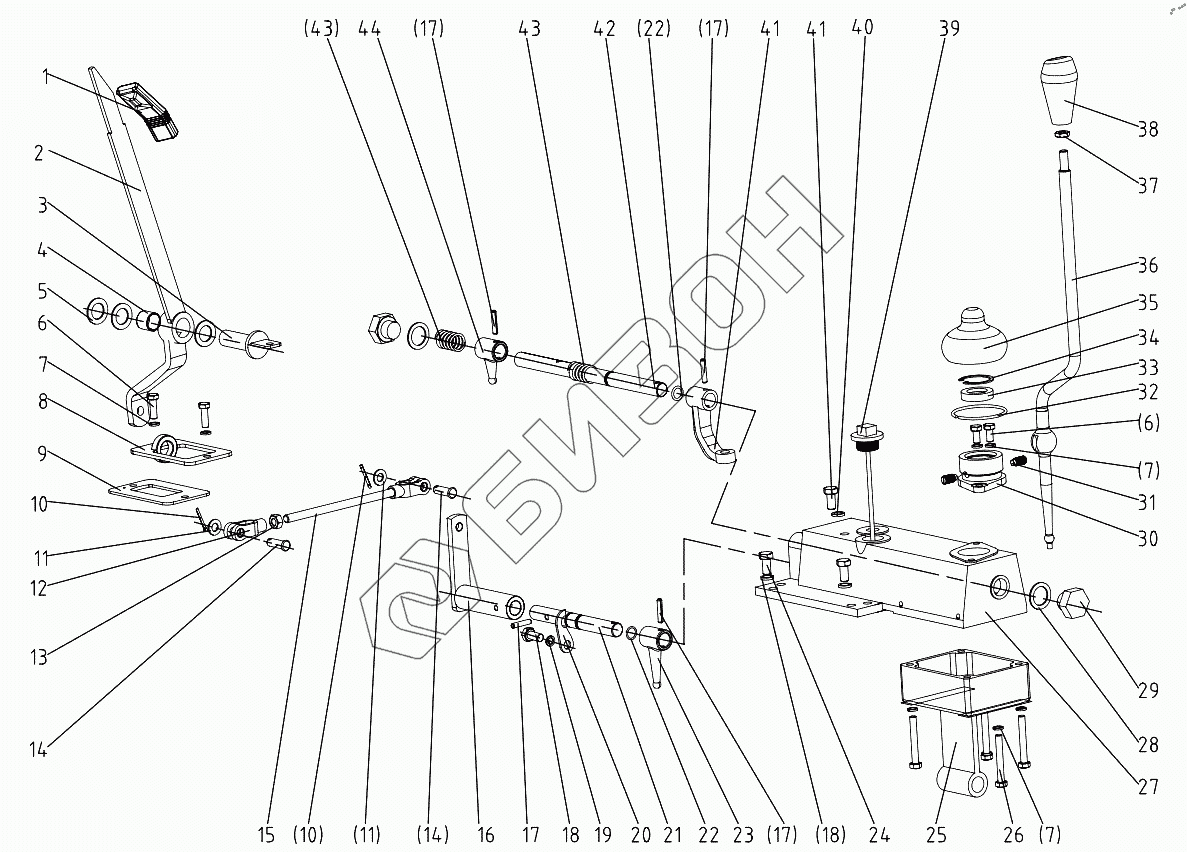

Графический каталог запасных частей к технике: DongFeng 404G2. Operation Mechanism System
1
2
2
3
4
5
6
6
7
7
7
8
9
10
10
11
11
12
13
14
14
15
16
17
17
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 254G3.37.211 | Handle |
Загрузка ...
|
|
| 2 | 404G2-6F.38.041-1 | Range gear shift lever |
Загрузка ...
|
|
| 2 | 404G2-6F.38.041A | Range gear shift lever |
Загрузка ...
|
|
| 3 | 504G3-3.51.041 | Fixed axis(1) |
Загрузка ...
|
|
| 4 | 504G3.55.218 | Sleeve(20x20) |
Загрузка ...
|
|
| 5 | 504G3-3.51.161 | Nylon washer |
Загрузка ...
|
|
| 6 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 7 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 8 | 504G3-3.51.040 | Fixed board(1) |
Загрузка ...
|
|
| 9 | 504G3-3.51.107 | Sealing gasket(4) |
Загрузка ...
|
|
| 10 | GB/T91-2000-3.2x24 | Split pin 3.2x24 |
Загрузка ...
|
|
| 11 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 12 | 254G2.43.102 | Draw rod fork |
Загрузка ...
|
|
| 13 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 14 | GB/T882-1986-B10x30 | Clevis pin with head B10x30 |
Загрузка ...
|
|
| 15 | 404G2-6F.38.043 | Secondary change speed pull rod |
Загрузка ...
|
|
| 16 | 404G2-6F.38.042 | Swinging arm |
Загрузка ...
|
|
| 17 | GB/T879.1-2000-6x30 | Pin 6x30 |
Загрузка ...
|
|
| 18 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 |
Загрузка ...
|
|
| 19 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 20 | 404G2-6F.38.116 | Positioning plate |
Загрузка ...
|
|
| 21 | 404G2-6F.38.111 | Secondary change speed swinging axis |
Загрузка ...
|
|
| 22 | GB/T3452.1-1992-13.2x2.65 | O-ring seal 13.2x2.65 |
Загрузка ...
|
|
| 23 | 404G2-6F.38.112 | Secondary shift shifting block |
Загрузка ...
|
|
| 24 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 25 | 404G2-6F.38.118 | Side-control Underneath cover |
Загрузка ...
|
|
| 26 | GB/T5782-2000-M8x60 | Bolt М8 X 60 |
Загрузка ...
|
|
| 27 | 404G2-6F.38.113 | Side-control above cover |
Загрузка ...
|
|
| 28 | JB-FT-CU-22 | Combination washer 22 |
Загрузка ...
|
|
| 29 | 404-11.38C.107 | Plug hex.head bolt |
Загрузка ...
|
|
| 30 | 404-11.38C.115 | Gear-shift lever base |
Загрузка ...
|
|
| 31 | GB/T75-1985-M8x14 | Screw M8x14 |
Загрузка ...
|
|
| 32 | GB/T3081-1982--1.4x260 | Galvanized steel wire-1.40x260 |
Загрузка ...
|
|
| 33 | 404-11.38C.117 | Nylon base |
Загрузка ...
|
|
| 34 | GB/T893.1-1986-40 | Circlip for hole 40 |
Загрузка ...
|
|
| 35 | 300.37.188 | Dust boot |
Загрузка ...
|
|
| 36 | 404G2-6F.38.114 | Gear-shift lever |
Загрузка ...
|
|
| 36 | 404G2-6F.38.114A | Gear-shift lever |
Загрузка ...
|
|
| 37 | GB/T6172.1-2000-M10 | Thin hex. nut M10 |
Загрузка ...
|
|
| 38 | 404G2-6F.38.117 | Handle |
Загрузка ...
|
|
| 39 | 404G2-6F.38.016 | Dipstick |
Загрузка ...
|
|
| 40 | JB-FT-CU-12 | Combined seal washer 12 |
Загрузка ...
|
|
| 41 | GB/T5786-2000-M12x1.25x16 | Hex.head bolt M12x1.25x16 |
Загрузка ...
|
|
| 42 | 404G2-6F.38.120 | Outside shifting block |
Загрузка ...
|
|
| 43 | 404G2-6F.38.115 | Shifting lever |
Загрузка ...
|
|
| 44 | 404-11.38C.105 | Spring |
Загрузка ...
|
|
| 45 | 404G2-6F.38.119 | Inner control shifting block |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
