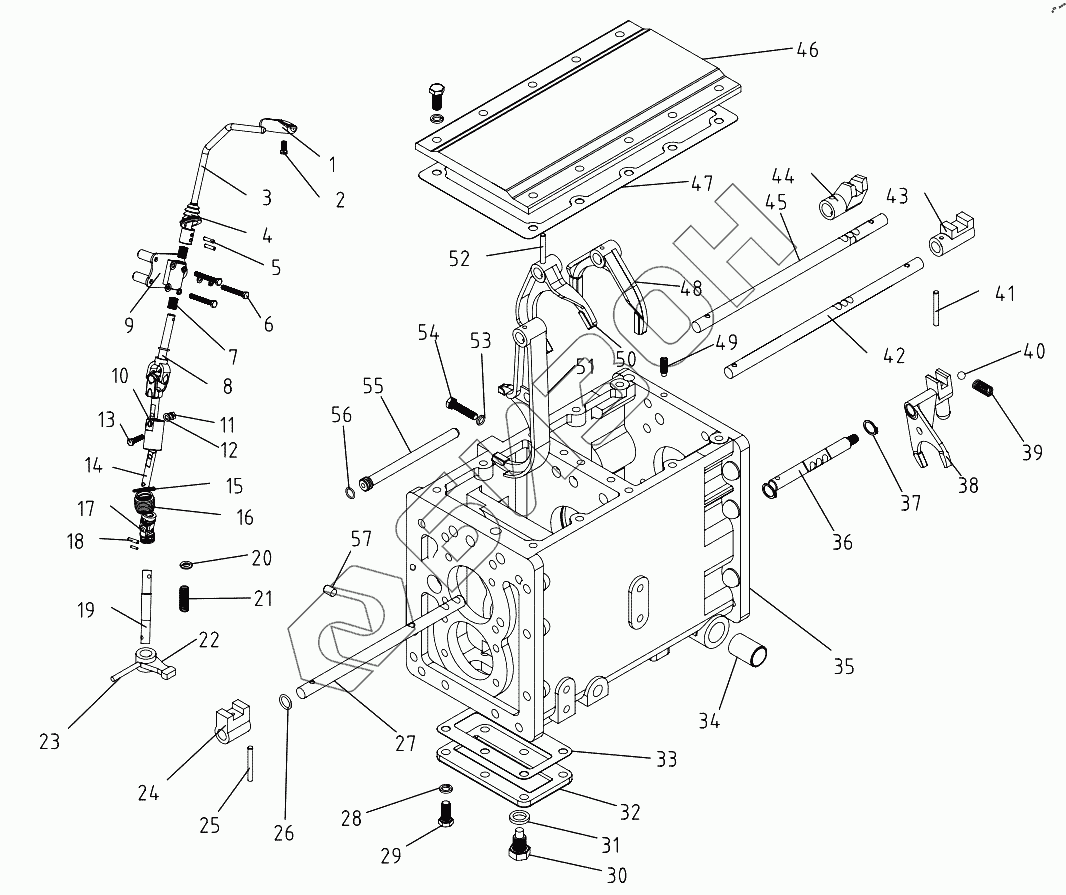

Графический каталог запасных частей к технике: DongFeng 404G2. Gearbox (A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.29.020 | Shift level handle |
Загрузка ...
|
|
| 2 | GB/T 845-1985-ST4.2x13 | Bolt ST4.2x13 |
Загрузка ...
|
|
| 3 | 504G3-E.29.019 | Shift level |
Загрузка ...
|
|
| 4 | 504G3.29.131 | Dust cap |
Загрузка ...
|
|
| 5 | GB/T879.1-2000- (6+4)x26 | Slotted spring pin (6+4)x26 |
Загрузка ...
|
|
| 6 | GB/T5783-2000-M8x60 | Hex. head bolt M8x60 |
Загрузка ...
|
|
| 7 | JB/T7918-1997-K15x19x17 | Needle roller bearing K15x19x17 |
Загрузка ...
|
|
| 8 | 404G2-6F.37.016 | Gimbal |
Загрузка ...
|
|
| 9 | 404G2-6F.37.017 | Automotive frame |
Загрузка ...
|
|
| 10 | 404G2-6F.37.125 | Adjusting plate |
Загрузка ...
|
|
| 11 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 12 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 13 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 |
Загрузка ...
|
|
| 14 | 404G2-6F.37.122 | Joint shaft |
Загрузка ...
|
|
| 15 | 504G3.29.112 | Circlip for shaft 28 |
Загрузка ...
|
|
| 16 | 504G3.29.127 | Safety cover |
Загрузка ...
|
|
| 17 | 504G3.29.015 | Gimbal |
Загрузка ...
|
|
| 18 | GB/T879.1-2000- (6+4)x28 | Slotted spring pin (6+4)x28 |
Загрузка ...
|
|
| 19 | 404G2-6F.37.121 | Joint shaft |
Загрузка ...
|
|
| 20 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 21 | 304G2.37.118-1 | Pressure spring |
Загрузка ...
|
|
| 22 | 304G2.37.120 | Sliding lever |
Загрузка ...
|
|
| 23 | GB/T879.1-2000- (6+4)x30 | Slotted spring pin |
Загрузка ...
|
|
| 24 | 304G2.37.128 | Patrol sliding block |
Загрузка ...
|
|
| 25 | GB/T879.1-2000-5x32 | Slotted spring pin 5x32 |
Загрузка ...
|
|
| 26 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 |
Загрузка ...
|
|
| 27 | 304G2.37.129 | Patrol fork shaft |
Загрузка ...
|
|
| 28 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 29 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 30 | 200.38.024 | Oil drain plug |
Загрузка ...
|
|
| 31 | JB-FT-CU-16 | Copper washer 16 |
Загрузка ...
|
|
| 32 | 300.37.150 | Bottom cover |
Загрузка ...
|
|
| 33 | 300.37.151 | Paper gasket |
Загрузка ...
|
|
| 34 | 200.38.144-3 | Bush |
Загрузка ...
|
|
| 35 | 404G2-6F.37.110 | Gearbox housing |
Загрузка ...
|
|
| 36 | 404G2-6F.37.105 | Range gear shift fork shaft |
Загрузка ...
|
|
| 37 | GB/T894.1-1986-15 | Circlip for shaft 15 |
Загрузка ...
|
|
| 38 | 404G2-6F.37.103 | Shifting fork high - low speed range |
Загрузка ...
|
|
| 39 | 200.37.127-1 | Shift fork positioning spring |
Загрузка ...
|
|
| 40 | GB/T308-2002-9.5 | Steel ball 9.5 |
Загрузка ...
|
|
| 41 | GB/T879.4-2000-6x24 | Slotted spring pin 6x24 |
Загрузка ...
|
|
| 42 | 404G2-6F.37.106 | Shaft, - shift fork |
Загрузка ...
|
|
| 43 | 404G2-6F.37.102 | Intermediate Sliding block |
Загрузка ...
|
|
| 44 | 404G2-6F.37.101 | Right Sliding block |
Загрузка ...
|
|
| 45 | 404G2-6F.37.107 | Shaft, - shift fork |
Загрузка ...
|
|
| 46 | 304G2.37.103 | Gearbox cover |
Загрузка ...
|
|
| 47 | 304G2.37.102 | Paper gasket , gearbox cover |
Загрузка ...
|
|
| 48 | 304G2.37.114 | I-II Fork |
Загрузка ...
|
|
| 49 | GB/T75-1985-M8x30 | Blot M8x30 |
Загрузка ...
|
|
| 50 | 304G2.37.112 | III-IV Fork |
Загрузка ...
|
|
| 51 | 304G2.37.130 | Patrol fork |
Загрузка ...
|
|
| 52 | GB/T879.1-2000-5x26 | Slotted spring pin 5x26 |
Загрузка ...
|
|
| 53 | JB-FT-CU-12 | Combined seal washer 12 |
Загрузка ...
|
|
| 54 | GB/T5783-2000-M12x25 | Hex. head bolt M12x25 |
Загрузка ...
|
|
| 55 | 304G2.37.155 | Patrol fork middle shaft |
Загрузка ...
|
|
| 56 | GB/T3452.1-1992-11.2x2.65 | O-ring seal 11.2x2.65 |
Загрузка ...
|
|
| 57 | 450.37.102 | Mutual locking plunger |
Загрузка ...
|
