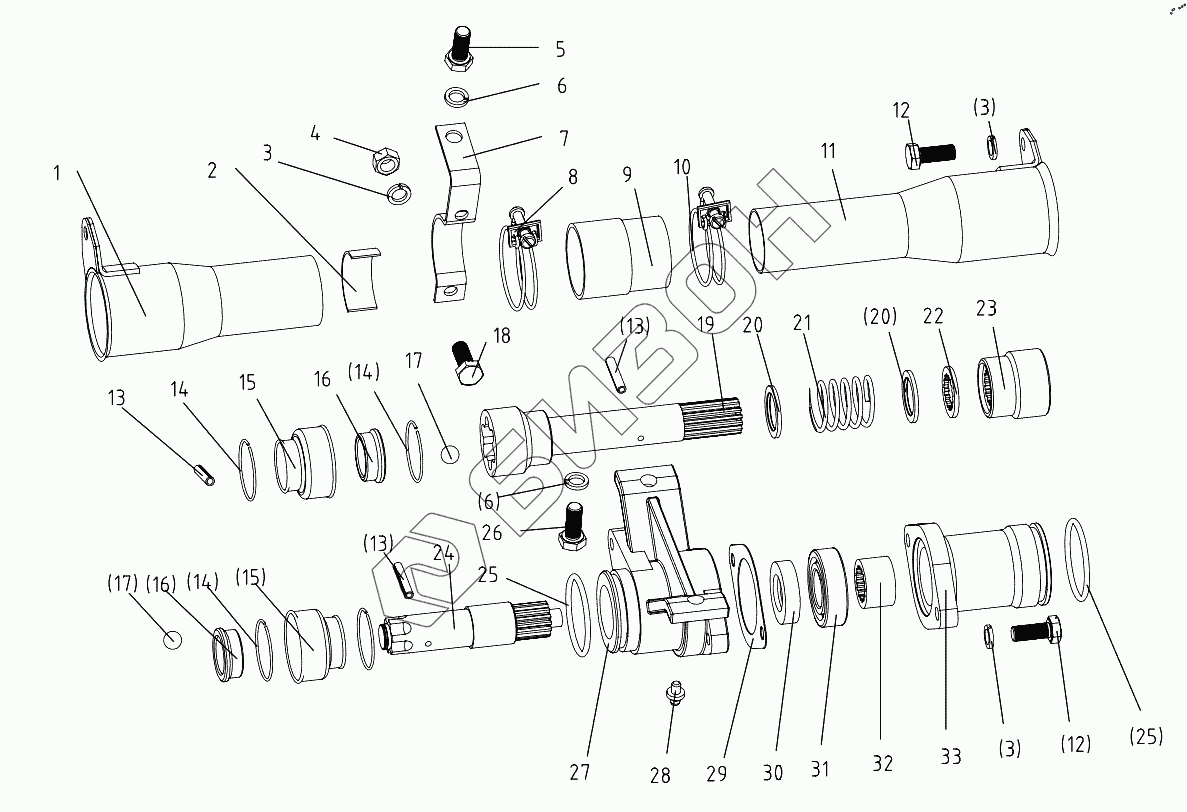

Графический каталог запасных частей к технике: DongFeng 404G2. Transmission shaft
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
12
13
13
13
14
14
14
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 404G2.36.012 | Front housing |
Загрузка ...
|
|
| 2 | 304.36.114 | Rubber pad |
Загрузка ...
|
|
| 3 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 4 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 5 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 |
Загрузка ...
|
|
| 6 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 7 | 254D.36.104 | Sleeve ring |
Загрузка ...
|
|
| 8 | 304.36.014 | Hoop 53 |
Загрузка ...
|
|
| 9 | 304.36.103 | Seal sleeve |
Загрузка ...
|
|
| 10 | 304.36.015 | Hoop 48 |
Загрузка ...
|
|
| 11 | 354G2.36.012 | Rear housing |
Загрузка ...
|
|
| 12 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 13 | GB/T879.1-2000-4x30 | Slotted spring pin 4x30 |
Загрузка ...
|
|
| 14 | GB/T343-1994-I-1.4 | Steel wire I-1.4 |
Загрузка ...
|
|
| 15 | 304.36.108 | Rubber cover |
Загрузка ...
|
|
| 16 | 304.36.101 | Support sleeve |
Загрузка ...
|
|
| 17 | GB/T308-2002-9 | Steel ball dia.9 |
Загрузка ...
|
|
| 18 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 19 | 404G2.36.011 | Transmission shaft |
Загрузка ...
|
|
| 20 | 304.36.104 | Blocking ring (2) |
Загрузка ...
|
|
| 21 | 304.36.105 | Spring |
Загрузка ...
|
|
| 22 | 304.36.106 | Seal blocking ring |
Загрузка ...
|
|
| 23 | 304.36.107 | Rear connecting-sleeve |
Загрузка ...
|
|
| 24 | 304G2.36.102 | Rear mid-shaft |
Загрузка ...
|
|
| 25 | GB/T3452.1-1992-48.7x3.55 | O-ring seal 48.7x3.55 |
Загрузка ...
|
|
| 26 | GB/T5783-2000-M10x25 | Hex. head bolt M10x25 |
Загрузка ...
|
|
| 27 | 304.36.109 | Mid-shaft seat |
Загрузка ...
|
|
| 28 | JB/T7940.1-1995-M10x1 | Grease cup M10x1 |
Загрузка ...
|
|
| 29 | 304.36.110 | Paper gasket |
Загрузка ...
|
|
| 30 | HG4-692-67-PG25x42x10 | Oil seal PG25x42x10 |
Загрузка ...
|
|
| 31 | GB/T276-1994-6205-Z | Ball bearing with shields 6205-Z |
Загрузка ...
|
|
| 32 | 304.36.113 | Connecting sleeve |
Загрузка ...
|
|
| 33 | 304G2.36.101 | Mid-shaft housing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
