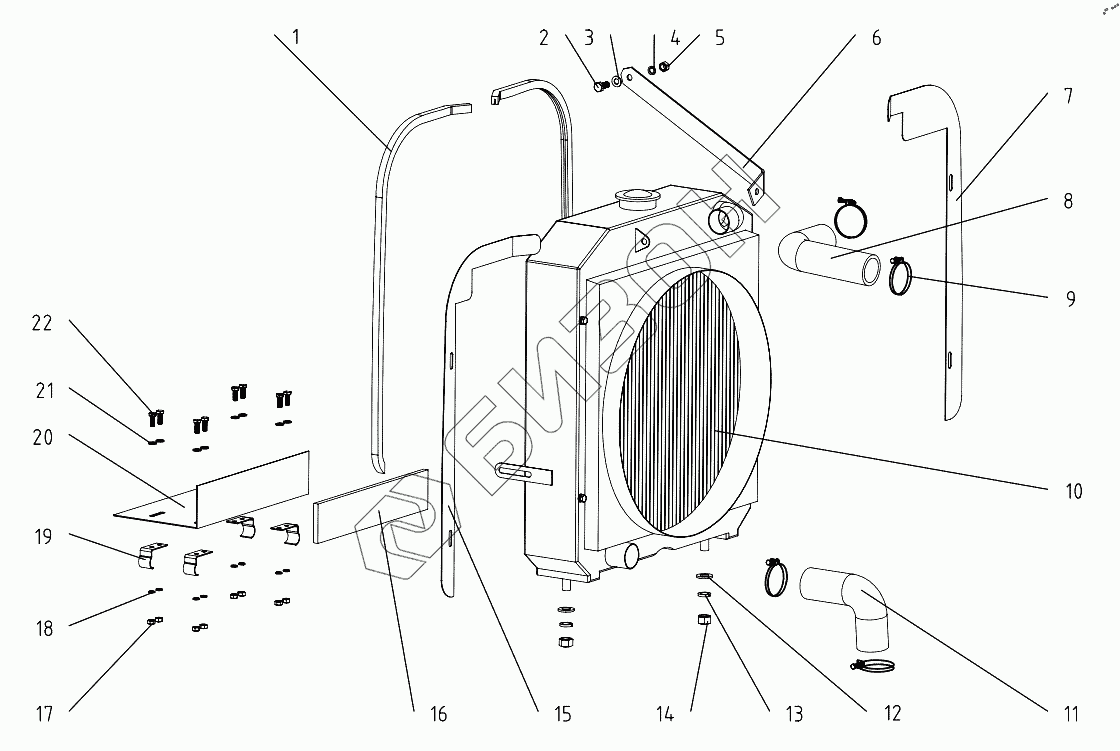

Графический каталог запасных частей к технике: DongFeng 404G2. Radiator
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 550-1.51.101 | Airproof piece |
Загрузка ...
|
|
| 2 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 4 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 5 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 6 | 404G2.13.101 | Supporting rod, radiator |
Загрузка ...
|
|
| 7 | 404G2-6E.13.104 | Right shield board, radi |
Загрузка ...
|
|
| 8 | 304G2-6E.13.101 | Upper water hose |
Загрузка ...
|
|
| 9 | JB/T8870-1999-2A | Hose clamp 2A |
Загрузка ...
|
|
| 10 | 404G2-6E.13.011 | Radiator |
Загрузка ...
|
|
| 11 | 404G2-6E.13.102 | Lower water pipe hose |
Загрузка ...
|
|
| 12 | GB/T97.1-2002-12 | Plain washer 12 |
Загрузка ...
|
|
| 13 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 14 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 15 | 404G2-6E.13.103 | Left shield board, radiat |
Загрузка ...
|
|
| 16 | 304G2-6E.13.103 | rubber pad |
Загрузка ...
|
|
| 17 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 18 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 19 | 304G2-6E.13.105 | Spring piece |
Загрузка ...
|
|
| 20 | 304G2-6E.13.108 | Down shield board, radiator |
Загрузка ...
|
|
| 21 | GB/T96.1-2002-M6 | Plain washer 6 |
Загрузка ...
|
|
| 22 | GB/T5783-2000-M6x16 | Hex.head bolt M6x16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
