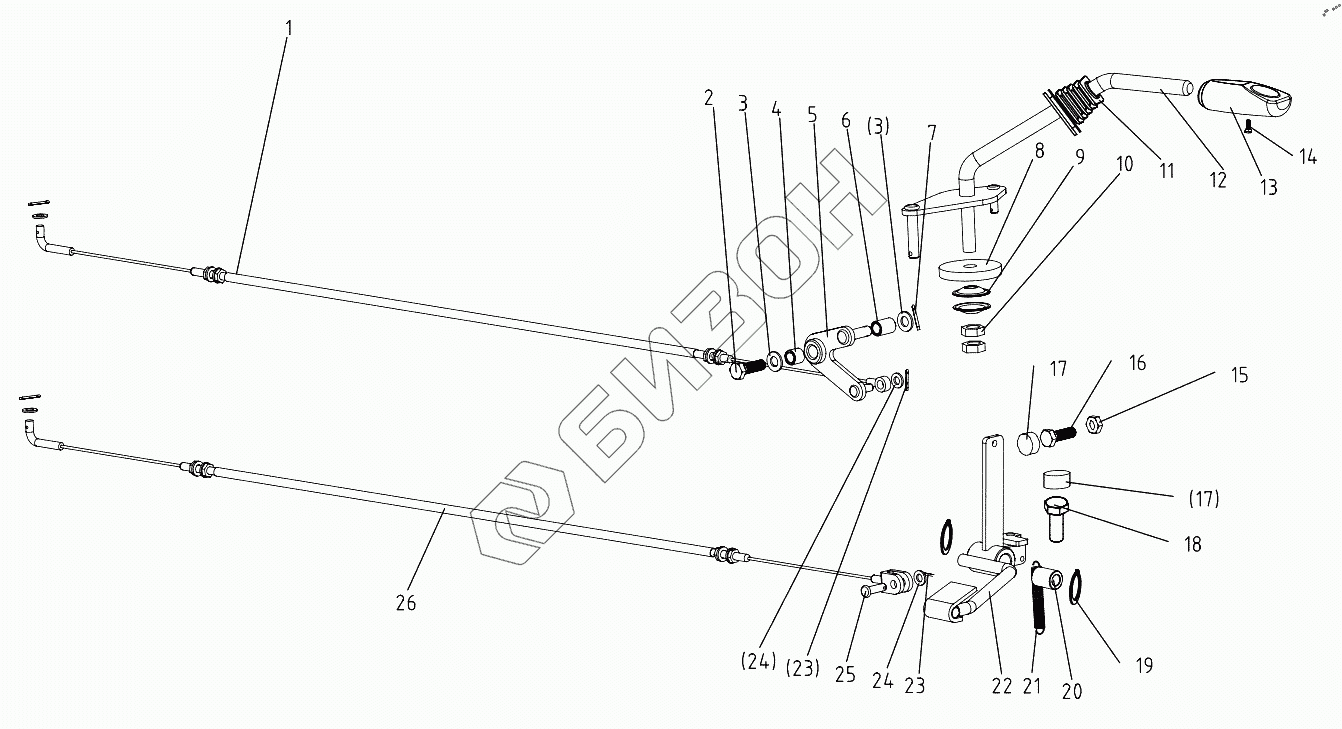

Графический каталог запасных частей к технике: DongFeng 404G2. Throffle Control Mechanism
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 404G2-6F.20.014 | Hand throttle wire |
Загрузка ...
|
|
| 2 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 4 | 504G3.20.104 | Bush |
Загрузка ...
|
|
| 5 | 504G3.20.021 | Connect board |
Загрузка ...
|
|
| 6 | 504G3.20.115 | Thimble |
Загрузка ...
|
|
| 7 | GB/T91-2000-2x14 | Cotter 2x14 |
Загрузка ...
|
|
| 8 | 504G3.20.102 | Friction lining |
Загрузка ...
|
|
| 9 | 504G3.20.105 | Acetabuliform mat |
Загрузка ...
|
|
| 10 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 11 | 504G3.20.101 | Rubber boot |
Загрузка ...
|
|
| 12 | 504G3.20.012 | Operating lever, Hand throttle |
Загрузка ...
|
|
| 13 | 504G3.20.011 | Handle |
Загрузка ...
|
|
| 14 | GB/T 845-1985-ST4.2x13 | Bolt ST4.2x13 |
Загрузка ...
|
|
| 15 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 16 | GB/T5783-2000-M10x45 | Hex. head bolt M10x45 |
Загрузка ...
|
|
| 17 | 504G3.21.103 | Rubber blanket |
Загрузка ...
|
|
| 18 | GB/T5782-2000-M10x65 | Hex. head bolt M10x65 |
Загрузка ...
|
|
| 19 | GB/T894.1-1986-15 | Circlip for shaft 15 |
Загрузка ...
|
|
| 20 | 254G3.40.134 | Bush |
Загрузка ...
|
|
| 21 | 504G3-3.20.101-1 | Return spring |
Загрузка ...
|
|
| 22 | 504G3-E.20.011-1 | Foot throttle lever |
Загрузка ...
|
|
| 23 | GB/T91-2000-1.6x12 | Split pin 1.6x12 |
Загрузка ...
|
|
| 24 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 25 | GB/T882-1986-B6x20 | Clevis pin with head B6x20 |
Загрузка ...
|
|
| 26 | 404G2-E.20.015 | Foot throttle wire |
Загрузка ...
|
