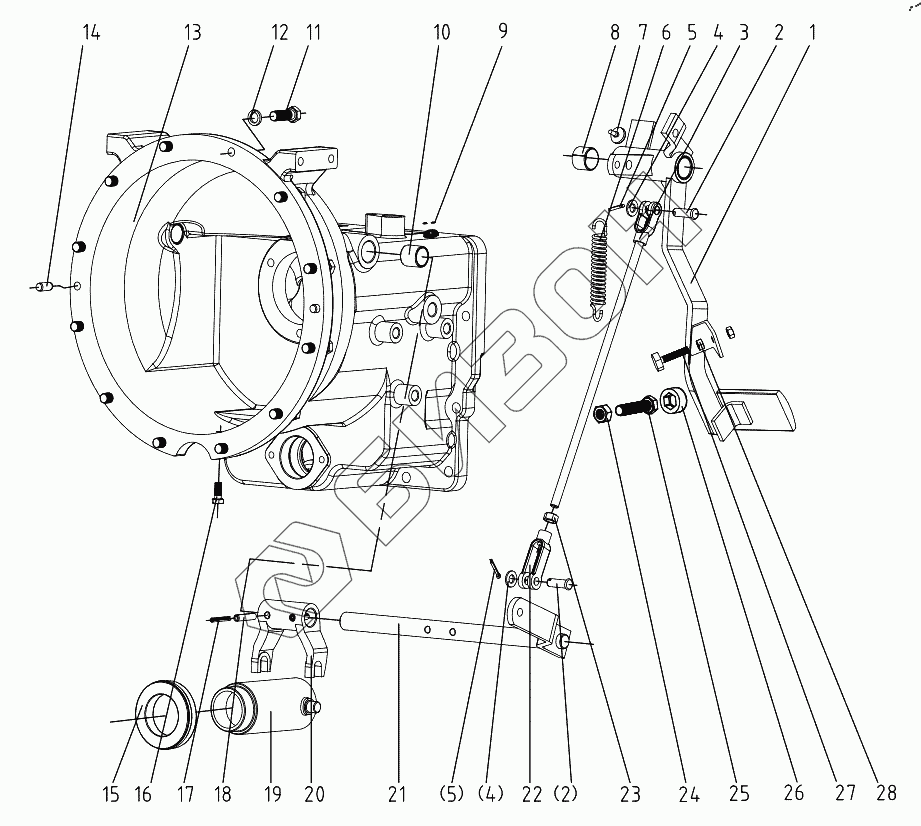

Графический каталог запасных частей к технике: DongFeng 504G3. Clutch (A) 504G3.21.001
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.21.021-1 | Clutch pedal |
Загрузка ...
|
|
| 2 | GB/T882-1986-B10x30 | Clevis pin with head B10x30 |
Загрузка ...
|
|
| 3 | 504G3.21.014 | Release pull- rod |
Загрузка ...
|
|
| 4 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 5 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 6 | 504G3.43.103-1 | Return spring |
Загрузка ...
|
|
| 7 | 504G3.43.101 | Rubber plug |
Загрузка ...
|
|
| 8 | 504G3.43.135 | Bush(2520) |
Загрузка ...
|
|
| 9 | JB-FT-CU-12 | Combined seal washer 12 |
Загрузка ...
|
|
| 10 | 504G3.21.111 | Sleeve,clutch shaft |
Загрузка ...
|
|
| 11 | GB/T5783-2000-M10x40 | Hex. head bolt M10x40 |
Загрузка ...
|
|
| 12 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 13 | 504G3.21.101-1 | Clutch case |
Загрузка ...
|
|
| 14 | GB/T119.2-2000-B10x22 | Parallel pin B10x22 |
Загрузка ...
|
|
| 15 | 996911K39-5 | Release bearing |
Загрузка ...
|
|
| 16 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 17 | GB/T879-2000-5x35 | Slotted spring pin 5x35 |
Загрузка ...
|
|
| 18 | GB/T879-2000-8 x 35 | Slotted spring pin 8x35 |
Загрузка ...
|
|
| 19 | 504G3.21.102 | Release bearing seat |
Загрузка ...
|
|
| 20 | 304G2.21.104 | Release fork |
Загрузка ...
|
|
| 21 | 504G3.21.013 | Release shaft, clutch |
Загрузка ...
|
|
| 22 | 300.21A.148 | Rod clevis |
Загрузка ...
|
|
| 23 | GB/T6171-2000-M 10x1 | Fine thread hex. nut M10x 1 |
Загрузка ...
|
|
| 24 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 25 | GB/T5783-2000-M10x45 | Hex. head bolt M10x45 |
Загрузка ...
|
|
| 26 | 504G3.21.103 | Rubber blanket |
Загрузка ...
|
|
| 27 | 300.21C.133 | Adjusting bolt |
Загрузка ...
|
|
| 28 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
