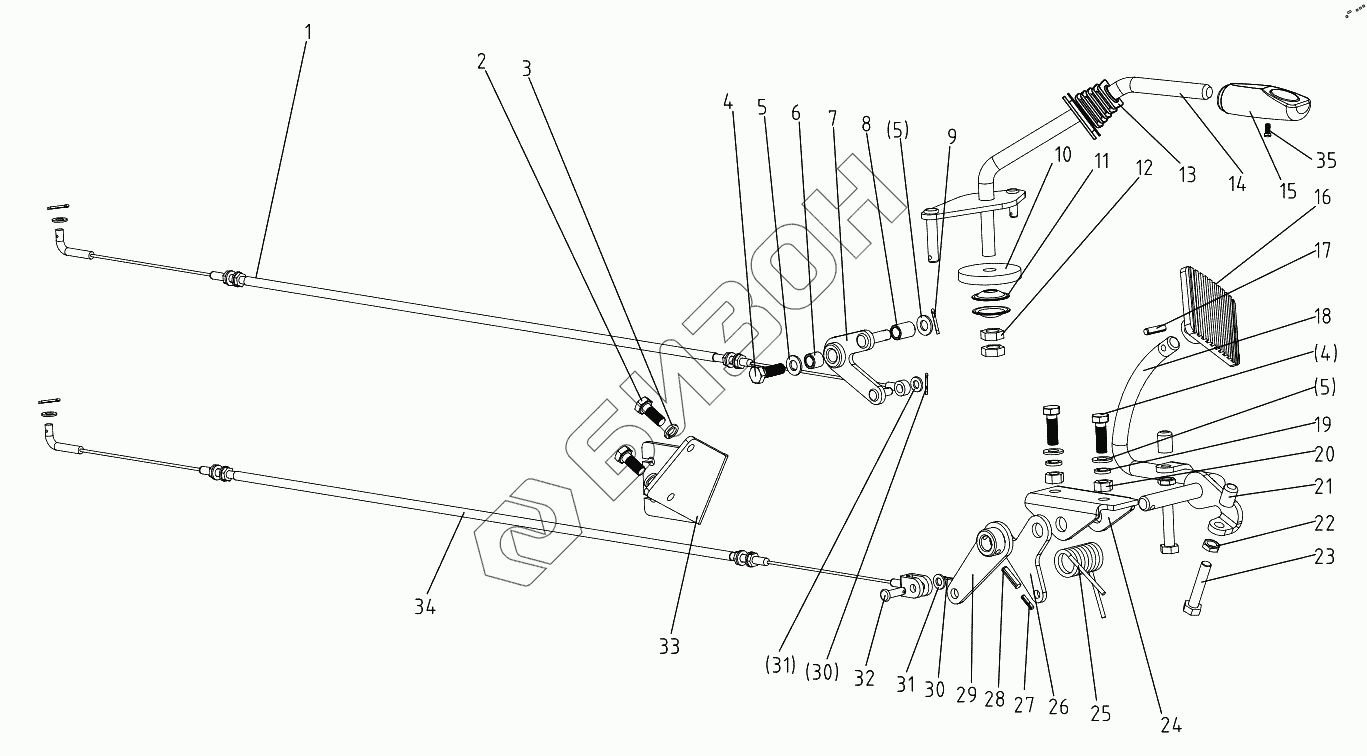

Графический каталог запасных частей к технике: DongFeng 504G3. Throffle Control Mechanism 504G3.20.001
1
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.20.014A | Hand throttle wire |
Загрузка ...
|
|
| 1 | 504G3.20.014 | Hand throttle wire |
Загрузка ...
|
|
| 2 | GB/T5783-2000-M6x20 | Hex.head bolt M6x20 |
Загрузка ...
|
|
| 3 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 4 | GB/T5783-2000-8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 5 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 6 | 504G3.20.104 | Bush |
Загрузка ...
|
|
| 7 | 504G3.20.021 | Connect board |
Загрузка ...
|
|
| 8 | 504G3.20.115 | Thimble |
Загрузка ...
|
|
| 9 | GB/T91-2000-2x14 | Cotter 2x14 |
Загрузка ...
|
|
| 10 | 504G3.20.102 | Friction lining |
Загрузка ...
|
|
| 11 | 504G3.20.105 | Acetabuliform mat |
Загрузка ...
|
|
| 12 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 13 | 504G3.20.101 | Rubber boot |
Загрузка ...
|
|
| 14 | 504G3.20.012 | Operating lever, Hand throttle |
Загрузка ...
|
|
| 15 | 504G3.20.011 | Handle |
Загрузка ...
|
|
| 16 | 550.20.104-1 | Foot throttle pedal |
Загрузка ...
|
|
| 17 | GB/T879.4-2000-5x20 | Slotted spring pin 5x20 |
Загрузка ...
|
|
| 18 | 550.20.021-1 | Pull-rod, pedal axes |
Загрузка ...
|
|
| 19 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 20 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 21 | 550.20.120-1 | Rubber knot |
Загрузка ...
|
|
| 22 | GB/T6172-2000-M8 | Fine thread hex. nut M8 |
Загрузка ...
|
|
| 23 | GB/T5781-2000-M8x40 | Hex. head bolt M8x40 |
Загрузка ...
|
|
| 24 | 550.20.121-1 | Throttle bracket |
Загрузка ...
|
|
| 25 | 550.20.122-1 | Twist spring |
Загрузка ...
|
|
| 26 | 550.20.123-1 | Rocker, Hand throttle |
Загрузка ...
|
|
| 27 | GB/T879.1-2000-4x22 | Parallel pin 4x22 |
Загрузка ...
|
|
| 28 | GB/T879.1-2000-6x22 | Slotted spring pin 6x22 |
Загрузка ...
|
|
| 29 | 550.20.015-1 | Rocker |
Загрузка ...
|
|
| 30 | GB/T91-2000-1.6x12 | Split pin 1.6x12 |
Загрузка ...
|
|
| 31 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 32 | GB/T882-1986-B6x20 | Clevis pin with head B6x20 |
Загрузка ...
|
|
| 33 | 504G3.20.103 | Support board |
Загрузка ...
|
|
| 33 | 504G3.20.031 | Support board |
Загрузка ...
|
|
| 34 | 504G3.20.015 | Foot throttle wire |
Загрузка ...
|
|
| 34 | 504G3.20.015A | Foot throttle wire |
Загрузка ...
|
|
| 35 | GB/T 845-1985-ST4.2x16 | Bolt ST4.2xl3 |
Загрузка ...
|
