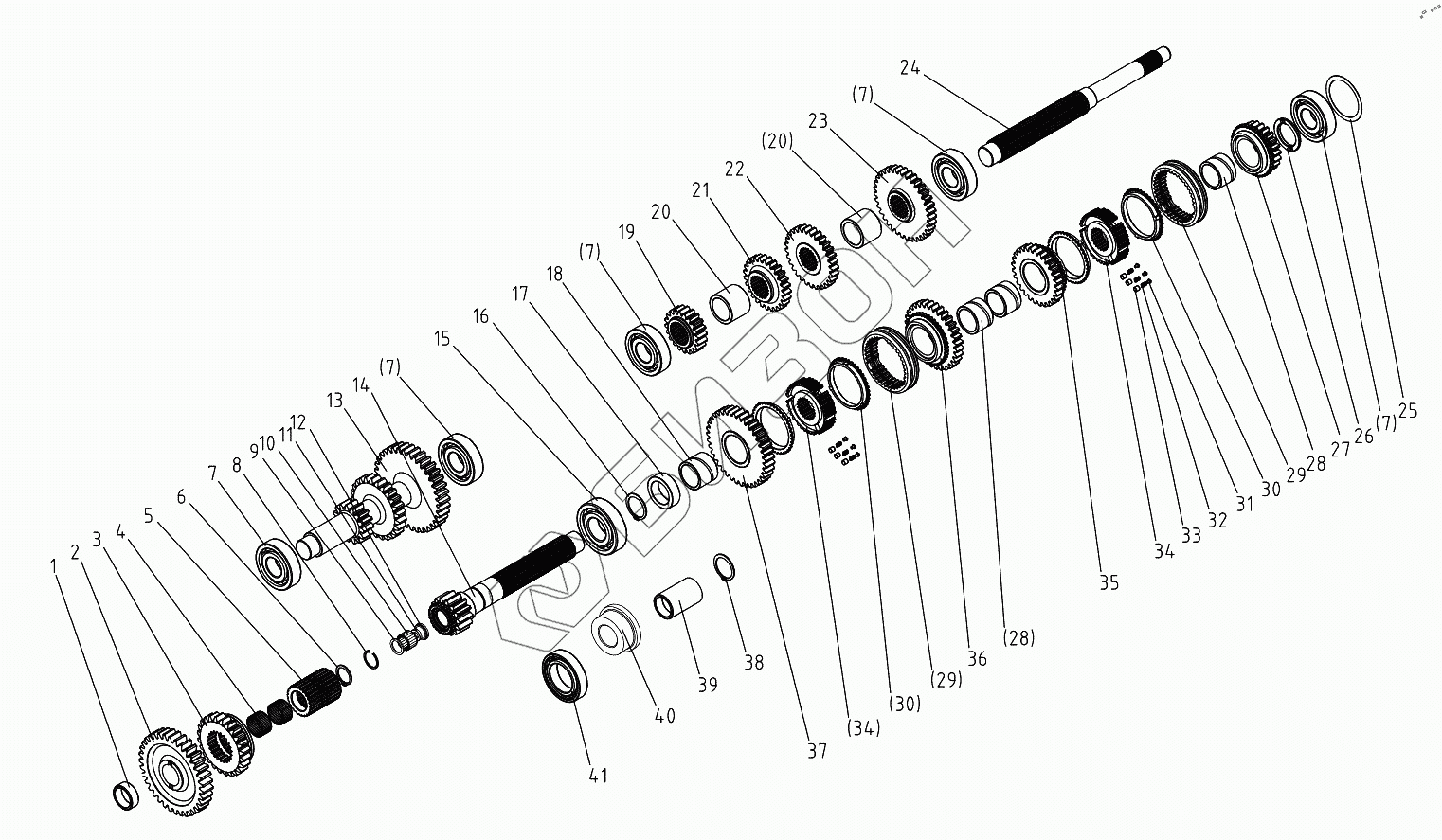

Графический каталог запасных частей к технике: DongFeng 504G3. Gearbox (A) 500G3-2.37.001
1
2
3
4
5
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
28
29
29
30
30
31
32
33
34
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 500G3-2.37.118 | Spacer bush |
Загрузка ...
|
|
| 2 | 504G3.37.116A | Driven gear,low speed |
Загрузка ...
|
|
| 3 | 504G3.37.125A | Sliding gear,secondary change speed |
Загрузка ...
|
|
| 4 | GB/T5846-1986-K30x35x17 | Ball bearing К30x35х17 |
Загрузка ...
|
|
| 5 | 504G3.37.126-1 | Sliding sleeve seat,secondary change sp |
Загрузка ...
|
|
| 6 | 254G3.37.129 | Cirelip for shaft 28 |
Загрузка ...
|
|
| 7 | GB/T276-1994-6306 | Bearing 6306 |
Загрузка ...
|
|
| 8 | 504G3.37.129-1 | Circlip for hole 32 |
Загрузка ...
|
|
| 9 | 504G3.37.232 | Needle retaining ring (1) |
Загрузка ...
|
|
| 10 | 504G3.37.233 | Roller pin of 4.5 |
Загрузка ...
|
|
| 11 | 504G3.37.234 | Retaining ring |
Загрузка ...
|
|
| 12 | 504G3.37.235 | Needle retaining ring (2) |
Загрузка ...
|
|
| 13 | 504G3.37.114A | Counter-gear-shaft |
Загрузка ...
|
|
| 14 | 504G3.37.177 | 2nd shaft |
Загрузка ...
|
|
| 15 | GB/T276-1994-6307 | Ball bearing 6307 |
Загрузка ...
|
|
| 16 | 504G3.37.112 | Circlip for shaft 35 |
Загрузка ...
|
|
| 17 | 504G3.37.111 | Spacer bush |
Загрузка ...
|
|
| 18 | 504G3.37.131 | Long bush |
Загрузка ...
|
|
| 19 | 504G3.37.109 | Driving gear, 1st speed |
Загрузка ...
|
|
| 20 | 504G3.37.106 | Spacer bush |
Загрузка ...
|
|
| 21 | 504G3.37.108 | Driving gear, 2nd speed |
Загрузка ...
|
|
| 22 | 504G3.37.107 | Driving gear, 3rd speed |
Загрузка ...
|
|
| 23 | 504G3.37.105 | Driving gear,4th speed |
Загрузка ...
|
|
| 24 | 504G3.37.104A | Input shaft,main change speed |
Загрузка ...
|
|
| 24 | 504G3.37.104 | Input shaft,main change speed |
Загрузка ...
|
|
| 25 | 504G3.37.145 | Adjust shims |
Загрузка ...
|
|
| 26 | 504G3.37.142 | Spacing ring |
Загрузка ...
|
|
| 27 | 504G3.37.138 | Driven gear,4th speed |
Загрузка ...
|
|
| 28 | 504G3.37.141 | Bush |
Загрузка ...
|
|
| 29 | 550-1.37А.112 | Hub sleeve |
Загрузка ...
|
|
| 30 | 550-1.37А.114 | Cone ring |
Загрузка ...
|
|
| 31 | 550-1.37А.116 | Bracket |
Загрузка ...
|
|
| 32 | 550-1.37А.115 | Spring |
Загрузка ...
|
|
| 33 | 550-1.37А.117 | Pin |
Загрузка ...
|
|
| 34 | 504G3.37.136 | Hub gear |
Загрузка ...
|
|
| 35 | 504G3.37.135 | Driven gear,3rd speed |
Загрузка ...
|
|
| 36 | 504G3.37.134 | Driven gear,2nd speed |
Загрузка ...
|
|
| 37 | 504G3.37.132 | Driven gear,1st speed |
Загрузка ...
|
|
| 38 | 504G3.63.102 | Circlip for shaft 30 |
Загрузка ...
|
|
| 39 | 500G3-2.37.111 | Spacer bush |
Загрузка ...
|
|
| 40 | 500G3-2.37.112 | Bearing seat |
Загрузка ...
|
|
| 41 | GB/T276-1994-6009 | Ball bearing 6009 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
