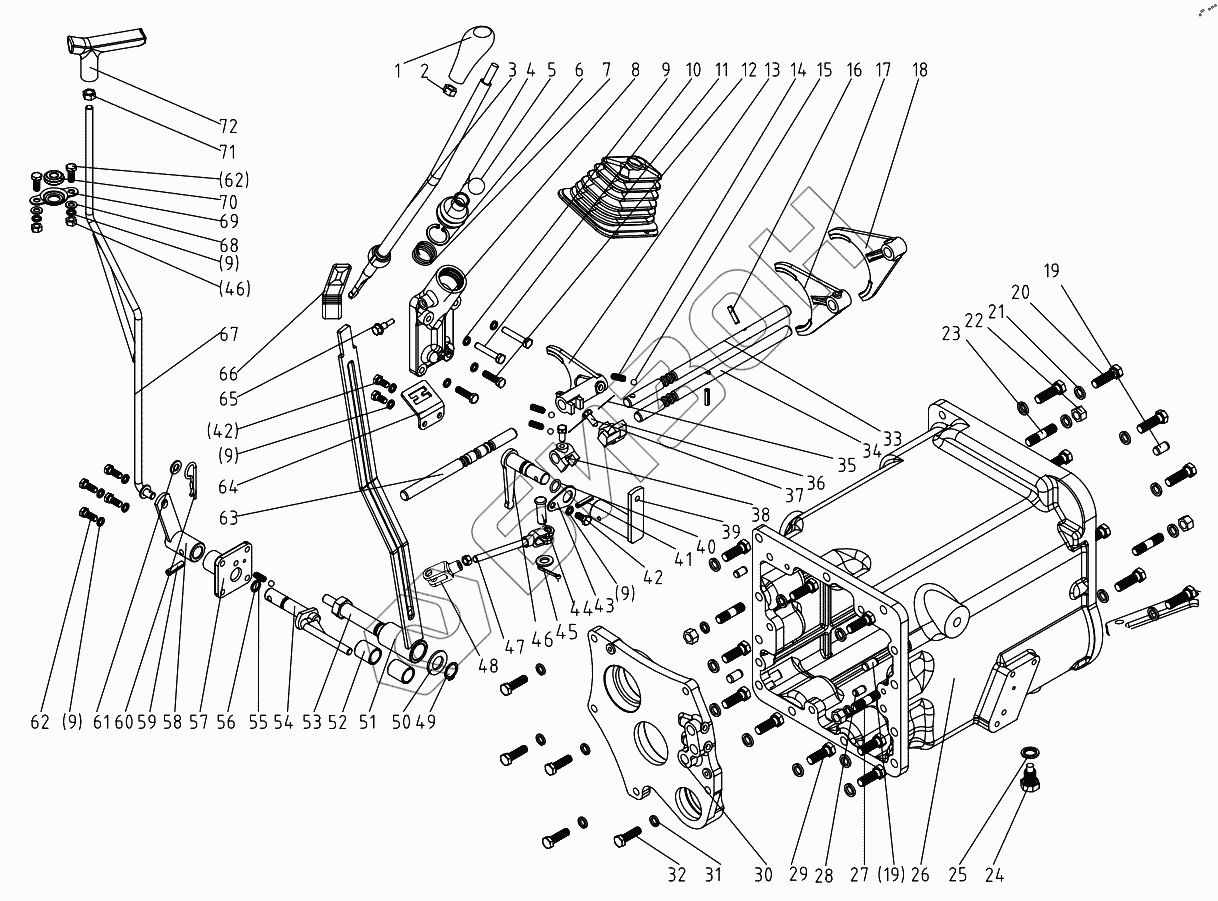

Графический каталог запасных частей к технике: DongFeng 504G3. Gearbox (B) 504G3.37.001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 504G3.37.157 Gear-shift hand lever,main change speed
Загрузка ...
2 GB/T6170-2000-М10 Nut M10
Загрузка ...
3 504G3.37.012 Gear shift lever,main change speed
Загрузка ...
4 254G3.37.152 Dust cap
Загрузка ...
5 GB/T3083-1982-Zd1.5x200 Bethanized wire Zd1.5x200
Загрузка ...
6 GB/T893.1-1986-34 Bead flange 34
Загрузка ...
7 254G3.37.151 Gearlever spring
Загрузка ...
8 504G3.37.153 Seat,mian change speed
Загрузка ...
9 GB/T93-1987-8 Spring lock washer 8
Загрузка ...
10 GB/T5783-2000-M8x45 Hex. head bolt M8x45
Загрузка ...
11 504G3.37.175 Rubber Parts,Gear-shift lever
Загрузка ...
12 GB/T5783-2000-M8x30 Hex. head bolt M8x30
Загрузка ...
13 504G3.37.115 Shift fork,secondary change speed
Загрузка ...
14 254G3.37.163 Positioning spring
Загрузка ...
15 GB/T308-2002-8 Steel ball 8
Загрузка ...
16 GB/T879.4-2000-6x28 Pin 6x28
Загрузка ...
17 504G3.37.149 Shift fork,3rd-4th speed
Загрузка ...
18 504G3.37.133 Shift fork,1st-2nd speed
Загрузка ...
19 GB/T119-2000-B12x20 Round pin В 12x20
Загрузка ...
20 GB/T5783-2000-M12x40 Hex. head bolt M12x40
Загрузка ...
21 GB/T93-1987-12 Spring lock washer 12
Загрузка ...
22 GB/T6170-2000-M12 Hex. nut M12
Загрузка ...
23 GB/T899-1988-AG M12x35 Studs AG M12x35
Загрузка ...
24 200.38.024 Oil drain plug
Загрузка ...
25 JB-FT-CU-16 Copper washer 16
Загрузка ...
26 504G3.37.101 Gearbox housing
Загрузка ...
27 GB/T899-1988-AG М12x30 Studs AG M12x30
Загрузка ...
28 GB/T119-2000-В 10x20 Round pin В 10x20
Загрузка ...
29 GB/T5783-2000- М12x35 Hex. head bolt M12x35
Загрузка ...
30 504G3.37.110 After gearbox partition
Загрузка ...
31 GB/T93-1987-10 Spring lock washer 10
Загрузка ...
32 GB/T5783-2000-M10x35 Hex. head bolt M10x35
Загрузка ...
33 504G3.37.155 Shift fork shaft,1st-2nd speed
Загрузка ...
34 504G3.37.156 Shift fork shaft,3rd-4th speed
Загрузка ...
35 GB/T3083-1982-Zdl.4x350 Galvanized Steel Wire Zdl.4x350
Загрузка ...
36 504G3.37.150 Shift fork head,3rd-4th speed
Загрузка ...
37 254G3.37.146 Attachment screw
Загрузка ...
38 504G3.37.102 Shift fork head,1st-2nd speed
Загрузка ...
39 504G3.37.016-2 Rocker arm,secondary change speed
Загрузка ...
40 GB/T3452.1-1992-15x2.65 O-ring seal 10.6x2.65
Загрузка ...
41 GB/T879.4-2000-6x30 Pin 6x30
Загрузка ...
42 GB/T5783-2000-M8x16 Hex. head bolt M8x16
Загрузка ...
43 504G3.37.168 Baffle
Загрузка ...
44 GB/T882-1986-B10x30 Clevis pin with head B10x30
Загрузка ...
45 GB/T91-2000-3.2x25 Split pin 3.2x25
Загрузка ...
46 504G3.37.015 Driving lever,secondary change speed
Загрузка ...
47 504G3.37.090 Pull rod
Загрузка ...
48 254G2.43.102 Draw rod fork
Загрузка ...
49 GB/T894.1-1986-20 Circlip for shaft 20
Загрузка ...
50 GB/T97.1-2002-20 Plain washer 20
Загрузка ...
51 504G3.37.025 Control lever,secondary change speed
Загрузка ...
52 504G3.43.115 Bush (2030)
Загрузка ...
53 504G3.37.154 Support,secondary change speed
Загрузка ...
54 504G3.37.018 Shifting block,Front wheel drive
Загрузка ...
55 GB/T3452.1-1992-13.2x2.65 O-ring seal 13.2x2.65
Загрузка ...
56 504G3.37.171 Positioning spring,Front wheel drive
Загрузка ...
57 504G3.37.172 Spring support,Front wheel drive
Загрузка ...
58 504G3.37.020 Rocker arm,Front wheel drive
Загрузка ...
59 GB/T879.4-2000-8x30 Dowel pin 8x30
Загрузка ...
60 GB/T4329-2001-2.8x45 R pin 2.8x45
Загрузка ...
61 GB/T97.1-2002-10 Plain washer 10
Загрузка ...
62 GB/T5783-2000-M8x20 Hex. head bolt M8x20
Загрузка ...
63 504G3.37.165 Shift fork shaft,secondary change speed
Загрузка ...
64 504G3.37.151 Oriented interlock board,main change sp
Загрузка ...
65 254G3.37.160 Fixing bolt
Загрузка ...
66 504G3.37.169 Control handle,secondary change speed
Загрузка ...
67 504G3.37.021-1 Control lever,Front wheel drive
Загрузка ...
68 GB/T97.1-2002-8 Plain washer 8
Загрузка ...
69 454.42.111 Locking plate
Загрузка ...
70 454.42.110 Limit circle
Загрузка ...
71 GB/T6171-2000-М10x1 Hex. thin slotted nut M10x1
Загрузка ...
72 504G3.37.011 Control handle
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
