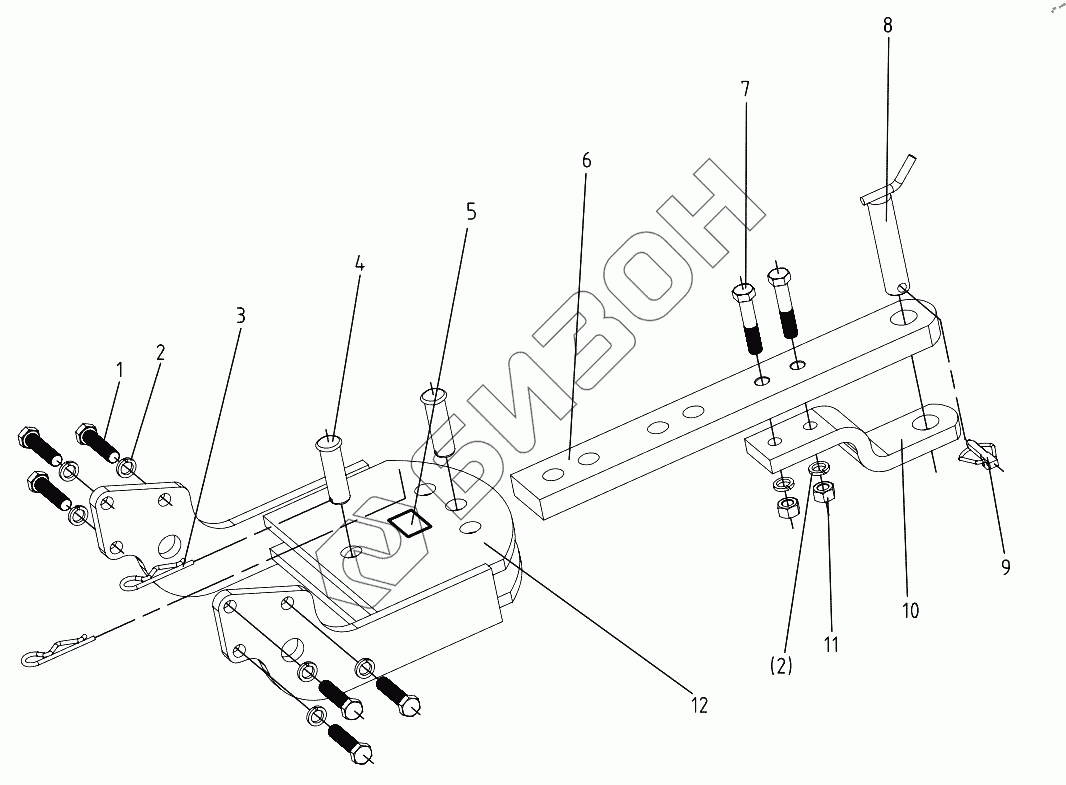

Графический каталог запасных частей к технике: DongFeng 504G3. Drawbar

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 GB/T5783-2000-M16x65 Hex.bolt M16x65
Загрузка ...
2 GB/T93-1987-16 Spring Lock washer16
Загрузка ...
3 300.53.102 R-pin
Загрузка ...
4 GB/T882-1986-B25x80 Pin B25x80
Загрузка ...
5 504G3.53.103 E-mark labeling
Загрузка ...
6 450.53.103 Drawbar rod
Загрузка ...
7 GB/T5782-2000-M16x75 Hex.head bolt M16x75
Загрузка ...
8 300.53.011 Spindle
Загрузка ...
9 200.56.011 Kock pin
Загрузка ...
10 300.53.104-1 Drawbar clamping plate
Загрузка ...
11 GB/T6170-2000-M16 Hex .nut M16
Загрузка ...
12 504G3.53.011 Drawbar frame
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
