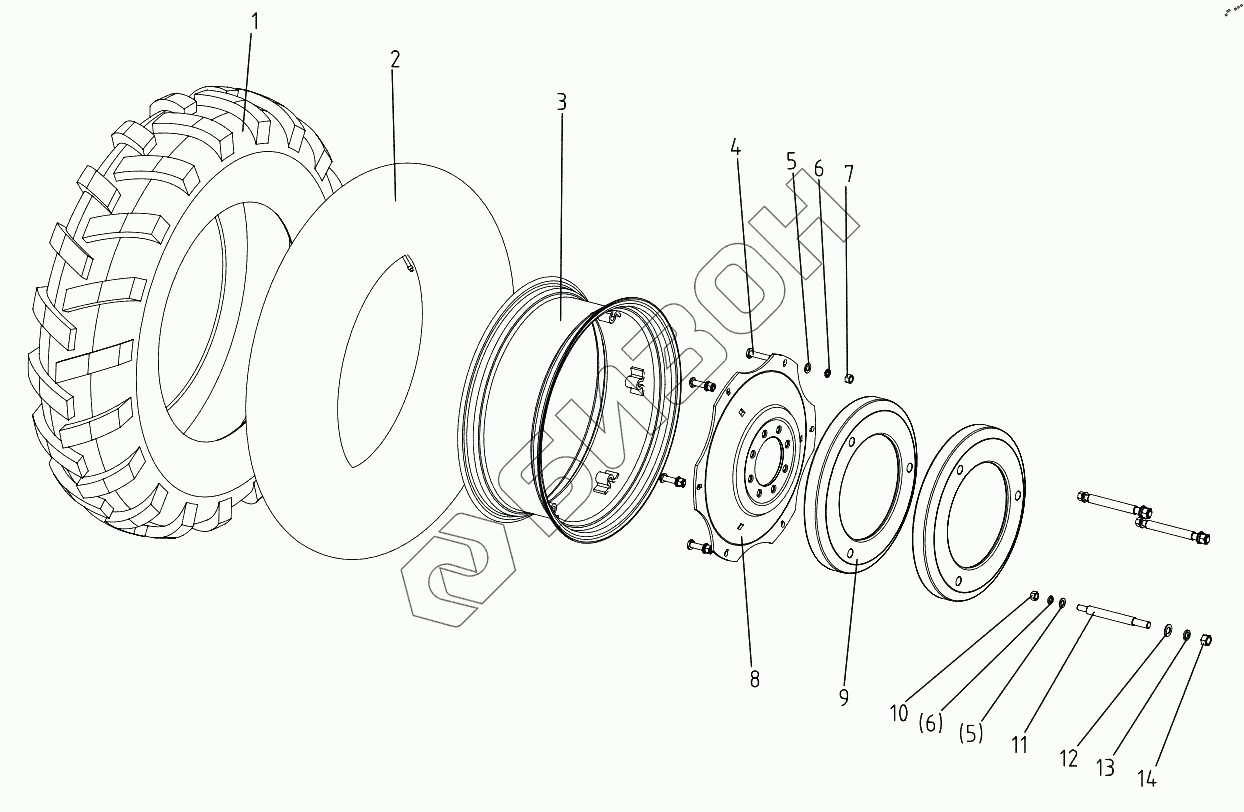

Графический каталог запасных частей к технике: DongFeng 504G3. Drive Wheel (12.4-28)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 GB/T2979-1991-12.4-28 12.4-28 shoe
Загрузка ...
2 GB/T2979-1991-12.4-28 12.4-28 shoe
Загрузка ...
3 504G3.34.011 Driving wheel rim
Загрузка ...
4 450.34.101 Attachment bolt
Загрузка ...
5 GB/T97.1-2002-16 Plain washer 16
Загрузка ...
6 GB/T93-1987-16 Spring Lock washer16
Загрузка ...
7 GB/T6171-2000-M16x1.5 Hex. nut M16x1.5
Загрузка ...
8 450.34.104 Wheel disc
Загрузка ...
9 450.34.103-1 Rear wheel ballast
Загрузка ...
10 GB/T6170-2000-M16 Hex .nut M16
Загрузка ...
11 504G3.34.102 Ballast bolt
Загрузка ...
12 GB/T97.1-2002-20 Plain washer 20
Загрузка ...
13 GB/T93-1987-20 Spring lock washer 20
Загрузка ...
14 GB/T6170-2000-M20 Hex. nut M10
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
