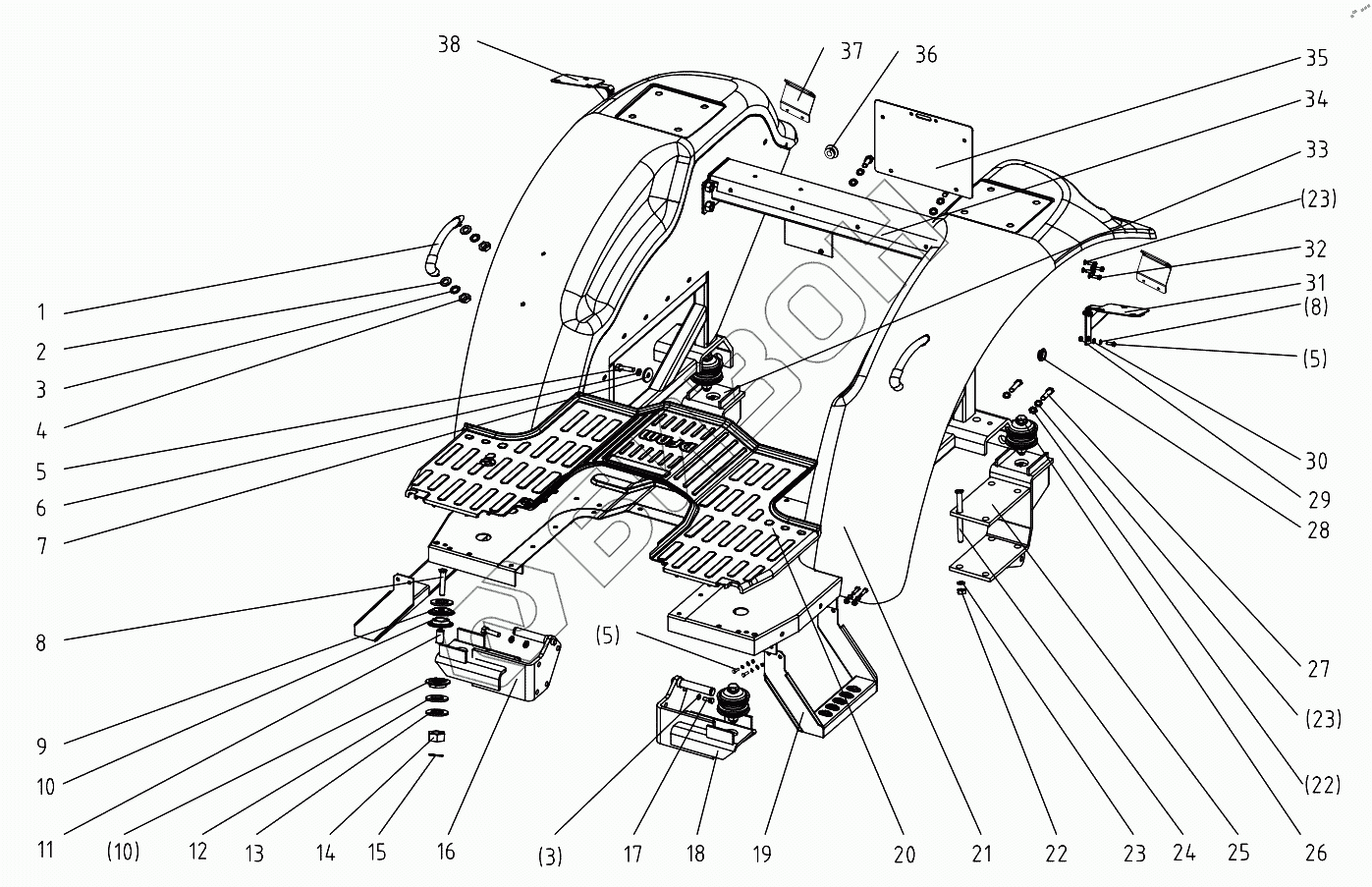

Графический каталог запасных частей к технике: DongFeng 504G3. Foot Mud Shields Rest (1)
1
2
3
3
4
5
5
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 550.51D.101 | Handle hold |
Загрузка ...
|
|
| 2 | GB/T97.1-2002-12 | Plain washer 12 |
Загрузка ...
|
|
| 3 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 4 | GB/T6170-2000-M12 | Hex. nut M12 |
Загрузка ...
|
|
| 5 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 6 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 7 | GB/T5287-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 8 | GB/T31.1-1988-M16x90 | Hex. head bolt M16x90 |
Загрузка ...
|
|
| 9 | 504G3.51.123 | Damping protecting cover |
Загрузка ...
|
|
| 10 | 504G3.51.124 | Rubber damping ring |
Загрузка ...
|
|
| 11 | 504G3.51.125 | Damping block sleeve |
Загрузка ...
|
|
| 12 | 504G3.51.127 | Rubber pad |
Загрузка ...
|
|
| 13 | GB/T96.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 14 | GB/T6181-1986-M16 | Hex. nut M16 |
Загрузка ...
|
|
| 15 | GB/T91-2000 | Шплинт |
Загрузка ...
|
|
| 16 | 504G3-3.51.020 | Right-front backstop |
Загрузка ...
|
|
| 17 | GB/T5783-2000-M12x30 | Hex. head bolt M12x30 |
Загрузка ...
|
|
| 18 | 504G3-3.51.024 | Left-front backstop |
Загрузка ...
|
|
| 19 | 504G3-3.51B.017A | Ladder frame |
Загрузка ...
|
|
| 20 | 504G3.51.101 | Rubber floor |
Загрузка ...
|
|
| 21 | 504G3-3.51.011 | Foot mud shields welding joint |
Загрузка ...
|
|
| 22 | GB/T6170-2002-M16 | Hex. nut M16 |
Загрузка ...
|
|
| 23 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 24 | GB/T5782-2000-M16x210 | Hex. head bolt M16x210 |
Загрузка ...
|
|
| 25 | 504G3-3.51.017 | Rear bracket |
Загрузка ...
|
|
| 26 | GB/T31.1-1988-M16x100 | Hex. head bolt M16x100 |
Загрузка ...
|
|
| 27 | GB/T5783-2000-M16x60 | Hex. head bolt M16x60 |
Загрузка ...
|
|
| 28 | 550-1.47.104 | Battery line guard |
Загрузка ...
|
|
| 29 | GB/T6170-2002-M8 | Hex. nut M8 |
Загрузка ...
|
|
| 30 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 31 | 404-11.51.025 | Left taillight bracket rest |
Загрузка ...
|
|
| 32 | GB/T5783-2000-M16x40 | Hex. head bolt M16x40 |
Загрузка ...
|
|
| 33 | 504G3-3.51.018 | Rear bracket |
Загрузка ...
|
|
| 34 | 504G3-3.51.025 | Rear crossbeam |
Загрузка ...
|
|
| 35 | 504G3.51.107 | License plate scaleboard |
Загрузка ...
|
|
| 36 | 504G3.51.102 | Rubber sheath |
Загрузка ...
|
|
| 37 | 504G3-3.51.102 | Glisten implement board |
Загрузка ...
|
|
| 38 | 404-11.51.026 | Right taillight bracket rest |
Загрузка ...
|
