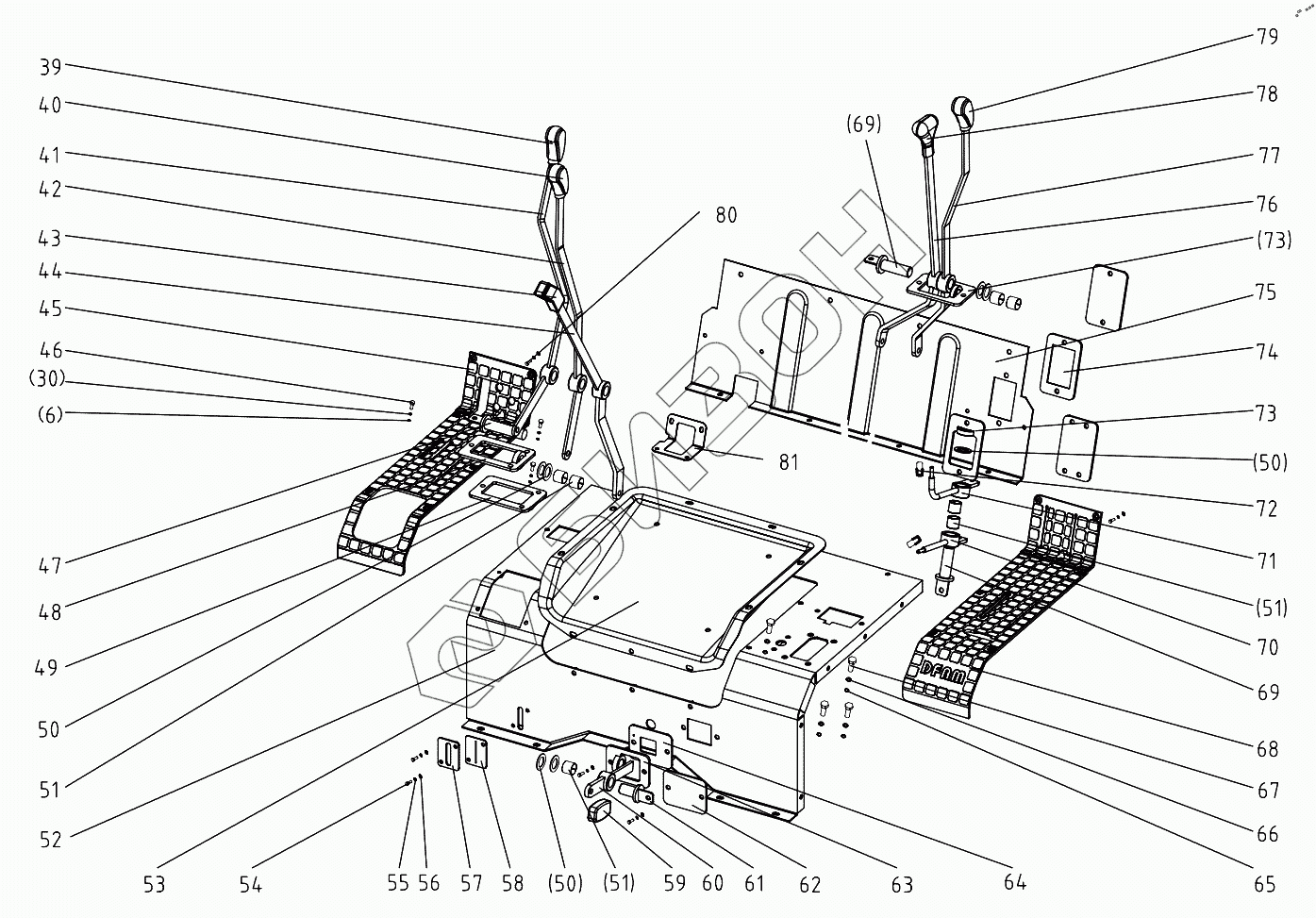

Графический каталог запасных частей к технике: DongFeng 504G3. Foot Mud Shields Rest (2)
39
40
41
42
43
44
45
46
47
48
49
50
50
50
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 39 | 504G3.55.113 | Handle P |
Загрузка ...
|
|
| 40 | 504G3.55.114 | Handle F |
Загрузка ...
|
|
| 41 | 504G3-3.51.030-1 | Joy stick assembly P |
Загрузка ...
|
|
| 42 | 504G3-3.51.031-1 | Joy stick assembly F |
Загрузка ...
|
|
| 43 | 504G3-3.51.160 | Secondary range gear shift handle |
Загрузка ...
|
|
| 44 | 504G3-3.51.032 | Secondary range gear shift assembly |
Загрузка ...
|
|
| 45 | 504G3-3.51.108 | Right joy stick cover board |
Загрузка ...
|
|
| 46 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 |
Загрузка ...
|
|
| 47 | 504G3-3.51.034 | Fixed axle 3 |
Загрузка ...
|
|
| 48 | 504G3-3.51.033 | Fixed plate 3 |
Загрузка ...
|
|
| 49 | 504G3-3.51.103 | Rubber seal 1 |
Загрузка ...
|
|
| 50 | 504G3-3.51.161 | Nylon washer |
Загрузка ...
|
|
| 51 | 504G3.55.218 | Sleeve(20x20) |
Загрузка ...
|
|
| 52 | 504G3-3.51.012 | Rear foot rest |
Загрузка ...
|
|
| 53 | 504G3.51.015 | Seat plank |
Загрузка ...
|
|
| 54 | GB/T5783-2000-M6x20 | Hex.head bolt M6x20 |
Загрузка ...
|
|
| 55 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 56 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 57 | 504G3-3.51.105 | Cover |
Загрузка ...
|
|
| 58 | 504G3-3.51.104 | Rubber seal 2 |
Загрузка ...
|
|
| 59 | 504G3.63.111 | Joystick lever |
Загрузка ...
|
|
| 60 | 504G3-3.51.052 | Control handle |
Загрузка ...
|
|
| 61 | 504G3-3.51.051 | Fixed axis (2) |
Загрузка ...
|
|
| 62 | 504G3-3.51.118 | Inside PTO hole sealing plate |
Загрузка ...
|
|
| 63 | 504G3-3.51.050 | Fixed board (2) |
Загрузка ...
|
|
| 64 | 504G3-3.51.106 | Sealing gasket (3) |
Загрузка ...
|
|
| 65 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 66 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 67 | GB/T5783-2000-M10x30 | Hex. head bolt M10x30 |
Загрузка ...
|
|
| 68 | 504G3-3.51.109 | Left joy stick cover board |
Загрузка ...
|
|
| 69 | 504G3-3.51.041 | Fixed axis(1) |
Загрузка ...
|
|
| 70 | 504G3-3.51.061-1 | Manipulate lever weldmen(2) |
Загрузка ...
|
|
| 71 | 504G3-3.51.060-1 | Manipulate lever weldmen(1) |
Загрузка ...
|
|
| 72 | 504G3-3.51.231 | Control handle |
Загрузка ...
|
|
| 73 | 504G3-3.51.040 | Fixed board(1) |
Загрузка ...
|
|
| 74 | 504G3-3.51.107 | Sealing gasket(4) |
Загрузка ...
|
|
| 75 | 504G3-3.51.026-1 | Squab panel |
Загрузка ...
|
|
| 76 | 504G3-3.51.071 | Creeper gear control handle |
Загрузка ...
|
|
| 77 | 504G3-3.51.070-1 | PTO control handle |
Загрузка ...
|
|
| 78 | 504G3-3.51.272 | Plastic handle for creeper gear control |
Загрузка ...
|
|
| 79 | 504G3-3.51.271 | Plastic handle for PTO control |
Загрузка ...
|
|
| 80 | GB/T5783-2000-M6x16 | Hex.head bolt M6x16 |
Загрузка ...
|
|
| 81 | 504G3-3.51.112A | Cover board |
Загрузка ...
|
