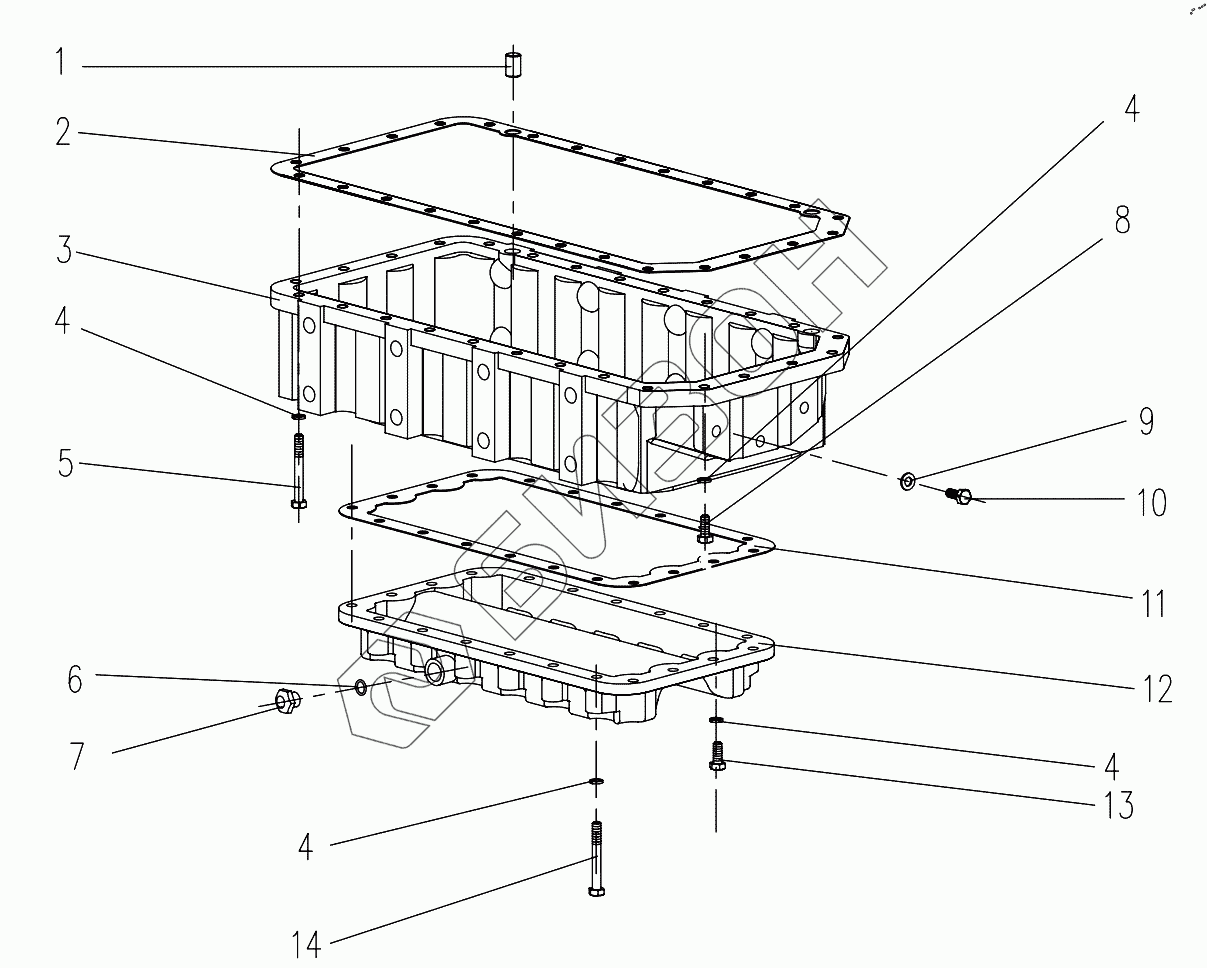

Графический каталог запасных частей к технике: DongFeng 504G3. Oil Sump Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 N485T-03110 Dowel pin
Загрузка ...
2 N485T-11001 Oil sump gasket
Загрузка ...
3 ZN490T-11004 Oil sump
Загрузка ...
4 GB/T93-1987-8 Spring lock washer 8
Загрузка ...
5 GB/T5782-2000-M8x55 Hex. head bolt M8x55
Загрузка ...
6 GB/T1235-1976-16x2.4 O Seal ring 16x2.4
Загрузка ...
7 195-01026 Plug
Загрузка ...
8 GB/T5783-2000-M8x30 Hex. head bolt M8x30
Загрузка ...
9 GB/T95-2002-10-100HV Washer 10-100HV
Загрузка ...
10 GB/T5783-2000-M10x30 Hex. head bolt M10x30
Загрузка ...
11 ZN490T-11005 Auxiliary oil sump gasket
Загрузка ...
12 ZN490T-11006A Auxiliary oil sump
Загрузка ...
13 GB/T5783-2000-M8x45 Hex. head bolt M8x45
Загрузка ...
14 GB/T5783-2000-M8x25 Hex. head bolt M8x25
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
