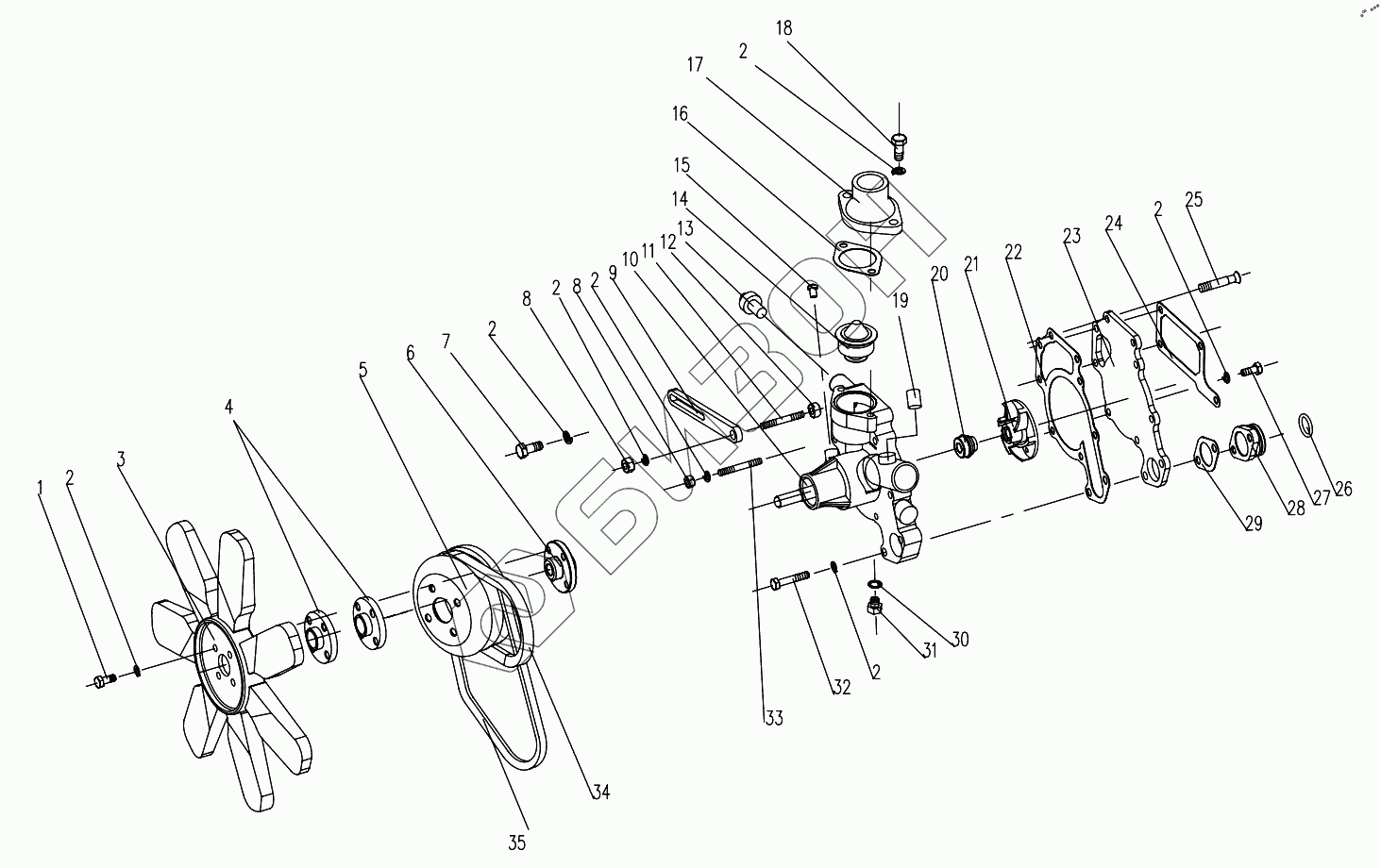

Графический каталог запасных частей к технике: DongFeng 504G3. Water Pump and Fan Assembly
1
2
2
2
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-2000-M8x70 | Bolt M8x70 |
Загрузка ...
|
|
| 2 | GB/T859-1987-8 | Washer 8 |
Загрузка ...
|
|
| 3 | N485K-08001A | Cooling fan |
Загрузка ...
|
|
| 4 | N390T-08020C | Fan pad |
Загрузка ...
|
|
| 5 | N390T-08011A | Water pump pulley |
Загрузка ...
|
|
| 6 | CC490Q-080001S | Water pump pulley housing |
Загрузка ...
|
|
| 7 | GB/T5783-2000-M8x25 | Hex. head bolt M8x25 |
Загрузка ...
|
|
| 8 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 9 | CZ475Q-080013-1 | Bracing |
Загрузка ...
|
|
| 10 | 4G33T-082004 | Water pump housing |
Загрузка ...
|
|
| 11 | GB/T898-1976-M8x65 | Stud M8x65 |
Загрузка ...
|
|
| 12 | 4D20TCI-170005 | Generator bracing piece |
Загрузка ...
|
|
| 13 | N485Q-17008 | Water temperature sensor model 306 |
Загрузка ...
|
|
| 14 | N85Q-17003 | Thermostat |
Загрузка ...
|
|
| 15 | JB/T7940.1-95-M8x1 | Oil cup M8x1 |
Загрузка ...
|
|
| 16 | N85T-08008 | Thermostat housing gasket |
Загрузка ...
|
|
| 17 | N485Q-17001L | Thermostat cover |
Загрузка ...
|
|
| 18 | GB/T5783-2000-M8x30 | Hex. head bolt M8x30 |
Загрузка ...
|
|
| 19 | N485Q-08015 | Connect pipe |
Загрузка ...
|
|
| 20 | JB/T5086-91-C12 | Water seal ring C12 |
Загрузка ...
|
|
| 21 | 4L68-080009A | Water pump impeller |
Загрузка ...
|
|
| 22 | 4G33T-080009 | Water pump gasket |
Загрузка ...
|
|
| 23 | 4G33T-080010 | Water pump adapter |
Загрузка ...
|
|
| 24 | N85T-08017 | Water pump adapter gasket |
Загрузка ...
|
|
| 25 | GB/T868-2000-M8x16 | Screw M8x16 |
Загрузка ...
|
|
| 26 | GB/T3452.1-2005-34.5x3.55 | Seal ring 34.5x3.55 |
Загрузка ...
|
|
| 27 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 28 | N85T-08013 | Water drain connector |
Загрузка ...
|
|
| 29 | N85T-08014 | Water drain connector gasket |
Загрузка ...
|
|
| 30 | GB/T848-2000-10 | Washer 10 |
Загрузка ...
|
|
| 31 | N85T-08015 | Water drain screw |
Загрузка ...
|
|
| 32 | GB/T5780-2000-M8x45 | Bolt M8x45 |
Загрузка ...
|
|
| 33 | GB/T898-1988-M8x45 | Stud M8x45 |
Загрузка ...
|
|
| 34 | GB12732-2008-AV15x690 | Fan belt AV15x690 |
Загрузка ...
|
|
| 35 | GB12732-2008-AV15x900 | Fan belt AV15x900 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
