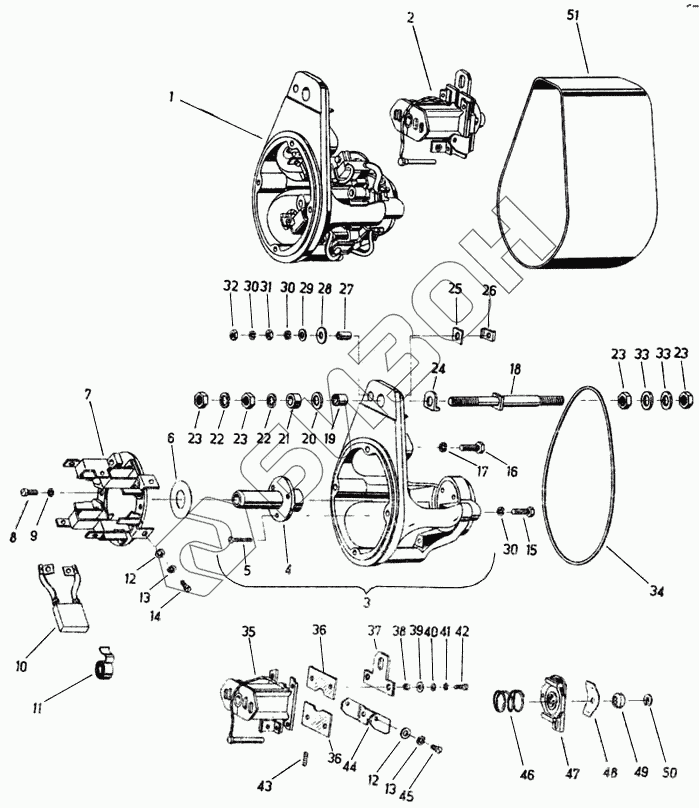

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Электрическое оборудование, стартер
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
23
23
24
25
26
27
28
29
30
30
30
31
32
33
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9902 89213 8 | 9902 89213 8 | Самоустанавливающийся подшипник L208 без упорного винта с шаровидной головкой |
Загрузка ...
|
|
| 4031 82830 6 | 4031 82830 6 | Корпус фланцевого подшипника |
Загрузка ...
|
|
| 1 | 1202 82549 2 | Подшипниковый узел, в сборе |
Загрузка ...
|
|
| 2 | 1202 82550 7 | Магнитный выключатель, в сборе |
Загрузка ...
|
|
| 3 | 1202 82551 5 | Подшипниковый узел с шейкой |
Загрузка ...
|
|
| 4 | 1202 82552 3 | Шейка |
Загрузка ...
|
|
| 5 | 9941 93407 0 | Болт с потайной головкой АМ4х18 |
Загрузка ...
|
|
| 6 | 1202 82553 1 | Регулировочная шайба |
Загрузка ...
|
|
| 7 | 1202 82554 8 | Кольцо щеткодержателя |
Загрузка ...
|
|
| 8 | 9936 98453 4 | Болт с цилиндрической головкой АМ6х15 |
Загрузка ...
|
|
| 9 | 9961 91085 5 | Кольцо пружинное |
Загрузка ...
|
|
| 10 | 1202 82555 6 | Щетка, в сборе |
Загрузка ...
|
|
| 11 | 1202 82556 4 | Пружина щеткодержателя |
Загрузка ...
|
|
| 12 | 9960 91110 8 | Шайба 5,3 |
Загрузка ...
|
|
| 13 | 9961 91073 4 | Пружинная шайба В5 |
Загрузка ...
|
|
| 14 | 9936 93813 5 | Болт с цилиндрической головкой АМ5х10 |
Загрузка ...
|
|
| 15 | 9932 92938 8 | Болт с шестигранной головкой М6х20 |
Загрузка ...
|
|
| 16 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 17 | 9961 91096 8 | Кольцо пружинное |
Загрузка ...
|
|
| 18 | 1202 82557 2 | Соединительный болт |
Загрузка ...
|
|
| 19 | 1202 82558 0 | Изоляционная втулка |
Загрузка ...
|
|
| 20 | Изоляционная шайба 10х25х1 | Изоляционная шайба 10х25х1 |
Загрузка ...
|
|
| 21 | 1202 82559 7 | Втулка |
Загрузка ...
|
|
| 22 | 9961 91109 3 | Кольцо пружинное |
Загрузка ...
|
|
| 23 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 24 | 1202 82560 3 | Изолирующий уголок |
Загрузка ...
|
|
| 25 | 1202 82561 1 | Изолирующая плита |
Загрузка ...
|
|
| 26 | 1202 82562 8 | Плита |
Загрузка ...
|
|
| 27 | 1202 82563 6 | Изоляционная втулка |
Загрузка ...
|
|
| 28 | Изоляционная шайба 6,2х16х1 | Изоляционная шайба 6,2х16х1 |
Загрузка ...
|
|
| 29 | 9960 92154 5 | Шайба |
Загрузка ...
|
|
| 30 | 9961 91085 5 | Кольцо пружинное |
Загрузка ...
|
|
| 31 | 9950 89572 8 | Гайка шестигранная |
Загрузка ...
|
|
| 32 | 9950 89720 7 | Шестигранная гайка ВМ6 |
Загрузка ...
|
|
| 33 | 9960 92179 5 | Шайба |
Загрузка ...
|
|
| 34 | 1202 82564 4 | Уплотнение |
Загрузка ...
|
|
| 35 | 1202 82565 2 | Катушка с крепежной плитой, в сборе |
Загрузка ...
|
|
| 36 | 1202 82566 0 | Изолирующая плита |
Загрузка ...
|
|
| 37 | 1202 82567 7 | Контактная деталь |
Загрузка ...
|
|
| 38 | Изоляционная втулка 6,2х1х2,8 | Изоляционная втулка 6,2х1х2,8 |
Загрузка ...
|
|
| 39 | Изоляционная шайба 4,3х12х1 | Изоляционная шайба 4,3х12х1 |
Загрузка ...
|
|
| 40 | 9960 92465 2 | Шайба 4,3 |
Загрузка ...
|
|
| 41 | 9961 91061 3 | Пружинная шайба В4 |
Загрузка ...
|
|
| 42 | 9936 93906 4 | Болт цилиндрический |
Загрузка ...
|
|
| 43 | 1202 82568 5 | Пружина сжатия |
Загрузка ...
|
|
| 44 | 1202 82569 3 | Контактный лист |
Загрузка ...
|
|
| 45 | 9936 93813 5 | Болт с цилиндрической головкой АМ5х10 |
Загрузка ...
|
|
| 46 | 1202 82570 8 | Пружина сжатия |
Загрузка ...
|
|
| 47 | 1202 82571 6 | Контактная перемычка, в сборе |
Загрузка ...
|
|
| 48 | 1202 82572 4 | Плоская пружина сжатия |
Загрузка ...
|
|
| 49 | 1202 82573 2 | Стопорная заслонка |
Загрузка ...
|
|
| 50 | 1202 82574 0 | Закладная шайба |
Загрузка ...
|
|
| 51 | 1202 82375 7 | Верхняя плита, в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
