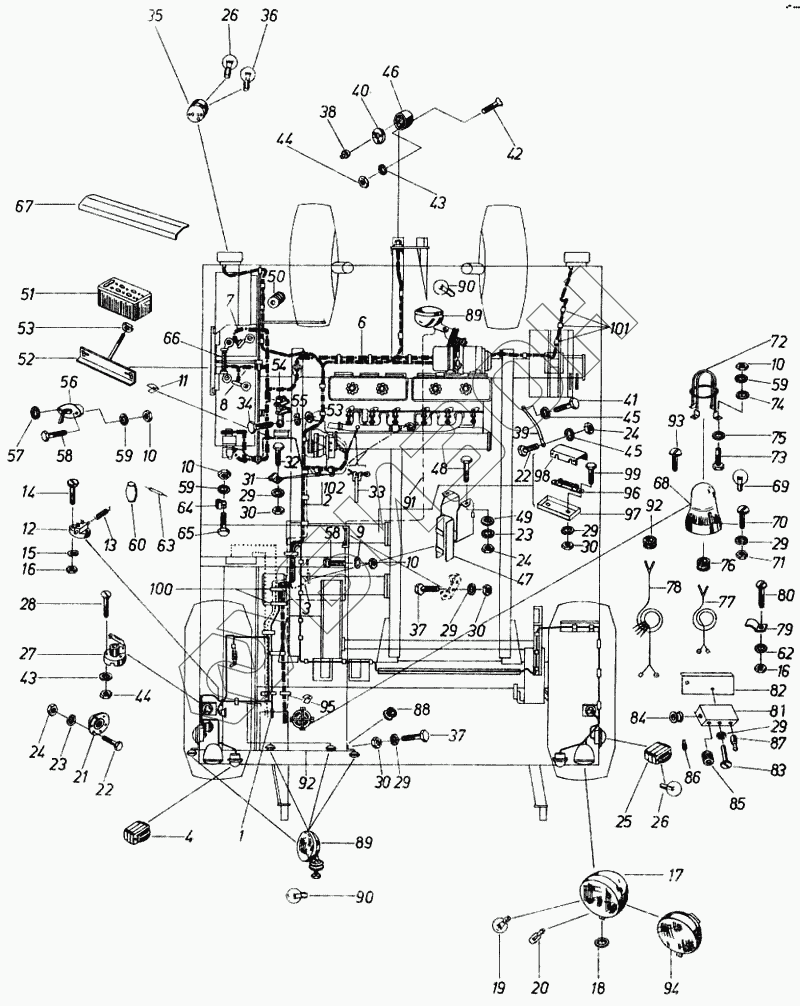

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Электрооборудование
1
2
3
4
6
7
8
9
10
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
24
24
24
25
26
26
27
28
29
29
29
29
29
29
30
30
30
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
44
45
45
45
46
47
48
49
50
51
52
53
53
54
55
56
58
58
59
59
59
60
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
89
90
90
91
92
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4031 83165 6 | 4031 83165 6 | Кабель сигнала торможения |
Загрузка ...
|
|
| 4031 83164 8 | 4031 83164 8 | Комплект проводов, передних, правых |
Загрузка ...
|
|
| Фара рабочего освещения 8724.3/1 | Фара рабочего освещения 8724.3/1 | Фара рабочего освещения 8724.3/1 |
Загрузка ...
|
|
| 1 | 4031 83163 1 | Комплект проводов, передних, левых |
Загрузка ...
|
|
| 2 | 4032 80855 1 | Комплект проводов |
Загрузка ...
|
|
| 3 | 4031 83055 0 | Соединение через корпус |
Загрузка ...
|
|
| 4 | 9019 87469 1 | Наружная сигнальная лампа ВА1 |
Загрузка ...
|
|
| 6 | 4032 80852 7 | Соединительный провод |
Загрузка ...
|
|
| 7 | 4032 80851 0 | Соединение через корпус |
Загрузка ...
|
|
| 8 | 4032 81222 6 | Провод к стартеру |
Загрузка ...
|
|
| 9 | 9961 92006 1 | Шайба пружинная |
Загрузка ...
|
|
| 10 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 11 | 9923 92526 4 | Соединительная скоба 40 |
Загрузка ...
|
|
| 12 | Тяговая кнопка VВ | Тяговая кнопка VВ |
Загрузка ...
|
|
| 13 | 9974 88136 2 | Пружина растяжения А1,4х15х40 |
Загрузка ...
|
|
| 14 | 9936 93842 4 | Болт цилиндрический |
Загрузка ...
|
|
| 15 | 9961 91989 6 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 9950 89543 0 | Гайка шестигранная |
Загрузка ...
|
|
| 17 | 4032 80288 4 | Фара кузова |
Загрузка ...
|
|
| 18 | 9960 92241 7 | Шайба 18 |
Загрузка ...
|
|
| 19 | 9019 97450 0 | Лампа FSDА 24V 55/50W |
Загрузка ...
|
|
| 20 | 9019 87638 8 | Лампа FZL-D 24V 4W-ВА9S8/4 |
Загрузка ...
|
|
| 21 | 1105 31058 1 | Сигнальный рожок ВЕ24-335 |
Загрузка ...
|
|
| 22 | 9935 95795 2 | Болт с шестигранной головкой М10х20 |
Загрузка ...
|
|
| 23 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 25 | 9019 87470 6 | Наружная сигнальная лампа АD |
Загрузка ...
|
|
| 26 | 9019 87640 2 | Лампа FZL-В 24V 21W-Р25-1 |
Загрузка ...
|
|
| 27 | 9019 87808 4 | Розетка К |
Загрузка ...
|
|
| 28 | 9936 98452 6 | Болт с цилиндрической головкой АМ5х30 |
Загрузка ...
|
|
| 29 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 30 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 31 | 4131 77288 2 | Зажимная деталь |
Загрузка ...
|
|
| 32 | Болт с шестигранной головкой М6х20 | Болт с шестигранной головкой М6х20 |
Загрузка ...
|
|
| 33 | 9910 95223 0 | Хомутик для шланга А9х200 |
Загрузка ...
|
|
| 34 | 9930 93188 2 | Болт с шестигранной головкой М12х30 |
Загрузка ...
|
|
| 35 | 9019 97325 1 | Световой прибор габаритного огня, сигнала торможения и указателя поворота |
Загрузка ...
|
|
| 36 | 9019 87628 3 | Лампа FZL-В 24V 5W-R19/5 |
Загрузка ...
|
|
| 37 | 9930 92934 0 | Болт с шестигранной головкой М6х16 |
Загрузка ...
|
|
| 38 | 9972 87698 6 | Кабельный наконечник А12х4 |
Загрузка ...
|
|
| 39 | 4032 80318 6 | Соединение через корпус |
Загрузка ...
|
|
| 40 | Резиновый колпак | Резиновый колпак |
Загрузка ...
|
|
| 41 | 9932 93173 5 | Болт шестигранный |
Загрузка ...
|
|
| 42 | 9936 93811 0 | Болт цилиндрический |
Загрузка ...
|
|
| 43 | 9961 91072 6 | Кольцо пружинное |
Загрузка ...
|
|
| 44 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 45 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 46 | 9019 87803 5 | Розетка |
Загрузка ...
|
|
| 47 | 4032 81199 8 | Держатель |
Загрузка ...
|
|
| 48 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 49 | 9960 92194 7 | Шайба 11,5 |
Загрузка ...
|
|
| 50 | 9972 87700 5 | Кабельный наконечник А20х2,5 |
Загрузка ...
|
|
| 51 | 9925 87560 4 | Стартерная аккумуляторная батарея 12V |
Загрузка ...
|
|
| 52 | 4031 83197 8 | Зажимная деталь |
Загрузка ...
|
|
| 53 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 54 | 4032 80325 8 | Кабельный наконечник с зажимом |
Загрузка ...
|
|
| 55 | 9961 92008 6 | Кольцо пружинное |
Загрузка ...
|
|
| 56 | 9019 87464 2 | Главный выключатель батарей |
Загрузка ...
|
|
| 58 | 9930 92998 4 | Болт с шестигранной головкой М8х20 |
Загрузка ...
|
|
| 59 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 60 | Предохранительная гильза | Предохранительная гильза |
Загрузка ...
|
|
| 62 | 9961 91060 5 | Кольцо пружинное |
Загрузка ...
|
|
| 63 | 9019 87721 0 | Предохранитель |
Загрузка ...
|
|
| 64 | 4131 77295 4 | Скоба |
Загрузка ...
|
|
| 65 | 9933 92981 1 | Болт с шестигранной головкой М8х14 |
Загрузка ...
|
|
| 66 | 4032 81210 5 | Соединительный провод |
Загрузка ...
|
|
| 67 | 4031 83198 6 | Крышка |
Загрузка ...
|
|
| 68 | Проблесковый маячок 8563.5/2 | Проблесковый маячок 8563.5/2 |
Загрузка ...
|
|
| 69 | 9019 97451 7 | Лампа Н3FS-24V 70W |
Загрузка ...
|
|
| 70 | 9938 92715 5 | Болт с цилиндрической головкой и сферой ВМ5х25 |
Загрузка ...
|
|
| 71 | 9950 89704 7 | Шестигранная гайка АМ5 |
Загрузка ...
|
|
| 72 | 4137 77383 7 | Защитная корзина |
Загрузка ...
|
|
| 73 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 74 | 9960 92175 4 | Шайба |
Загрузка ...
|
|
| 75 | 4131 77287 4 | Шайба |
Загрузка ...
|
|
| 76 | 9972 87694 5 | Кабельный наконечник А10х2,5 |
Загрузка ...
|
|
| 77 | 4137 77384 5 | Кабель |
Загрузка ...
|
|
| 78 | 4033 80654 0 | Пучок проводов |
Загрузка ...
|
|
| 79 | 9923 92484 1 | Крепежная скоба А8 |
Загрузка ...
|
|
| 80 | 9938 92794 2 | Болт с цилиндрической головкой и сферой ВМ4х12 |
Загрузка ...
|
|
| 81 | 4137 77385 3 | Распределительная коробка |
Загрузка ...
|
|
| 82 | 4137 77386 1 | Основная плита |
Загрузка ...
|
|
| 83 | 9936 93836 0 | Болт с цилиндрической головкой СМ6х50 |
Загрузка ...
|
|
| 84 | 9972 87696 1 | Кабельный наконечник А10х1,5 |
Загрузка ...
|
|
| 85 | 9019 87393 0 | Индикаторная лампа FL16В (линза красная) |
Загрузка ...
|
|
| 86 | 9019 87630 6 | Лампа FZL-D 24V 2W-Ва7s |
Загрузка ...
|
|
| 87 | 9019 97490 2 | Выключатель с выдвижным контактным штифтом |
Загрузка ...
|
|
| 88 | 9972 87690 4 | Кабельный наконечник F6х4 |
Загрузка ...
|
|
| 89 | Фара рабочего освещения 8724.3 | Фара рабочего освещения 8724.3 |
Загрузка ...
|
|
| 90 | Лампа накаливания Н3FS-24V 70W | Лампа накаливания Н3FS-24V 70W |
Загрузка ...
|
|
| 91 | 4032 81193 2 | Кабель |
Загрузка ...
|
|
| 92 | 9972 87705 4 | Насадка кабеля |
Загрузка ...
|
|
| 93 | 9938 92801 0 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 94 | 9019 87389 1 | Фара |
Загрузка ...
|
|
| 95 | 9923 92525 6 | Соединительная скоба 36 |
Загрузка ...
|
|
| 96 | 9019 87657 2 | Резистор цепи питания свечей накаливания GКW/Е |
Загрузка ...
|
|
| 97 | 4032 80334 6 | Дно |
Загрузка ...
|
|
| 98 | 4032 80335 4 | Крышка |
Загрузка ...
|
|
| 99 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 100 | 9923 88437 5 | Крепежная лента А180 |
Загрузка ...
|
|
| 101 | 9923 88438 3 | Крепежная лента А140 |
Загрузка ...
|
|
| 102 | 9972 87699 4 | Насадка кабеля |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
