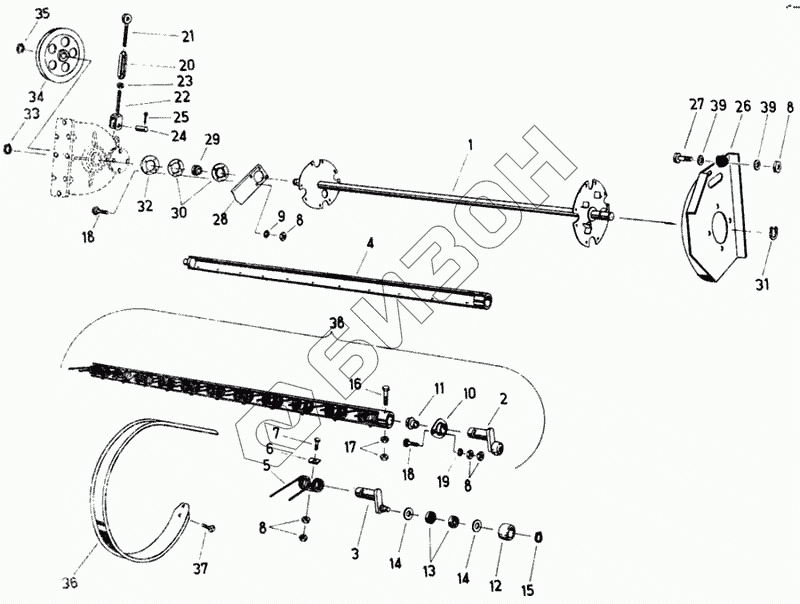

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Грабельный барабан
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4034 80481 0 | Вал барабана |
Загрузка ...
|
|
| 2 | 4034 80466 7 | Направляющий рычаг |
Загрузка ...
|
|
| 3 | 4034 80467 5 | Рычаг |
Загрузка ...
|
|
| 4 | 4034 80464 2 | Опора грабельных зубьев |
Загрузка ...
|
|
| 5 | 4034 80811 5 | Сдвоенный пружинный зуб |
Загрузка ...
|
|
| 6 | 4131 77027 8 | Прокладка |
Загрузка ...
|
|
| 7 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 8 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 9 | 9961 92449 1 | Зубчатая шайба А10 |
Загрузка ...
|
|
| 10 | 4034 80460 1 | Вкладыш |
Загрузка ...
|
|
| 11 | 4034 80461 8 | Втулка подшипника |
Загрузка ...
|
|
| 12 | 4131 77020 4 | Ролик |
Загрузка ...
|
|
| 13 | 9902 89039 4 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 14 | 4131 77021 2 | Шайба уплотнительная |
Загрузка ...
|
|
| 15 | 9964 91715 1 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | 9933 93246 2 | Болт с шестигранной головкой М12х90 |
Загрузка ...
|
|
| 17 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 18 | 9945 92630 7 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 19 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 20 | 9952 94909 0 | Замок стяжной |
Загрузка ...
|
|
| 21 | 4034 80473 0 | Рым-болт |
Загрузка ...
|
|
| 22 | 4034 80474 7 | Болт с вилочной головкой |
Загрузка ...
|
|
| 23 | 9950 89710 2 | Шестигранная гайка АМ16 |
Загрузка ...
|
|
| 24 | 9949 86400 8 | Палец |
Загрузка ...
|
|
| 25 | 9963 94998 8 | Шплинт |
Загрузка ...
|
|
| 26 | 4034 80874 2 | Направляющий кулачок |
Загрузка ...
|
|
| 27 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 28 | 4034 80443 3 | Опора |
Загрузка ...
|
|
| 29 | 9902 89212 1 | Самоустанавливающийся подшипник L207 |
Загрузка ...
|
|
| 30 | 4131 77112 5 | Вкладыш |
Загрузка ...
|
|
| 31 | 9964 91724 8 | Кольцо стопорное |
Загрузка ...
|
|
| 32 | 4034 80444 1 | Защитное кольцо |
Загрузка ...
|
|
| 33 | 9964 91720 7 | Стопорное кольцо 28 |
Загрузка ...
|
|
| 34 | 4034 80445 8 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 35 | 9964 91721 5 | Кольцо стопорное |
Загрузка ...
|
|
| 36 | 4034 80454 6 | Скребок |
Загрузка ...
|
|
| 37 | 9933 92980 3 | Болт шестигранный |
Загрузка ...
|
|
| 38 | 4034 80463 4 | Грабельный вал |
Загрузка ...
|
|
| 39 | 9960 92194 7 | Шайба 11,5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
