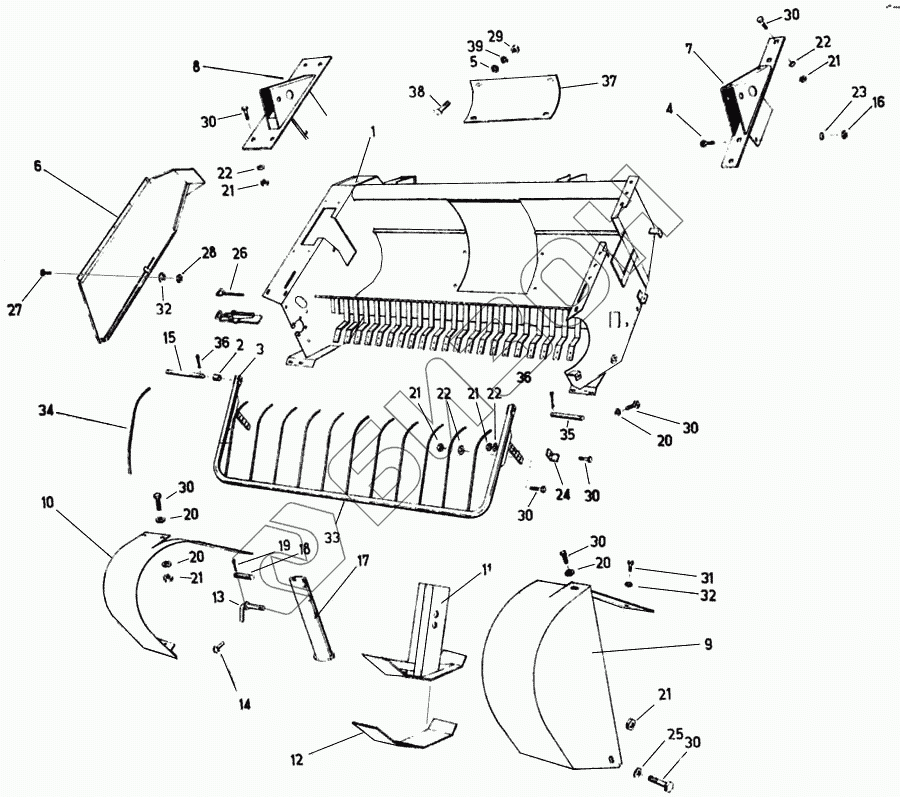

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Ванна
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
21
21
22
22
22
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
30
31
32
32
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4034 81006 2 | Ванна |
Загрузка ...
|
|
| 2 | 4034 80488 4 | Распорная гильза |
Загрузка ...
|
|
| 3 | 4221 62325 8 | Затвор |
Загрузка ...
|
|
| 4 | 9945 92630 7 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 5 | 9960 92180 1 | Шайба 10,5 |
Загрузка ...
|
|
| 6 | 4034 80484 3 | Защитное приспособление, правое |
Загрузка ...
|
|
| 7 | 4034 80479 6 | Подшипниковая стойка, левая |
Загрузка ...
|
|
| 8 | 4034 80482 7 | Подшипниковая стойка, правая |
Загрузка ...
|
|
| 9 | 4034 81007 0 | Защитный колпак, левый |
Загрузка ...
|
|
| 10 | 4034 80478 8 | Защитный колпак, правый |
Загрузка ...
|
|
| 11 | 4034 80475 5 | Контактное основание |
Загрузка ...
|
|
| 12 | 4034 80476 3 | Лист скольжения |
Загрузка ...
|
|
| 13 | 4131 77122 1 | Чека |
Загрузка ...
|
|
| 14 | 9916 93942 0 | Штекер откидной |
Загрузка ...
|
|
| 15 | 9949 86405 7 | Палец 16х100х87 |
Загрузка ...
|
|
| 16 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 17 | 4034 80451 3 | Опорная ножка |
Загрузка ...
|
|
| 18 | 9949 86459 8 | Палец 20х125х108 |
Загрузка ...
|
|
| 19 | 9963 95027 4 | Шплинт 5х32 |
Загрузка ...
|
|
| 20 | 9960 92226 5 | Шайба 15 |
Загрузка ...
|
|
| 21 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 22 | 9961 92450 6 | Зубчатая шайба А12 |
Загрузка ...
|
|
| 23 | 9961 92449 1 | Зубчатая шайба А10 |
Загрузка ...
|
|
| 24 | 4034 80487 6 | Упорный угольник |
Загрузка ...
|
|
| 25 | 9960 92212 8 | Шайба 14 |
Загрузка ...
|
|
| 26 | 4221 62327 4 | Крюк растяжения |
Загрузка ...
|
|
| 27 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 28 | 9950 89589 8 | Гайка шестигранная |
Загрузка ...
|
|
| 29 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 30 | 9933 93186 5 | Болт с шестигранной головкой М12х25 |
Загрузка ...
|
|
| 31 | 9933 92980 3 | Болт шестигранный |
Загрузка ...
|
|
| 32 | 9960 92175 4 | Шайба |
Загрузка ...
|
|
| 33 | 4033 80489 3 | Зубчатые грабли |
Загрузка ...
|
|
| 34 | 4033 80490 8 | Грабельный зуб |
Загрузка ...
|
|
| 35 | 9949 86402 4 | Палец 16х80х63 |
Загрузка ...
|
|
| 36 | 9963 94998 8 | Шплинт |
Загрузка ...
|
|
| 37 | 4032 82793 2 | Передаточный лист |
Загрузка ...
|
|
| 38 | 9945 92615 5 | Болт с полукруглой головкой М10х30 |
Загрузка ...
|
|
| 39 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
