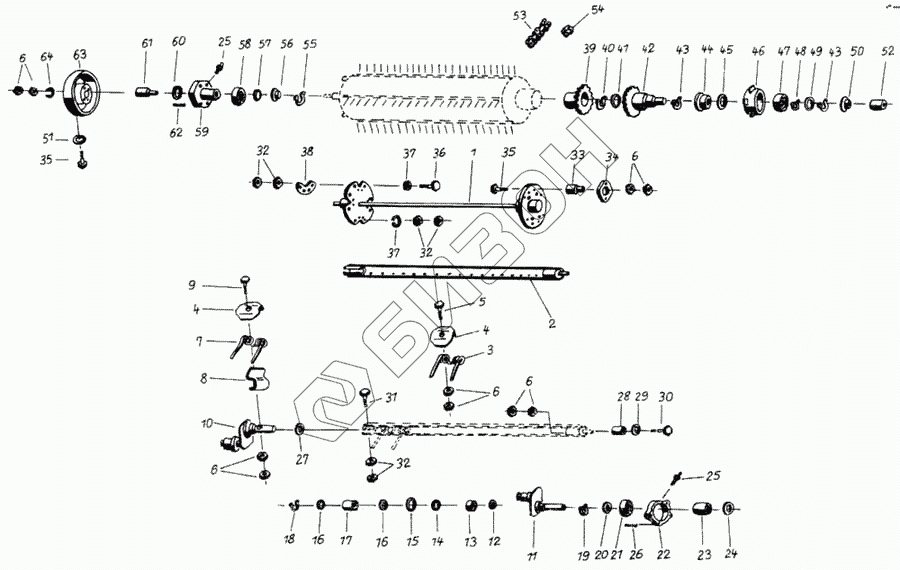

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Грабельный барабан, справа
1
2
3
4
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
32
33
34
35
35
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4038 81337 5 | Вал барабана, правый |
Загрузка ...
|
|
| 2 | 4038 81338 3 | Держатель грабельных пальцев, правый |
Загрузка ...
|
|
| 3 | 4034 80811 5 | Сдвоенный пружинный зуб |
Загрузка ...
|
|
| 4 | 4042 40398 1 | Прокладка |
Загрузка ...
|
|
| 5 | 9933 93118 0 | Болт шестигранный |
Загрузка ...
|
|
| 6 | 9950 89613 4 | Гайка шестигранная |
Загрузка ...
|
|
| 7 | 4042 40347 5 | Палец пружинный двойной |
Загрузка ...
|
|
| 8 | 4042 40353 0 | Упор |
Загрузка ...
|
|
| 9 | 9932 93146 2 | Болт шестигранный |
Загрузка ...
|
|
| 10 | 4038 81339 1 | Направляющий рычаг, правый |
Загрузка ...
|
|
| 11 | 4038 81340 6 | Кривошип, правый |
Загрузка ...
|
|
| 12 | 4023 15520 3 | Шайба уплотнительная |
Загрузка ...
|
|
| 13 | 4042 40354 7 | Ролик |
Загрузка ...
|
|
| 14 | 4042 40351 4 | Шайба |
Загрузка ...
|
|
| 15 | 4042 40350 6 | Шайба распорная |
Загрузка ...
|
|
| 16 | 4131 77021 2 | Шайба уплотнительная |
Загрузка ...
|
|
| 17 | 4042 40355 5 | Ролик |
Загрузка ...
|
|
| 18 | 9964 91715 1 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | 9964 91783 4 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | 4221 61601 7 | Уплотнительная шайба |
Загрузка ...
|
|
| 21 | 9902 89053 8 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 22 | 4038 81342 2 | Корпус подшипника, правый |
Загрузка ...
|
|
| 23 | 4042 40352 2 | Втулка |
Загрузка ...
|
|
| 24 | 9905 87247 8 | Уплотнение вала |
Загрузка ...
|
|
| 25 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 26 | 9948 93581 1 | Шпилька ВМ12х35 |
Загрузка ...
|
|
| 27 | 9965 92097 4 | Шайба установочная |
Загрузка ...
|
|
| 28 | 4042 40346 7 | Втулка |
Загрузка ...
|
|
| 29 | 9965 96221 0 | Шайба |
Загрузка ...
|
|
| 30 | 9932 93134 1 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 9932 93244 7 | Болт шестигранный |
Загрузка ...
|
|
| 32 | 9950 89631 0 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 4034 80461 8 | Втулка подшипника |
Загрузка ...
|
|
| 34 | 4034 80460 1 | Вкладыш |
Загрузка ...
|
|
| 35 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 36 | 9935 93229 2 | Болт с шестигранной головкой М12х60 |
Загрузка ...
|
|
| 37 | 9961 91119 8 | Кольцо пружинное |
Загрузка ...
|
|
| 38 | 4042 40401 7 | Прокладка |
Загрузка ...
|
|
| 39 | 4038 81317 4 | Цепное колесо, 18 зубьев |
Загрузка ...
|
|
| 40 | 9964 91774 6 | Кольцо стопорное |
Загрузка ...
|
|
| 41 | 9902 89244 3 | Шарнирный подшипник GА25 |
Загрузка ...
|
|
| 42 | 4038 81316 6 | Цепное колесо, 18 зубьев |
Загрузка ...
|
|
| 43 | 9964 91786 7 | Кольцо стопорное |
Загрузка ...
|
|
| 44 | 4042 40364 3 | Державка уплотнения |
Загрузка ...
|
|
| 45 | 9905 87163 7 | Уплотнение вала |
Загрузка ...
|
|
| 46 | 4042 40357 1 | Корпус подшипника |
Загрузка ...
|
|
| 47 | 9902 88969 8 | Шарикоподшипник самоустанавливающийся |
Загрузка ...
|
|
| 48 | 9964 91728 0 | Кольцо стопорное |
Загрузка ...
|
|
| 49 | 4042 40324 1 | Шайба уплотнительная |
Загрузка ...
|
|
| 50 | 4042 40323 3 | Крышка |
Загрузка ...
|
|
| 51 | 9965 92441 4 | Шайба |
Загрузка ...
|
|
| 52 | 4042 40334 6 | Втулка |
Загрузка ...
|
|
| 53 | 9917 90742 0 | Роликовая цепь 10В-2-0,324м |
Загрузка ...
|
|
| 54 | 9917 90569 3 | Соединительное звено D10-В2 |
Загрузка ...
|
|
| 55 | 9964 91785 0 | Кольцо стопорное |
Загрузка ...
|
|
| 56 | 4038 81305 3 | Крышка |
Загрузка ...
|
|
| 57 | 4038 81304 5 | Уплотнительная шайба |
Загрузка ...
|
|
| 58 | 9902 89179 7 | Сферический роликоподшипник 22308А |
Загрузка ...
|
|
| 59 | 4038 81303 7 | Корпус подшипника |
Загрузка ...
|
|
| 60 | 9905 87128 4 | Уплотнение вала |
Загрузка ...
|
|
| 61 | 4038 81306 1 | Втулка |
Загрузка ...
|
|
| 62 | 9948 93572 3 | Шпилька ВМ10х25 |
Загрузка ...
|
|
| 63 | 4038 81307 8 | Кривая направляющая, правая |
Загрузка ...
|
|
| 64 | 9961 91124 5 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
