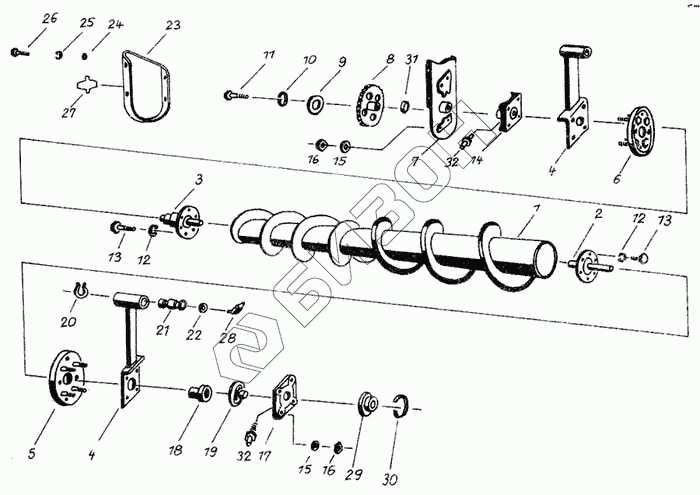

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Транспортирующий шнек
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4038 81351 0 | Транспортирующий шнек |
Загрузка ...
|
|
| 2 | 4038 81344 7 | Конец вала, левый |
Загрузка ...
|
|
| 3 | 4038 81345 5 | Конец вала, правый |
Загрузка ...
|
|
| 4 | 4038 81346 3 | Коромысло |
Загрузка ...
|
|
| 5 | 4038 81847 1 | Диск, левый |
Загрузка ...
|
|
| 6 | 4038 81348 8 | Диск, правый |
Загрузка ...
|
|
| 7 | 4038 81349 6 | Защитная задняя стенка |
Загрузка ...
|
|
| 8 | 4038 81350 2 | Цепное колесо, 58 зубьев |
Загрузка ...
|
|
| 9 | 9965 96301 0 | Шайба 11х50х8 |
Загрузка ...
|
|
| 10 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 11 | 9933 93118 0 | Болт шестигранный |
Загрузка ...
|
|
| 12 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 13 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 14 | 9902 88826 2 | Фланцевый подшипник FGЕ210 |
Загрузка ...
|
|
| 15 | 9960 92326 6 | Шайба |
Загрузка ...
|
|
| 16 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 17 | 4038 81343 0 | Корпус фланцевого подшипника |
Загрузка ...
|
|
| 18 | 9903 94898 1 | Втулка зажимная |
Загрузка ...
|
|
| 19 | 9902 89217 0 | Самоустанавливающийся подшипник LЕ209 |
Загрузка ...
|
|
| 20 | 9964 91739 3 | Стопорное кольцо 75 |
Загрузка ...
|
|
| 21 | 4038 81324 6 | Подшипниковая втулка |
Загрузка ...
|
|
| 22 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 23 | 4038 81326 2 | Защитный кожух |
Загрузка ...
|
|
| 24 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 25 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 26 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 27 | 4038 81355 1 | Товарный знак 16К |
Загрузка ...
|
|
| 28 | 9920 92551 5 | Масленка коническая |
Загрузка ...
|
|
| 29 | 4042 40399 8 | Крышка подшипника 0,110 |
Загрузка ...
|
|
| 30 | 4042 40400 0 | Упорное наружное кольцо |
Загрузка ...
|
|
| 31 | 9965 92090 0 | Установочная шайба 48х1,5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
