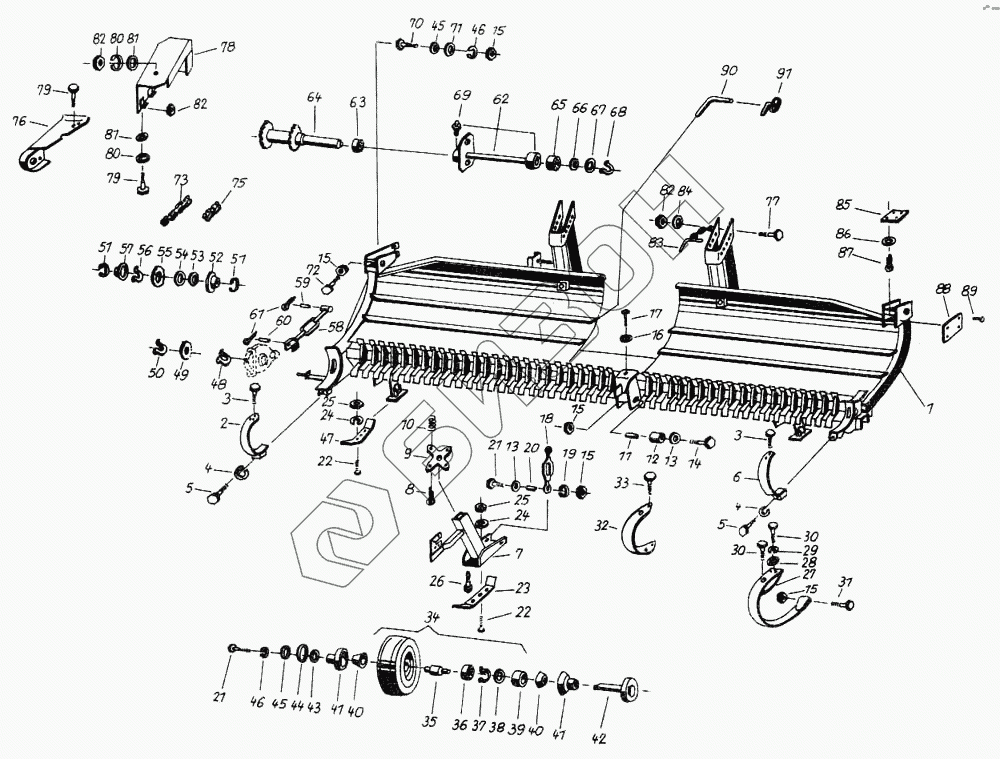

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Рама - монтируемые части
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
15
16
17
18
19
20
21
21
22
22
23
24
24
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
45
46
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
75
76
77
78
79
79
80
80
81
81
82
82
82
83
84
85
86
87
88
89
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4038 81333 4 | Рама |
Загрузка ...
|
|
| 2 | 4038 81308 6 | Стяжная лента, справа |
Загрузка ...
|
|
| 3 | 9933 96034 5 | Болт с шестигранной головкой М10х18 |
Загрузка ...
|
|
| 4 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 5 | 9933 93130 8 | Болт с шестигранной головкой М10х45 |
Загрузка ...
|
|
| 6 | 4038 81309 4 | Стяжная лента, слева |
Загрузка ...
|
|
| 7 | 4038 81310 0 | Опора |
Загрузка ...
|
|
| 8 | 9963 95047 5 | Шплинт 4х18 |
Загрузка ...
|
|
| 9 | 4038 81311 7 | Плита |
Загрузка ...
|
|
| 10 | 9974 88227 5 | Пружина растяжения С2,8х30х40А1 |
Загрузка ...
|
|
| 11 | 4038 81313 3 | Втулка |
Загрузка ...
|
|
| 12 | 4038 81314 1 | Ролик |
Загрузка ...
|
|
| 13 | 9960 92326 6 | Шайба |
Загрузка ...
|
|
| 14 | 9932 95800 5 | Болт с шестигранной головкой М12х90 |
Загрузка ...
|
|
| 15 | 9950 89631 0 | Гайка шестигранная |
Загрузка ...
|
|
| 16 | 9960 92180 1 | Шайба 10,5 |
Загрузка ...
|
|
| 17 | 4042 40341 8 | Болт стяжной |
Загрузка ...
|
|
| 18 | 9952 94912 1 | Стяжной замок АВ-М12 |
Загрузка ...
|
|
| 19 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 20 | 4038 81315 8 | Втулка |
Загрузка ...
|
|
| 21 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 22 | 9943 93477 6 | Болт с потайной головкой |
Загрузка ...
|
|
| 23 | 4038 81312 5 | Основание |
Загрузка ...
|
|
| 24 | 9961 91124 5 | Кольцо пружинное |
Загрузка ...
|
|
| 25 | 9950 89613 4 | Гайка шестигранная |
Загрузка ...
|
|
| 26 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 27 | 4038 81321 3 | Средняя окоба |
Загрузка ...
|
|
| 28 | 9965 96298 3 | Шайба 10х20х3 |
Загрузка ...
|
|
| 29 | 9961 91123 7 | Кольцо пружинное |
Загрузка ...
|
|
| 30 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 9932 95845 6 | Болт с шестигранной головкой М12х100 |
Загрузка ...
|
|
| 32 | 4038 81300 4 | Скребок |
Загрузка ...
|
|
| 33 | 9933 92974 8 | Болт с шестигранной головкой М8х10 |
Загрузка ...
|
|
| 34 | 4042 40326 6 | Колесо опорное |
Загрузка ...
|
|
| 35 | 4146 40050 4 | Корпус |
Загрузка ...
|
|
| 36 | 9902 89049 0 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 37 | 9964 91782 6 | Кольцо стопорное |
Загрузка ...
|
|
| 38 | 9905 87045 1 | Уплотнение вала |
Загрузка ...
|
|
| 39 | 4146 40051 2 | Втулка |
Загрузка ...
|
|
| 40 | 9910 94789 3 | Колпак пылезащитный |
Загрузка ...
|
|
| 41 | 4042 40337 0 | Колпак защитный |
Загрузка ...
|
|
| 42 | 4042 40338 7 | Ось |
Загрузка ...
|
|
| 43 | 9965 92096 1 | Установочная шайба 32х1 |
Загрузка ...
|
|
| 44 | 4042 40339 5 | Шайба |
Загрузка ...
|
|
| 45 | 9965 92440 6 | Шайба |
Загрузка ...
|
|
| 46 | 9961 91119 8 | Кольцо пружинное |
Загрузка ...
|
|
| 47 | 4038 81322 1 | Основание |
Загрузка ...
|
|
| 48 | 9964 91720 7 | Стопорное кольцо 28 |
Загрузка ...
|
|
| 49 | 4038 81325 4 | Цепное колесо, 14 зубьев |
Загрузка ...
|
|
| 50 | 9964 91721 5 | Кольцо стопорное |
Загрузка ...
|
|
| 51 | 9964 91777 0 | Кольцо стопорное |
Загрузка ...
|
|
| 52 | 4146 40052 0 | Крышка |
Загрузка ...
|
|
| 53 | 4146 40053 7 | Уплотнительная шайба |
Загрузка ...
|
|
| 54 | 9902 89040 0 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 55 | 4042 40363 5 | Звездочка в сборе |
Загрузка ...
|
|
| 56 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
|
| 57 | 9904 86893 1 | Крышка |
Загрузка ...
|
|
| 58 | 4034 80472 2 | Стяжной замок |
Загрузка ...
|
|
| 59 | 9949 86424 1 | Палец 16х45х33 |
Загрузка ...
|
|
| 60 | 9949 86400 8 | Палец |
Загрузка ...
|
|
| 61 | 9963 94999 6 | Шплинт |
Загрузка ...
|
|
| 62 | 4038 81301 2 | Подшипник |
Загрузка ...
|
|
| 63 | 9902 89050 5 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 64 | 4038 81302 0 | Приводной вал |
Загрузка ...
|
|
| 65 | 9902 89121 7 | Радиальный шарикоподшипник 6007-RS |
Загрузка ...
|
|
| 66 | 4221 61306 2 | Уплотнительная шайба |
Загрузка ...
|
|
| 67 | 9965 92089 4 | Установочная шайба 35х0,5 |
Загрузка ...
|
|
| 68 | 9964 91724 8 | Кольцо стопорное |
Загрузка ...
|
|
| 69 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 70 | 9933 93202 8 | Болт шестигранный |
Загрузка ...
|
|
| 71 | 9964 92417 5 | Шайба 13 |
Загрузка ...
|
|
| 72 | 9933 93246 2 | Болт с шестигранной головкой М12х90 |
Загрузка ...
|
|
| 73 | 9917 90740 4 | Роликовая цепь 12А-01-130 |
Загрузка ...
|
|
| 74 | Соединительное звено D12А-01 | Соединительное звено D12А-01 |
Загрузка ...
|
|
| 75 | 9917 90741 2 | Роликовая цепь 16В-1-76 |
Загрузка ...
|
|
| 76 | 4038 81328 7 | Нижнее защитное приспособление |
Загрузка ...
|
|
| 77 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 78 | 4038 81327 0 | Верхнее защитное приспособление |
Загрузка ...
|
|
| 79 | 9933 92986 0 | Болт шестигранный |
Загрузка ...
|
|
| 80 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 81 | 9961 92167 3 | Шайба |
Загрузка ...
|
|
| 82 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 83 | 4042 40320 0 | Чека |
Загрузка ...
|
|
| 84 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 85 | 4038 81323 8 | Резиновая шина |
Загрузка ...
|
|
| 86 | 9961 91984 7 | Шайба |
Загрузка ...
|
|
| 87 | 9963 95018 6 | Шплинт |
Загрузка ...
|
|
| 88 | 4038 81356 8 | Фирменная табличка изделия DА52х105х4 |
Загрузка ...
|
|
| 89 | 9967 88422 7 | Цилиндрический просечной штифт с полукруглой головкой 3х6 |
Загрузка ...
|
|
| 90 | 4131 77122 1 | Чека |
Загрузка ...
|
|
| 91 | 9916 93942 0 | Штекер откидной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
