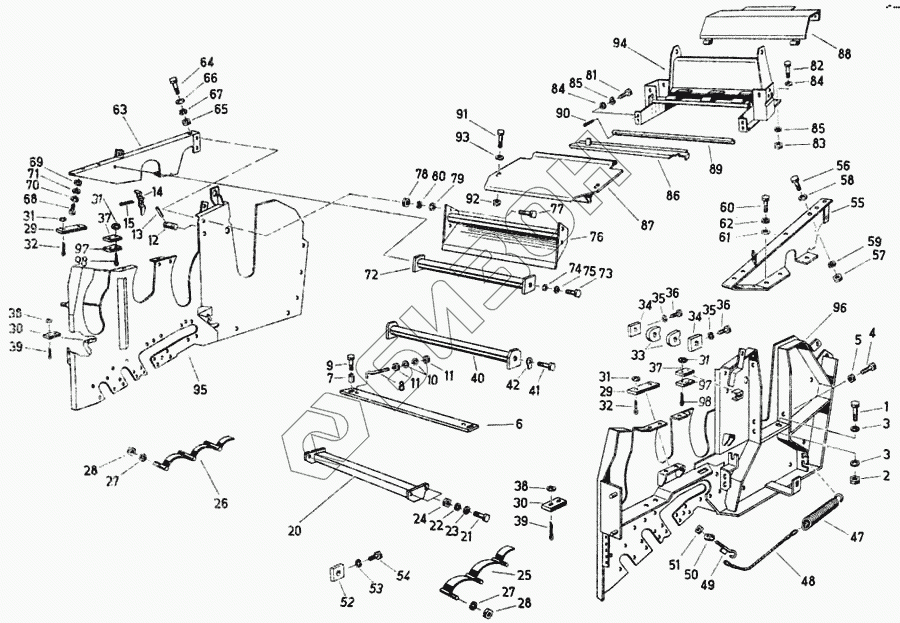

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Измельчительный агрегат
1
2
3
3
6
7
8
9
10
11
11
12
13
14
15
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
31
31
31
31
32
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
42
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
97
98
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9934 93343 8 | Болт с шестигранной головкой М16х1,5х80 |
Загрузка ...
|
|
| 2 | 9950 89736 0 | Гайка шестигранная |
Загрузка ...
|
|
| 3 | 4031 82959 8 | Шайба |
Загрузка ...
|
|
| 6 | 4032 80108 8 | Противорежущая пластина |
Загрузка ...
|
|
| 7 | 4032 80109 6 | Распорная деталь |
Загрузка ...
|
|
| 8 | 4032 80890 4 | Анкерная связь |
Загрузка ...
|
|
| 9 | 9934 99926 2 | Болт с шестигранной головкой М16х1,5х75 |
Загрузка ...
|
|
| 10 | 9965 92475 2 | Шайба 14х25х4 |
Загрузка ...
|
|
| 11 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 12 | 4032 80134 4 | Палец |
Загрузка ...
|
|
| 13 | 9967 94377 8 | Цилиндрический просечной штифт 10х125 |
Загрузка ...
|
|
| 14 | 4032 80135 2 | Защелка |
Загрузка ...
|
|
| 15 | 9963 95020 0 | Шплинт 5х25 |
Загрузка ...
|
|
| 20 | 4031 82919 6 | Поперечное соединение |
Загрузка ...
|
|
| 21 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 22 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 23 | 9960 92194 7 | Шайба 11,5 |
Загрузка ...
|
|
| 24 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 25 | 4031 82780 3 | Защитная планка, левая |
Загрузка ...
|
|
| 26 | 4031 82781 1 | Защитная планка, правая |
Загрузка ...
|
|
| 27 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 28 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 29 | 4031 82825 0 | Резиновая плита |
Загрузка ...
|
|
| 30 | 4031 82826 7 | Резиновая плита |
Загрузка ...
|
|
| 31 | 9960 92155 3 | Шайба |
Загрузка ...
|
|
| 32 | 9963 95034 6 | Шплинт 5х50 |
Загрузка ...
|
|
| 33 | 4032 80111 0 | Подшипниковая стойка |
Загрузка ...
|
|
| 34 | 4032 81208 2 | Подшипниковая стойка |
Загрузка ...
|
|
| 35 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 36 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 37 | 4031 82827 5 | Резиновая плита |
Загрузка ...
|
|
| 38 | 9960 92155 3 | Шайба |
Загрузка ...
|
|
| 39 | 9963 95034 6 | Шплинт 5х50 |
Загрузка ...
|
|
| 40 | 4031 82894 1 | Распорная труба, сварная |
Загрузка ...
|
|
| 41 | 9935 96098 7 | Болт с шестигранной головкой М16х1,5х40 |
Загрузка ...
|
|
| 42 | 9960 92238 6 | Шайба 17 |
Загрузка ...
|
|
| 47 | 9974 88118 6 | Пружина растяжения В9х63х40 |
Загрузка ...
|
|
| 48 | 1402 34667 2 | Тормозной канат |
Загрузка ...
|
|
| 49 | 4032 80126 4 | Крюк |
Загрузка ...
|
|
| 50 | 4032 80127 2 | Труба |
Загрузка ...
|
|
| 51 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 52 | 4032 81208 2 | Подшипниковая стойка |
Загрузка ...
|
|
| 53 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 54 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 55 | 4031 82862 8 | Мостик, левый |
Загрузка ...
|
|
| 56 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 57 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 58 | 9965 92187 0 | Шайба 11х25х4 |
Загрузка ...
|
|
| 59 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 60 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 61 | 9965 92187 0 | Шайба 11х25х4 |
Загрузка ...
|
|
| 62 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 63 | 4031 82863 6 | Мостик, правый |
Загрузка ...
|
|
| 64 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 65 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 66 | 9965 92187 0 | Шайба 11х25х4 |
Загрузка ...
|
|
| 67 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 68 | 9933 93210 8 | Болт шестигранный |
Загрузка ...
|
|
| 69 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 70 | 9965 91129 8 | Шайба 14х32х3 |
Загрузка ...
|
|
| 71 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 72 | 4031 82784 4 | Поперечное соединение |
Загрузка ...
|
|
| 73 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 74 | 9965 96349 4 | Шайба 14х25х3 |
Загрузка ...
|
|
| 75 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 76 | 4031 83264 0 | Поперечное соединение |
Загрузка ...
|
|
| 77 | 9933 93118 0 | Болт шестигранный |
Загрузка ...
|
|
| 78 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 79 | 9965 92187 0 | Шайба 11х25х4 |
Загрузка ...
|
|
| 80 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 81 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 82 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 83 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 84 | 9965 92475 2 | Шайба 14х25х4 |
Загрузка ...
|
|
| 85 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 86 | 4031 83116 6 | Покрывной лист |
Загрузка ...
|
|
| 87 | 4032 80970 4 | Крышка |
Загрузка ...
|
|
| 88 | 4032 80971 2 | Колпак |
Загрузка ...
|
|
| 89 | 4031 83236 8 | Труба |
Загрузка ...
|
|
| 90 | 9963 95001 6 | Шплинт 4х28 |
Загрузка ...
|
|
| 91 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 92 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 93 | 9965 92190 1 | Шайба |
Загрузка ...
|
|
| 94 | Траверса | Траверса |
Загрузка ...
|
|
| 95 | Стенка боковая (правая) | Стенка боковая (правая) |
Загрузка ...
|
|
| 96 | Стенка боковая (левая) | Стенка боковая (левая) |
Загрузка ...
|
|
| 97 | 4031 82918 8 | Вкладыш |
Загрузка ...
|
|
| 98 | 9963 95034 6 | Шплинт 5х50 |
Загрузка ...
|
|
| 99 | 4031 82938 0 | Шайба |
Загрузка ...
|
|
| 99 | 4031 82939 7 | Шайба |
Загрузка ...
|
|
| 99 | 4031 82940 3 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
