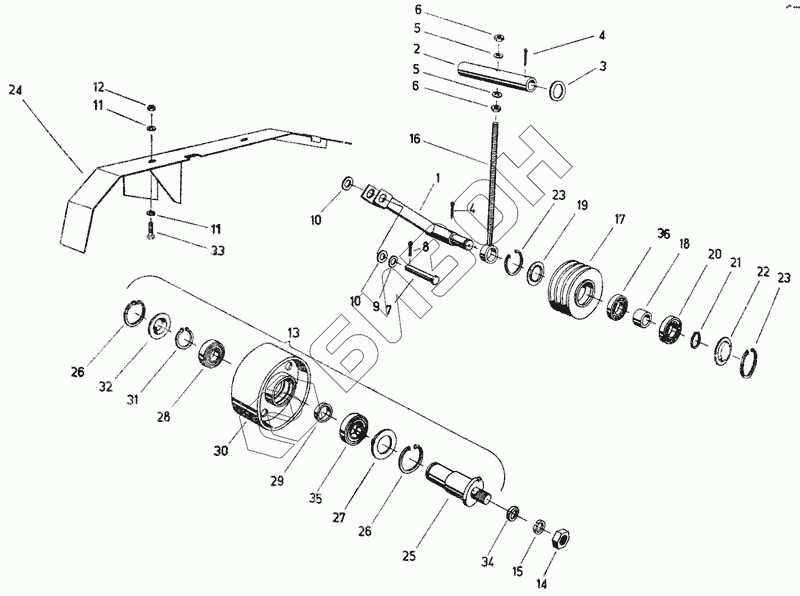

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Устройство натяжения клинового ремня
1
2
4
4
5
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4032 80863 1 | Стяжной рычаг |
Загрузка ...
|
|
| 2 | 4032 81240 2 | Поддерживающая труба |
Загрузка ...
|
|
| 4 | 9963 95035 4 | Шплинт 5х60 |
Загрузка ...
|
|
| 5 | 9960 92240 0 | Шайба 18 |
Загрузка ...
|
|
| 6 | 9950 98684 1 | Шестигранная гайка М16 |
Загрузка ...
|
|
| 7 | 9949 86479 7 | Палец |
Загрузка ...
|
|
| 8 | 9963 95079 7 | Шплинт 8х50 |
Загрузка ...
|
|
| 9 | 9965 92139 7 | Шайба 38х50х3 |
Загрузка ...
|
|
| 10 | 9965 92306 0 | Шайба 38х50х1 |
Загрузка ...
|
|
| 11 | 9961 92208 8 | Шайба |
Загрузка ...
|
|
| 12 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 13 | 4032 80054 4 | Натяжной ролик |
Загрузка ...
|
|
| 14 | 9950 89758 6 | Гайка шестигранная |
Загрузка ...
|
|
| 15 | 9961 91158 3 | Кольцо пружинное |
Загрузка ...
|
|
| 16 | 4032 80776 3 | Установочный шпиндель |
Загрузка ...
|
|
| 17 | 4031 83265 7 | Шкив клиноременной, в сборе |
Загрузка ...
|
|
| 18 | 4032 80377 2 | Распорное кольцо |
Загрузка ...
|
|
| 19 | 4032 90163 3 | Верхняя шайба |
Загрузка ...
|
|
| 20 | 9902 89053 8 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 21 | 9964 91726 4 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | 9904 86905 7 | Крышка 80 |
Загрузка ...
|
|
| 23 | 9964 91783 4 | Кольцо стопорное |
Загрузка ...
|
|
| 24 | 4032 80895 3 | Защита вариатора |
Загрузка ...
|
|
| 25 | 4032 80055 2 | Палец |
Загрузка ...
|
|
| 26 | 9964 91781 8 | Кольцо стопорное |
Загрузка ...
|
|
| 27 | 4221 61306 3 | Уплотнительная шайба |
Загрузка ...
|
|
| 28 | 9902 89047 4 | Радиальный шарикоподшипник 6206 |
Загрузка ...
|
|
| 29 | 4032 80057 7 | Втулка |
Загрузка ...
|
|
| 30 | 4221 61313 5 | Натяжной ролик |
Загрузка ...
|
|
| 31 | 9964 91721 5 | Кольцо стопорное |
Загрузка ...
|
|
| 32 | 9904 86899 7 | Крышка 62 |
Загрузка ...
|
|
| 33 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 34 | 9965 92278 3 | Шайба |
Загрузка ...
|
|
| 35 | 9902 89046 6 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 36 | 9902 89052 1 | Шарикоподшипник радиальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
