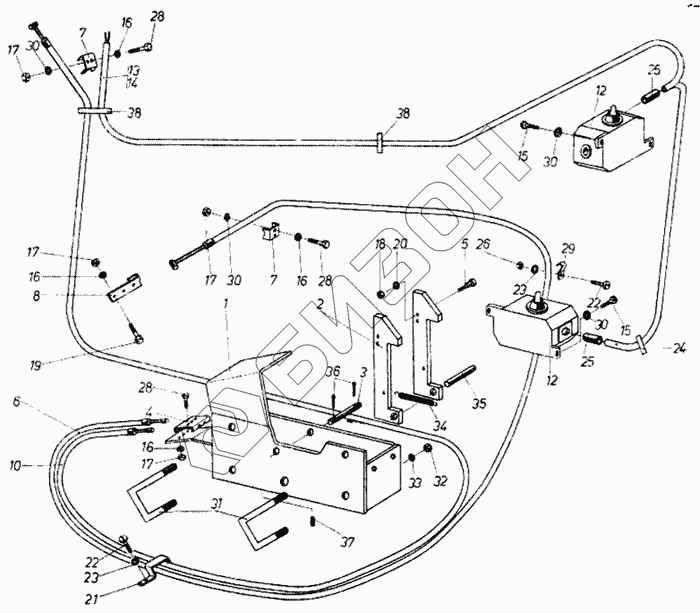

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Принудительная блокировка
1
2
3
4
5
6
7
7
8
10
12
12
13
14
15
15
16
16
16
16
17
17
17
17
20
21
22
22
23
23
24
25
25
26
29
30
30
30
30
31
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4032 80962 4 | Консоль |
Загрузка ...
|
|
| 2 | 4031 82984 6 | Рычаг, в сборе |
Загрузка ...
|
|
| 3 | 4031 82983 8 | Упор |
Загрузка ...
|
|
| 4 | 4032 80969 8 | Скоба |
Загрузка ...
|
|
| 5 | 4032 80968 1 | Крепление |
Загрузка ...
|
|
| 6 | 4032 80967 3 | Канатная тяга |
Загрузка ...
|
|
| 7 | 4032 80966 5 | Скоба |
Загрузка ...
|
|
| 8 | 4031 83062 2 | Держатель |
Загрузка ...
|
|
| 9 | 4031 83063 0 | Крепление |
Загрузка ...
|
|
| 10 | 4032 80963 2 | Канатная тяга |
Загрузка ...
|
|
| 11 | 4032 80958 5 | Конечный выключатель типа Берштайн |
Загрузка ...
|
|
| 12 | 4031 82928 1 | Провод, принудительная блокировка |
Загрузка ...
|
|
| 13 | Бытовой зажим 6 мм2 | Бытовой зажим 6 мм2 |
Загрузка ...
|
|
| 14 | 9936 93806 3 | Болт с цилиндрической головкой ВМ5х12 |
Загрузка ...
|
|
| 15 | 9961 91072 6 | Кольцо пружинное |
Загрузка ...
|
|
| 16 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 17 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 20 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 21 | 9923 92488 2 | Крепежная скоба С8 |
Загрузка ...
|
|
| 22 | 9937 93926 4 | Болт с цилиндрической головкой ВМ4х10 |
Загрузка ...
|
|
| 23 | 9961 91060 5 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 9923 88435 0 | Крепежная лента В80 |
Загрузка ...
|
|
| 25 | 9969 94854 7 | Сальниковое резьбовое соединение Срg13,5х7 |
Загрузка ...
|
|
| 26 | 9950 89543 0 | Гайка шестигранная |
Загрузка ...
|
|
| 27 | 9933 95936 8 | Болт с шестигранной головкой М5х22 |
Загрузка ...
|
|
| 29 | 9923 92484 1 | Крепежная скоба А8 |
Загрузка ...
|
|
| 30 | 9960 91910 8 | Шайба 5,3 |
Загрузка ...
|
|
| 31 | 9916 86871 0 | Зажимная скоба, угловая М10х62х60 |
Загрузка ...
|
|
| 32 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 34 | 9974 88139 5 | Пружина растяжения А2х14х25Ва |
Загрузка ...
|
|
| 35 | 9967 94482 6 | Цилиндрический штифт 10х9х50 |
Загрузка ...
|
|
| 36 | 9963 94927 2 | Шплинт 1,6х16 |
Загрузка ...
|
|
| 37 | 9947 94016 8 | Шпилька с резьбой М5х12 |
Загрузка ...
|
|
| 38 | 9923 88438 3 | Крепежная лента А140 |
Загрузка ...
|
|
| 39 | Крепежная лента А180 | Крепежная лента А180 |
Загрузка ...
|
|
| 40 | 9960 92164 1 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
