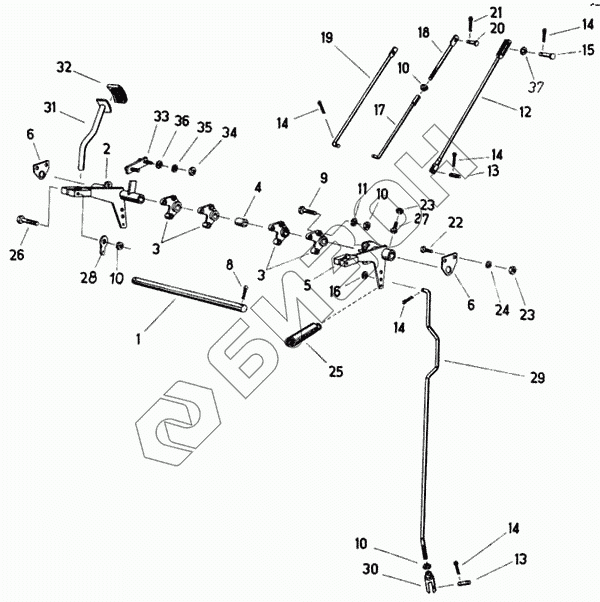

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Вал педали
1
2
3
3
4
5
6
6
8
9
10
10
10
10
11
12
13
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4032 80292 5 | Вал |
Загрузка ...
|
|
| 2 | 4032 80833 4 | Тормозной рычаг |
Загрузка ...
|
|
| 3 | 4032 80296 4 | Рычаг |
Загрузка ...
|
|
| 4 | 4032 80294 8 | Втулка распорная |
Загрузка ...
|
|
| 5 | 4032 80834 2 | Рычаг сцепления |
Загрузка ...
|
|
| 6 | 4221 60550 4 | Пластина опорная |
Загрузка ...
|
|
| 8 | 9963 95062 7 | Шплинт 6,3х40 |
Загрузка ...
|
|
| 9 | 9933 93130 8 | Болт с шестигранной головкой М10х45 |
Загрузка ...
|
|
| 10 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 11 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 12 | 4032 80809 4 | Система тяг и рычагов |
Загрузка ...
|
|
| 13 | 9949 86267 4 | Палец 10х36х26 |
Загрузка ...
|
|
| 14 | 9963 94976 2 | Шплинт |
Загрузка ...
|
|
| 15 | 9949 86308 0 | Палец 10h11х32х27 |
Загрузка ...
|
|
| 16 | 9960 92177 0 | Шайба 10,5 |
Загрузка ...
|
|
| 17 | 4032 80277 1 | Штанга |
Загрузка ...
|
|
| 18 | 4032 80278 8 | Штанга |
Загрузка ...
|
|
| 19 | 4032 80276 3 | Штанга |
Загрузка ...
|
|
| 20 | 9949 86283 4 | Палец |
Загрузка ...
|
|
| 21 | 9963 94936 0 | Шплинт 2х16 |
Загрузка ...
|
|
| 22 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 24 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 25 | 9974 88095 6 | Пружина растяжения А2,8х30х40 |
Загрузка ...
|
|
| 26 | 9932 93170 2 | Болт с шестигранной головкой СМ10х50 |
Загрузка ...
|
|
| 27 | 9933 93026 8 | Болт шестигранный |
Загрузка ...
|
|
| 28 | 9962 92358 6 | Стопорная шайба 10,5 |
Загрузка ...
|
|
| 29 | 4032 80005 4 | Штанга |
Загрузка ...
|
|
| 30 | 9969 88323 2 | Головка вилки 10х40 |
Загрузка ...
|
|
| 31 | 4032 80800 4 | Педаль |
Загрузка ...
|
|
| 32 | 4221 67251 4 | Покрытие педали |
Загрузка ...
|
|
| 33 | 4031 83214 2 | Упорная плита |
Загрузка ...
|
|
| 34 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 35 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 36 | 9960 92212 8 | Шайба 14 |
Загрузка ...
|
|
| 37 | 9960 96204 7 | Шайба |
Загрузка ...
|
