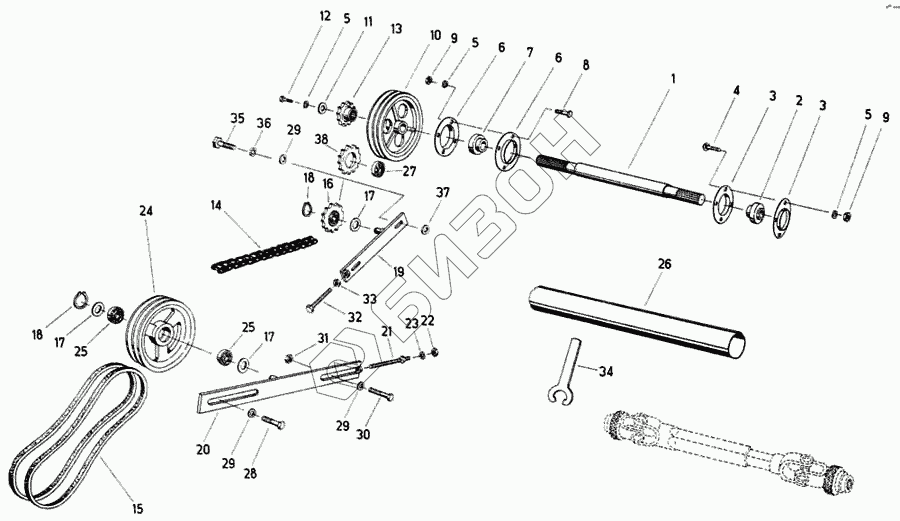

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Приводной вал
1
2
3
3
4
5
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4036 80496 2 | Вал |
Загрузка ...
|
|
| 2 | 9902 89212 1 | Самоустанавливающийся подшипник L207 |
Загрузка ...
|
|
| 3 | 4131 77112 5 | Вкладыш |
Загрузка ...
|
|
| 4 | 9945 92630 7 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 5 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 6 | 4131 77010 3 | Вкладыш подшипника |
Загрузка ...
|
|
| 7 | 9902 89216 2 | Самоустанавливающийся подшипник L208 |
Загрузка ...
|
|
| 8 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 9 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 10 | 4131 77068 8 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 11 | 9965 96340 4 | Шайба 11х50х6 |
Загрузка ...
|
|
| 12 | 9933 93118 0 | Болт шестигранный |
Загрузка ...
|
|
| 13 | 4131 77069 6 | Звездочка |
Загрузка ...
|
|
| 14 | 9917 90723 6 | Цепь роликовая |
Загрузка ...
|
|
| 15 | 9911 86184 6 | Комплект узких клиновых ремней |
Загрузка ...
|
|
| 16 | 4131 77072 7 | Звездочка |
Загрузка ...
|
|
| 17 | 4133 77313 3 | Шайба защитная |
Загрузка ...
|
|
| 18 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | 4036 80489 7 | Установочная консоль |
Загрузка ...
|
|
| 20 | 4131 77645 1 | Консоль установочная |
Загрузка ...
|
|
| 21 | 4131 77076 8 | Винт установочный |
Загрузка ...
|
|
| 22 | 9950 89643 1 | Гайка шестигранная |
Загрузка ...
|
|
| 23 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 4131 77646 8 | Шкив клиноременный |
Загрузка ...
|
|
| 25 | 9902 89042 5 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 26 | 4036 80492 1 | Защитное приспособление для вала |
Загрузка ...
|
|
| 27 | 9902 89084 3 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 28 | 9930 93288 3 | Болт с шестигранной головкой М16х30 |
Загрузка ...
|
|
| 29 | 9965 92242 0 | Шайба |
Загрузка ...
|
|
| 30 | 9933 93322 1 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 9950 89710 2 | Шестигранная гайка АМ16 |
Загрузка ...
|
|
| 32 | 9933 93334 2 | Болт с шестигранной головкой М16х100 |
Загрузка ...
|
|
| 33 | 9950 89747 3 | Шестигранная гайка М16 |
Загрузка ...
|
|
| 34 | 4121 08437 2 | Ключ для вала отбора мощности |
Загрузка ...
|
|
| 35 | 9933 95976 1 | Болт шестигранный |
Загрузка ...
|
|
| 36 | 9961 91146 2 | Кольцо пружинное |
Загрузка ...
|
|
| 37 | Шайба 18х50х1 | Шайба 18х50х1 |
Загрузка ...
|
|
| 38 | 4131 77643 5 | Диск звездочки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
