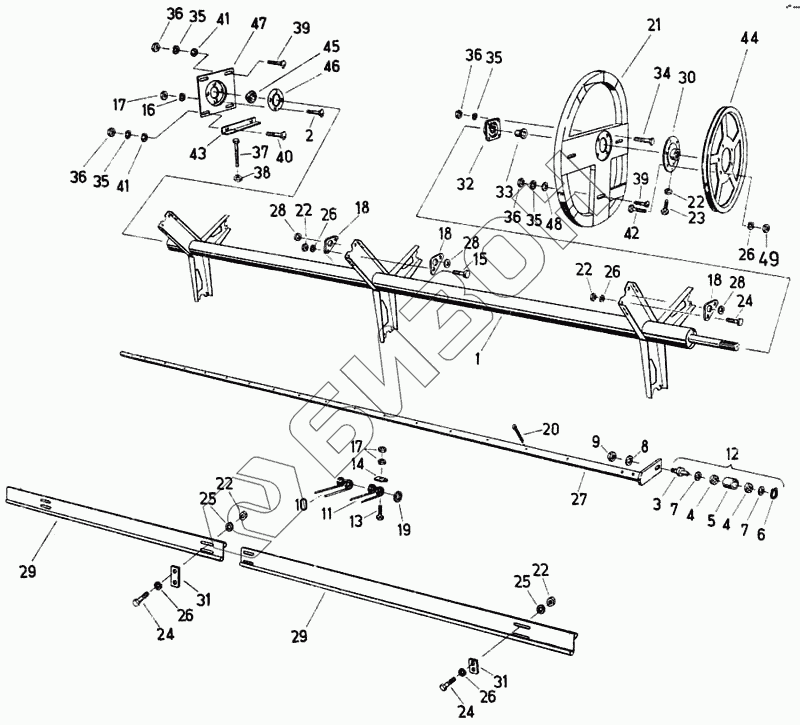

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Мотовило
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
19
20
21
22
22
22
22
22
23
24
24
24
25
25
26
26
26
26
26
27
28
28
28
29
29
30
31
31
32
33
34
35
35
35
35
36
36
36
36
37
38
39
39
40
41
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 77008 5 | Брус мотовила |
Загрузка ...
|
|
| 2 | 9945 92628 4 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 3 | 4131 77019 8 | Палец |
Загрузка ...
|
|
| 4 | 9902 89039 4 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 5 | 4131 77020 4 | Ролик |
Загрузка ...
|
|
| 6 | 9964 91715 1 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | 4131 77021 2 | Шайба уплотнительная |
Загрузка ...
|
|
| 8 | 9965 92351 8 | Шайба |
Загрузка ...
|
|
| 9 | 9950 89736 0 | Гайка шестигранная |
Загрузка ...
|
|
| 10 | 4131 77024 5 | Зуб пружинный двойной |
Загрузка ...
|
|
| 11 | 4131 77025 3 | Зуб пружинный двойной |
Загрузка ...
|
|
| 12 | 4131 77018 1 | Ролик направляющий в сборе |
Загрузка ...
|
|
| 13 | 9932 93140 5 | Болт с шестигранной головкой М10х60 |
Загрузка ...
|
|
| 14 | 4131 77027 8 | Прокладка |
Загрузка ...
|
|
| 15 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 16 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 17 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 18 | 4131 77109 4 | Опора |
Загрузка ...
|
|
| 19 | 9965 96269 4 | Шайба 38х60х4 |
Загрузка ...
|
|
| 20 | 9963 95079 7 | Шплинт 8х50 |
Загрузка ...
|
|
| 21 | 4131 77004 4 | Направляющая криволинейная |
Загрузка ...
|
|
| 22 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 23 | 4032 80086 2 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 25 | 9961 92167 3 | Шайба |
Загрузка ...
|
|
| 26 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 27 | 4131 77534 6 | Вал |
Загрузка ...
|
|
| 28 | 4131 77535 4 | Втулка |
Загрузка ...
|
|
| 29 | 4131 77013 2 | Планка |
Загрузка ...
|
|
| 30 | 4131 77118 2 | Фланец |
Загрузка ...
|
|
| 31 | 4131 77015 7 | Накладка |
Загрузка ...
|
|
| 32 | 9902 88844 7 | Фланцевый подшипник FGК209 |
Загрузка ...
|
|
| 33 | 9903 94886 0 | Втулка зажимная |
Загрузка ...
|
|
| 34 | 9933 93202 8 | Болт шестигранный |
Загрузка ...
|
|
| 35 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 36 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 37 | 9933 93174 2 | Болт с шестигранной головкой М10х100 |
Загрузка ...
|
|
| 38 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 39 | 9945 92642 8 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 40 | 9945 92646 0 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 41 | 4131 77210 1 | Шайба |
Загрузка ...
|
|
| 42 | 9933 93026 8 | Болт шестигранный |
Загрузка ...
|
|
| 43 | 4131 77116 6 | Уголок |
Загрузка ...
|
|
| 44 | 4131 77119 0 | Шкив клиноременный |
Загрузка ...
|
|
| 45 | 9902 89216 2 | Самоустанавливающийся подшипник L208 |
Загрузка ...
|
|
| 46 | 4131 77010 8 | Вкладыш |
Загрузка ...
|
|
| 47 | 4131 77011 6 | Пластина подшипника |
Загрузка ...
|
|
| 48 | 9961 92208 8 | Шайба |
Загрузка ...
|
|
| 49 | 9950 89589 8 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
