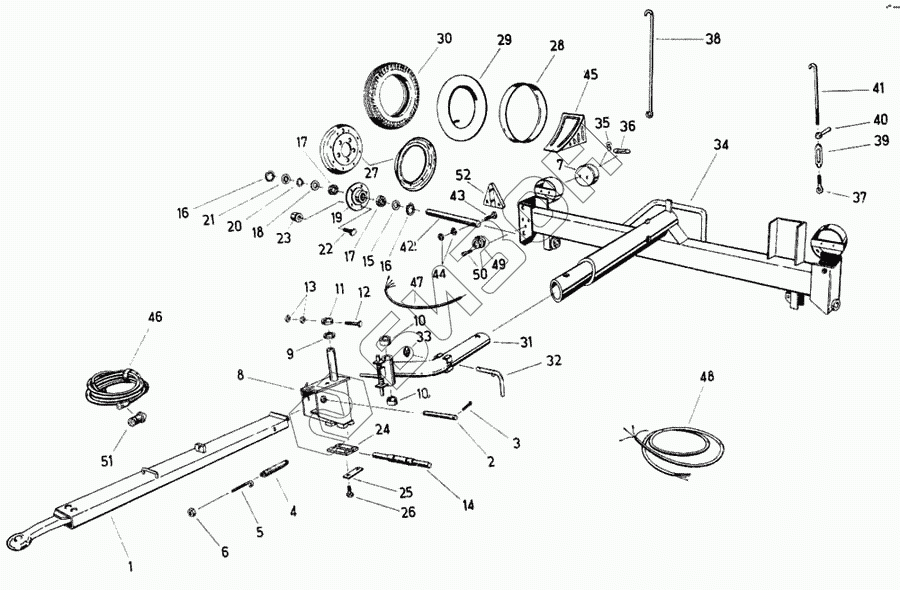

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Транспортная тележка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4134 77356 7 Дышло
Загрузка ...
2 4134 77348 7 Палец
Загрузка ...
3 9963 95060 2 Шплинт
Загрузка ...
4 9974 88110 4 Пружина растяжения
Загрузка ...
5 4134 77623 1 Винт стяжной
Загрузка ...
6 9954 89742 0 Гайка шестигранная
Загрузка ...
7 9019 87407 2 Фонарь, задний, тормозной
Загрузка ...
8 4134 77355 0 Поворотная тележка
Загрузка ...
9 4134 79100 5 Шайба
Загрузка ...
10 9926 86698 1 Втулка
Загрузка ...
11 4134 77346 2 Шайба
Загрузка ...
12 9967 94317 5 Цилиндрический просечной штифт 10х70
Загрузка ...
13 9019 87406 4 Фонарь, задний, тормозной
Загрузка ...
14 4134 77350 1 Ось, передняя
Загрузка ...
15 4134 77351 8 Прокладка
Загрузка ...
16 9964 91781 8 Кольцо стопорное
Загрузка ...
17 9902 89011 1 Шарикоподшипник радиальный
Загрузка ...
18 4110 08769 1 Шайба уплотнительная
Загрузка ...
19 4110 08768 3 Ступица колеса
Загрузка ...
20 9964 91724 8 Кольцо стопорное
Загрузка ...
21 4134 77352 6 Крышка
Загрузка ...
22 9929 90226 0 Болт колеса
Загрузка ...
23 9951 90247 1 Гайка колеса
Загрузка ...
24 4134 77342 1 Скоба
Загрузка ...
25 4134 78980 6 Шайба стопорная
Загрузка ...
26 9933 93186 3 Болт шестигранный
Загрузка ...
27 9017 90387 6 Колесо дисковое
Загрузка ...
28 4032 80986 6 Лента ободная
Загрузка ...
29 4032 80982 5 Камера
Загрузка ...
30 4032 80979 4 Шина
Загрузка ...
31 4134 77354 2 Труба оси
Загрузка ...
32 4134 77343 8 Штекер
Загрузка ...
33 9916 93942 0 Штекер откидной
Загрузка ...
34 4134 77359 1 Рама
Загрузка ...
35 9019 97435 7 Лампа FZL-В 24V 21W-ВА15s
Загрузка ...
36 9019 87633 0 Лампа накаливания 24V 5W-S8,5
Загрузка ...
37 9953 92844 6 Рым-болт
Загрузка ...
38 4134 77623 1 Винт стяжной
Загрузка ...
39 9952 94909 0 Замок стяжной
Загрузка ...
40 9910 88364 3 Рукоятка коническая
Загрузка ...
41 4134 77358 6 Шпиль
Загрузка ...
42 4134 77360 6 Ось
Загрузка ...
43 9932 93149 5 Болт шестигранный
Загрузка ...
44 9950 89611 8 Гайка шестигранная
Загрузка ...
45 9915 95480 6 Колодка подкладная
Загрузка ...
46 4134 77344 6 Кабель соединительный
Загрузка ...
47 4134 78665 1 Кабель
Загрузка ...
48 4134 78666 8 Кабель
Загрузка ...
49 9019 87803 5 Розетка
Загрузка ...
50 9936 93789 0 Болт с цилиндрической головкой
Загрузка ...
51 9019 87809 2 Штекер
Загрузка ...
52 9019 87781 3 Отражатель, треугольный А
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
