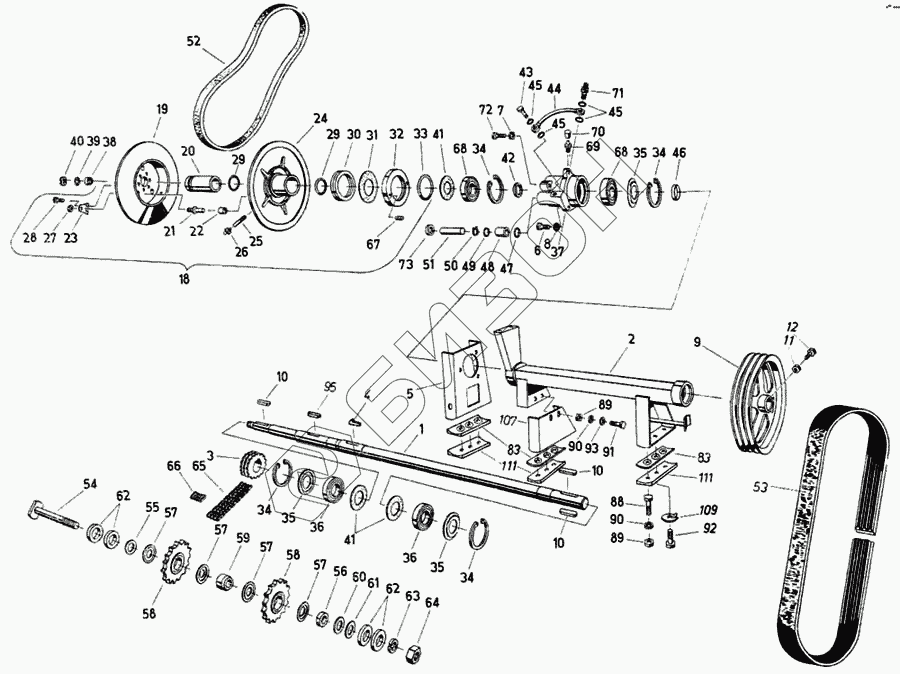

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Промежуточный вал
1
2
3
4
5
6
7
8
9
10
10
10
11
12
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
34
34
35
35
35
36
36
37
38
39
40
41
41
42
43
44
45
45
45
46
47
48
49
50
51
52
53
54
55
56
57
57
57
57
58
58
59
60
61
62
62
63
64
65
66
67
68
68
69
70
71
72
73
83
83
88
89
89
90
90
91
93
107
111
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4032 80102 2 | Промежуточный вал |
Загрузка ...
|
|
| 2 | 4031 82715 3 | Стойка подшипника |
Загрузка ...
|
|
| 3 | 4032 80103 0 | Цепное колесо 17 зубьев |
Загрузка ...
|
|
| 4 | 9965 95547 8 | Шпонка с головкой 14х9х63 |
Загрузка ...
|
|
| 5 | 4031 83167 2 | Стойка |
Загрузка ...
|
|
| 6 | 9933 93217 3 | Болт шестигранный |
Загрузка ...
|
|
| 7 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 8 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 9 | 4032 81228 3 | Ременной шкив, в сборе |
Загрузка ...
|
|
| 10 | 9965 95671 0 | Шпонка призматическая |
Загрузка ...
|
|
| 11 | 4221 60160 5 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | 9950 89658 2 | Шестигранная гайка М8 |
Загрузка ...
|
|
| 18 | 4032 80105 5 | Вариатор ходовой части |
Загрузка ...
|
|
| 19 | 4032 80107 1 | Половинка шкива клиноременной передачи |
Загрузка ...
|
|
| 20 | 4031 83281 7 | Напрявляющая втулка |
Загрузка ...
|
|
| 21 | 4221 61033 3 | Палец поводковый |
Загрузка ...
|
|
| 22 | 9926 86733 0 | Втулка, пропитанная D28/36r6х32 |
Загрузка ...
|
|
| 23 | 4221 61034 1 | Шайба стопорная |
Загрузка ...
|
|
| 24 | 4221 61038 2 | Половинка шкива клиноременной передачи |
Загрузка ...
|
|
| 25 | 4221 61039 0 | Трубка |
Загрузка ...
|
|
| 26 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 27 | 9950 89773 8 | Шестигранная гайка М20х1,5 |
Загрузка ...
|
|
| 28 | 9935 93295 0 | Болт шестигранный |
Загрузка ...
|
|
| 29 | 9907 91571 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 30 | 9902 88805 3 | Шарикоподшипник аксиально-радиальный |
Загрузка ...
|
|
| 31 | 4221 61010 8 | Шайба уплотнительная |
Загрузка ...
|
|
| 32 | 4221 61028 6 | Кольцо опорное |
Загрузка ...
|
|
| 33 | 9907 91585 7 | Кольцо круглого сечения |
Загрузка ...
|
|
| 34 | 9964 91786 7 | Кольцо стопорное |
Загрузка ...
|
|
| 35 | 4221 61007 7 | Крышка |
Загрузка ...
|
|
| 36 | 9902 89095 6 | Радиальный шарикоподшипник 6309-2 |
Загрузка ...
|
|
| 37 | 4221 61024 5 | Корпус подшипника |
Загрузка ...
|
|
| 38 | 4221 61001 1 | Втулка распорная |
Загрузка ...
|
|
| 39 | 9961 92373 8 | Стопорная шайба 24 |
Загрузка ...
|
|
| 40 | 9952 89495 0 | Гайка шлицевая |
Загрузка ...
|
|
| 41 | 4221 62914 2 | Распорная шайба |
Загрузка ...
|
|
| 42 | 4221 61025 3 | Распорное кольцо |
Загрузка ...
|
|
| 43 | 9946 92750 8 | Болт пустотелый |
Загрузка ...
|
|
| 44 | 4221 61022 0 | Трубопровод соединительный |
Загрузка ...
|
|
| 45 | 9970 90823 2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 46 | 4031 82791 6 | Распорное кольцо |
Загрузка ...
|
|
| 47 | 9907 91538 3 | Кольцо круглого сечения |
Загрузка ...
|
|
| 48 | 4221 61021 2 | Втулка |
Загрузка ...
|
|
| 49 | 9907 91500 4 | Кольцо круглого сечения |
Загрузка ...
|
|
| 50 | 9964 91770 5 | Кольцо стопорное |
Загрузка ...
|
|
| 51 | 4221 61020 4 | Поршень |
Загрузка ...
|
|
| 52 | 4032 80439 6 | Широкий клиновой ремень 50х20 |
Загрузка ...
|
|
| 53 | 4032 80826 2 | Сопряженный клиновой ремень механизма перемещения |
Загрузка ...
|
|
| 54 | 4032 80959 3 | Палец |
Загрузка ...
|
|
| 55 | 9965 92259 0 | Шайба 22х36х1 |
Загрузка ...
|
|
| 56 | 9926 86757 2 | Втулка F21/29х10 |
Загрузка ...
|
|
| 57 | 4133 77313 3 | Шайба защитная |
Загрузка ...
|
|
| 58 | 4133 77312 5 | Цепное колесо 15 зубьев |
Загрузка ...
|
|
| 59 | 4031 80027 1 | Втулка |
Загрузка ...
|
|
| 60 | 9965 92260 5 | Шайба 22х36х2 |
Загрузка ...
|
|
| 61 | 9965 92257 4 | Шайба 22х36х0,5 |
Загрузка ...
|
|
| 62 | 9965 92276 7 | Шайба |
Загрузка ...
|
|
| 63 | 9961 91158 3 | Кольцо пружинное |
Загрузка ...
|
|
| 64 | 9950 89769 0 | Гайка шестигранная |
Загрузка ...
|
|
| 65 | 9917 90706 8 | Роликовая цепь 12В-3х0,9716мм |
Загрузка ...
|
|
| 66 | 9917 90572 4 | Соединительное звено D12В-3 |
Загрузка ...
|
|
| 67 | 9967 94276 0 | Цилиндричеокий просечной штифт 4х20 |
Загрузка ...
|
|
| 68 | 9902 89096 4 | Радиальный шарикоподшипник 6300-RS |
Загрузка ...
|
|
| 69 | 9946 92604 1 | Резььбовая пробка выпуска воздуха 10М8х31 |
Загрузка ...
|
|
| 70 | 9020 87841 0 | Заслонка для выпуска воздуха А66 |
Загрузка ...
|
|
| 71 | 4031 83047 0 | Штуцер |
Загрузка ...
|
|
| 72 | 9933 93202 8 | Болт шестигранный |
Загрузка ...
|
|
| 73 | 9905 86993 1 | Уплотнение вала |
Загрузка ...
|
|
| 83 | 4031 82722 5 | Зажимная плита |
Загрузка ...
|
|
| 88 | 9933 93317 4 | Болт шестигранный |
Загрузка ...
|
|
| 89 | 9950 89687 4 | Гайка шестигранная |
Загрузка ...
|
|
| 90 | 9961 91146 2 | Кольцо пружинное |
Загрузка ...
|
|
| 91 | 9933 93298 5 | Болт шестигранный |
Загрузка ...
|
|
| 93 | 9965 96351 7 | Шайба 18х36х6 |
Загрузка ...
|
|
| 107 | 4031 82721 7 | Регулировочный блок |
Загрузка ...
|
|
| 111 | 4031 83169 7 | Зажимная плита |
Загрузка ...
|
|
| 112 | 9961 91146 2 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
